Bemerkung
Das Remote switch Bricklet ist abgekündigt und wird nicht mehr verkauft. Als Ersatz wird das Remote Switch Bricklet 2.0 empfohlen.

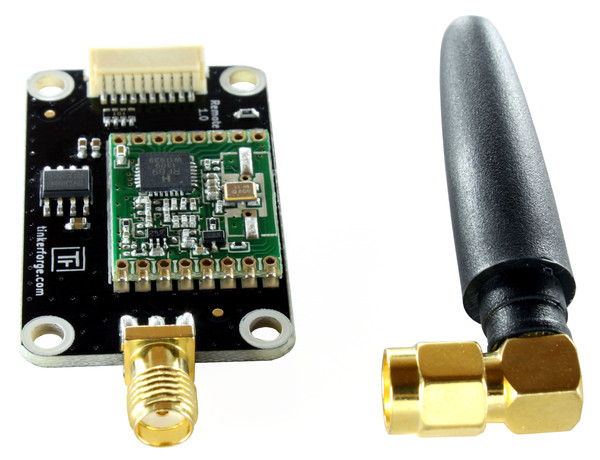

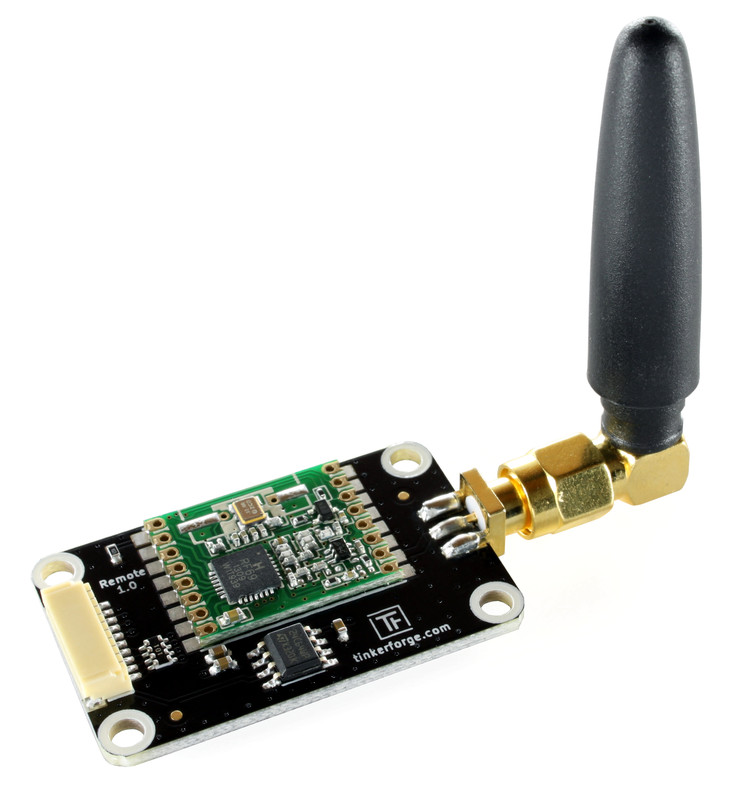

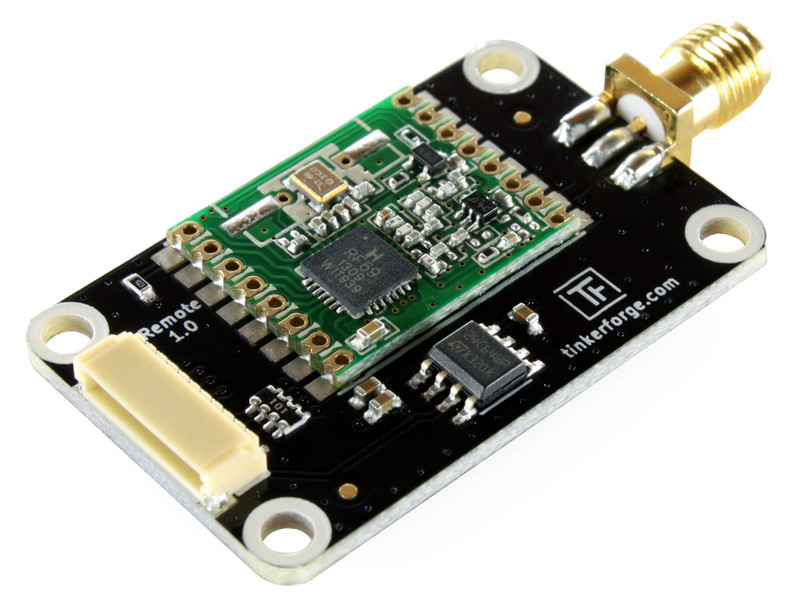

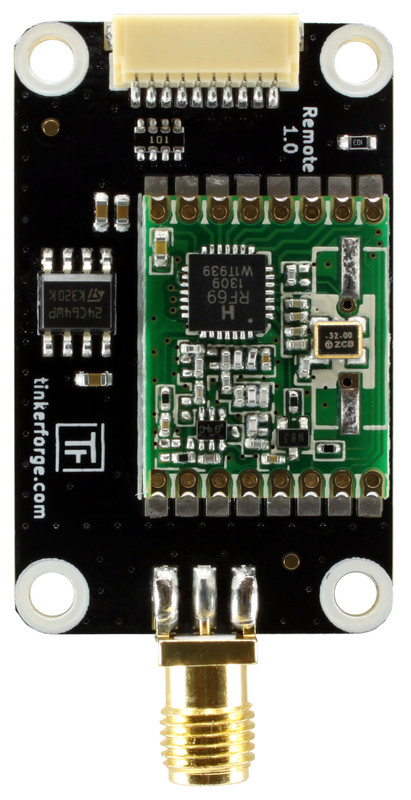

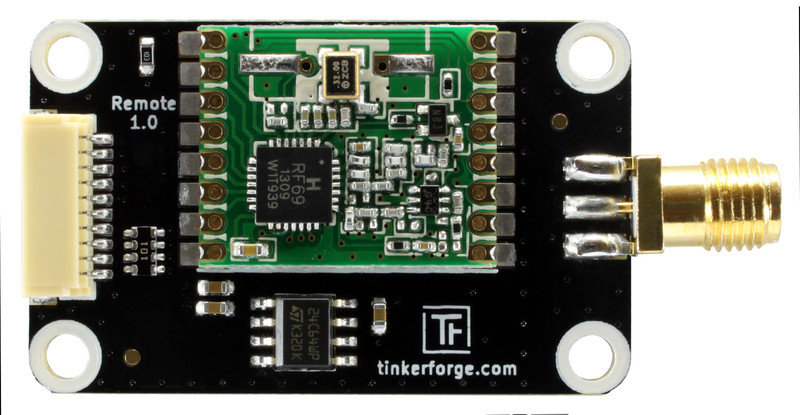

Das Remote Switch Bricklet ist mit einem 433MHz Funkmodul ausgestattet (433MHz SMA Antenne liegt bei). Es kann genutzt werden um über einen Brick alle Funksteckdosen zu steuern die auf dem PT2262 oder HX2262 IC basieren.
Housecode und Receivercode der zu schaltenden Steckdose können über die API konfiguriert werden.
Eigenschaft | Wert |
---|---|
Funkmodul | RFM69HW |
Stromverbrauch | 10mA (inaktiv), 40mA (senden) |
Funkfrequenz | 433MHz |
Unterstütze Funksteckdosen | Alle auf PT2262 und HX2262 basierenden (komplette Liste) |

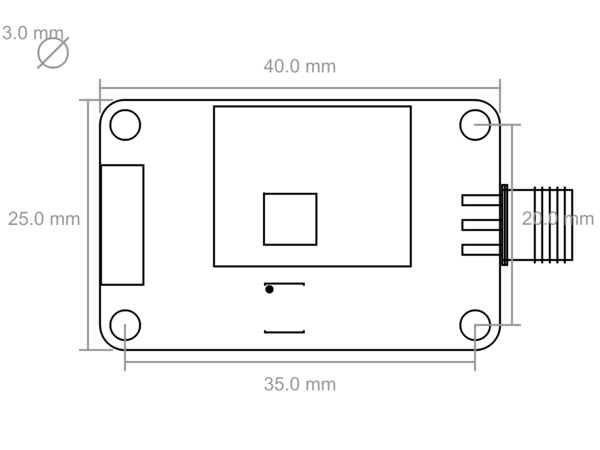

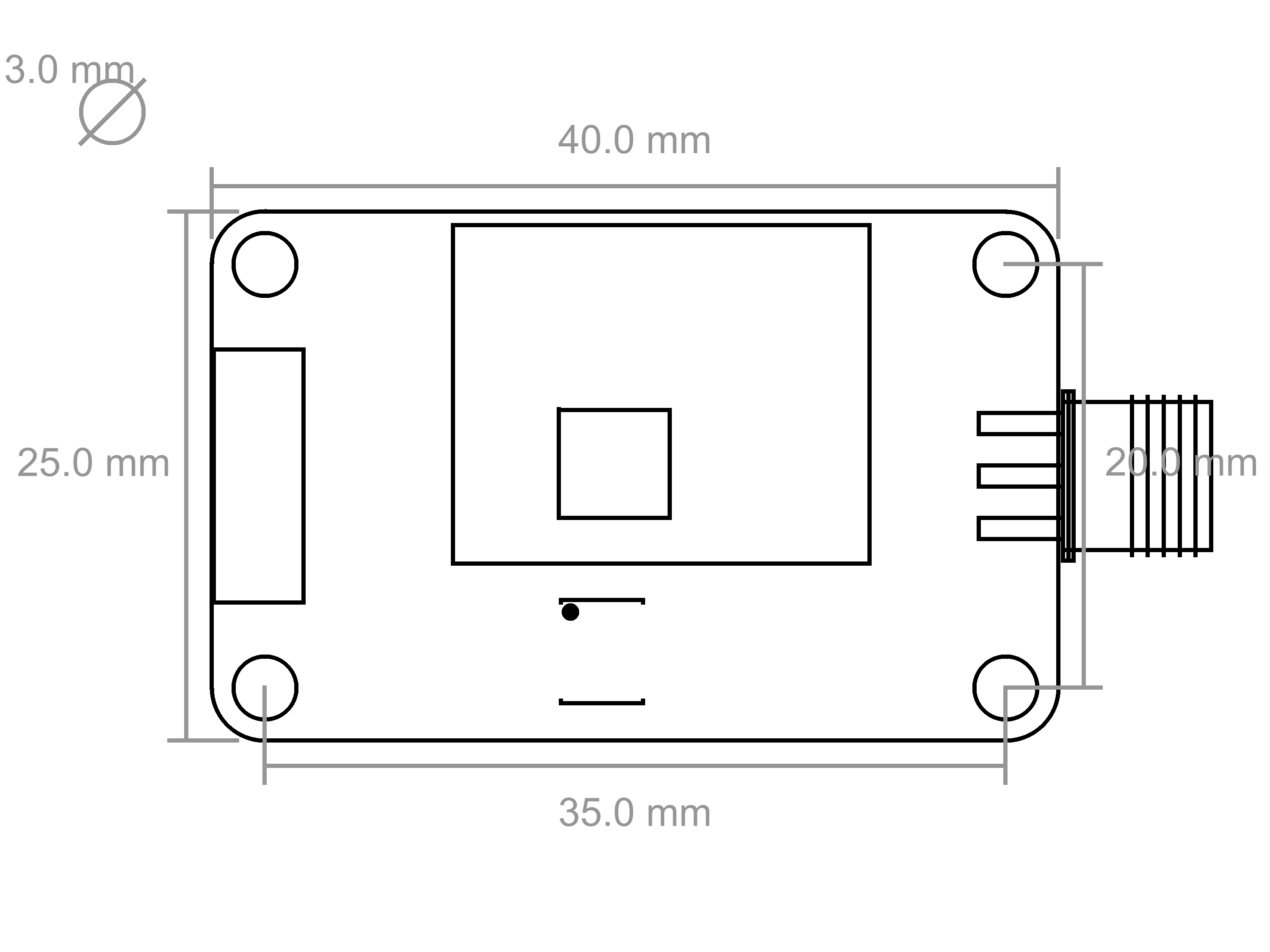

Abmessungen (B x T x H) | 25 x 40 x 5mm (0,98 x 1,58 x 0,2")* |
Gewicht | 7g* |
* ohne Antenne
Um ein Remote Switch Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.
Als nächstes muss das Remote Switch Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

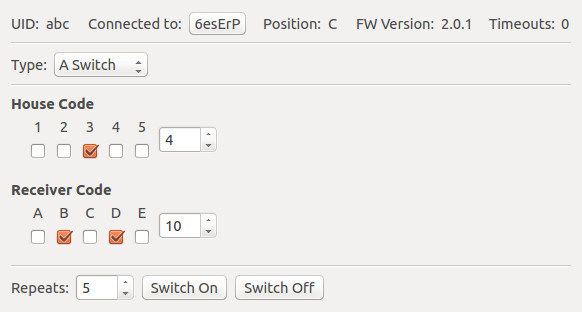

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Remote Switch Bricklet" auftauchen. Wähle diesen Tab aus. Als nächstes müssen der House und Receiver Code konfiguriert werden. Wenn alles wie erwartet funktioniert können nun Funksteckdosen gesteuert werden.
Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Remote Switch Bricklet und Beispiele in verschiedenen Programmiersprachen auf.
Die folgenden Geräte werden vom Remote Switch Bricklet unterstützt. Wenn du eine weitere kompatible Funksteckdosen findest, würden wir uns über eine E-Mail freuen. Dann können wir die Liste erweitern und aktuell halten.
Das Remote Switch Bricklet unterstützt im Moment drei verschiedene Adressierungsarten: A, B und C.
Hersteller | Modelle | Funktion | Typ |
---|---|---|---|
BAT | RC 3500-A | Schalter | A |
RC AAA1000-A | Schalter | A | |
RC AAA3680-A | Schalter | A | |
Brennenstuhl | RCS 1000 N Comfort | Schalter Set | A |
RCS 1044 N Comfort | Außenschalter Set | A | |
RCS 2044 N Comfort Indoor | Schalter Set | A | |
RCS 2044 N Comfort Outdoor | Außenschalter Set | A | |
DÜWI | FS1 | Schalter Set | C |
ELRO | AB440D | Dimmer | A |
AB440ID | Dimmer (unter Putz) | A | |
AB440IS | Schalter (unter Putz) | A | |
AB440L | Lampenfassung-Dimmer | A | |
AB440S | Schalter | A | |
AB440W | Außenschalter | A | |
ELRO Home Easy | HE801S | Schalter Set | B |
HE801SA | Schalter Set | C | |
HE801SF | Schalter Set | B | |
HE802SA | Dimmer Set | B | |
HE802SF | Dimmer Set | B | |
HE803S | Dimmer Set | B | |
HE805S | Schalter Set (unter Putz) | B | |
HE808S | Schalter Set | B | |
HE815S | Dimmer/Schalter Set | B | |
HE820 | Gong | B | |
HE821S | Gong mit Blinklicht | B | |
HE831S | Außenschalter Set | B | |
HE834S | Außenschalter Set | B | |
HE866 | Einbauschalter für Außenbereich | B | |
HE867 | Außenschalter | B | |
HE871 | Lampenfassung-Schalter | B | |
HE872 | Lampenfassung-Dimmer | B | |
HE874 | Schalter | C | |
HE875 | Mini-Schalter | B | |
HE877 | Schalter | B | |
HE877A | Schalter mit Ein/Aus am Empfänger | B | |
HE878 | Schalter | B | |
HE878A | Dimmer | B | |
HE881 | Einbausteckdose | B | |
HE886 | Schalter (unter Putz) | B | |
HE888 | Dimmer (unter Putz) | B | |
HE889 | Jalousieschalter (unter Putz) | B | |
HE876 | Mini-Dimmer | B | |
HE892S | Steckdosenleiste | B | |
Intertechno | CMR-300 | Dimmer (unter Putz) | C |
CMR-500 | Jalousieschalter (unter Putz) | C | |
CMR-1000 | Schalter (unter Putz) | C | |
CMR-1001 | Impulseschalter (unter Putz) | C | |
CMR-1224 | 12/24V Schalter (unter Putz) | C | |
HDR-105 | 12V Dimmer | C | |
GR-300 | Außendimmer | C | |
GRR-300 | Außendimmer | B | |
GRR-3500 | Außenschalter | B | |
IT-1500 | Schalter Set | B | |
IT-2300 | 4x Schalter | B | |
IT-3500L | Schalter | B | |
ITDL-1000 | Schalter (unter Putz) | B | |
ITDM-250 | LED Dimmer (unter Putz) | B | |
ITE-300 | Dimmer (unter Putz) | C | |
ITE-1000 | Schalter (unter Putz) | C | |
ITL-150 | Dimmer (unter Putz) | B | |
ITL-210 | Dimmer (unter Putz) | B | |
ITL-230 | Schalter (unter Putz) | B | |
ITL-250 | LED Dimmer (unter Putz) | B | |
ITL-300 | Dimmer (unter Putz) | B | |
ITL-500 | Jalousieschalter (unter Putz) | B | |
ITL-1000 | Zeitschalter (unter Putz) | B | |
ITL-3500 | Schalter (unter Putz) | B | |
ITLR-300 | Dimmer | B | |
ITLR-3500 | Schalter | B | |
ITR-300 | Dimmer | C | |
ITR-1500 | Schalter Set | B | |
ITR-3500 | Schalter | C | |
ITR-7000 | Gong | B | |
LBUR-100 | Lampenfassung-Schalter | B | |
PA3-1000 | Schalter Set | C | |
Mumbi | m-FS300 (Jahr 2013 Model) | Schalter Set | A |
ONE FOR ALL | HC-8000 | Schalter Set | C |
Vivanco | FSS 31000W | Schalter Set | A |
FSS 33600W | Schalter Set | A |

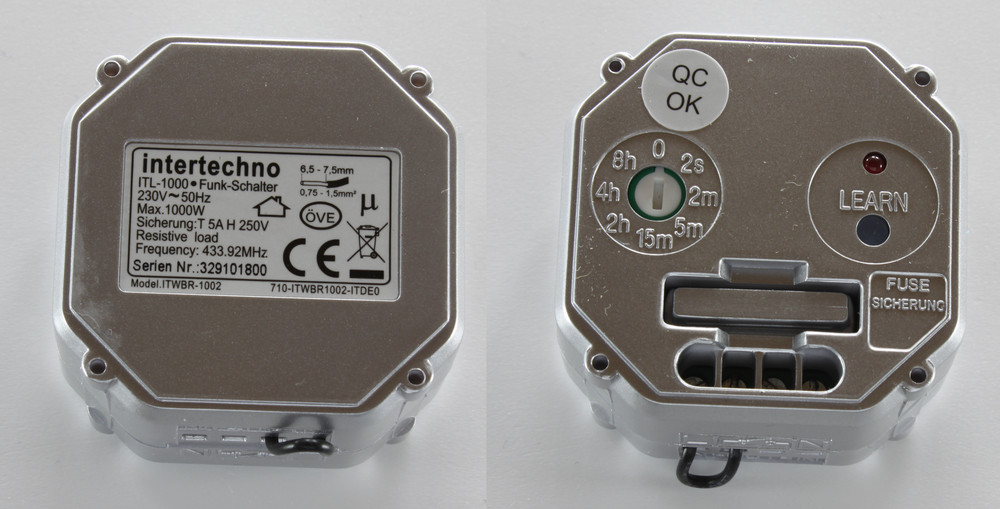

230V Geräte schalten ist eine typische Anwendung. Geräte dafür gibt es in verschiedenen Varianten. Zum Beispiel als Zwischenstecker der in eine gewöhnliche Steckdose gesteckt wird (z.B. Intertechno ITR-1500 und ELRO HE874) oder dafür gemacht um unter Putz verbaut zu werden (z.B. Intertechno ITL-1000). Zusätzliche Funktionen wie eine Abschaltautomatik, die nach einer einstellbaren Zeit das Gerät wieder abschaltet sind ebenfalls erhältlich.

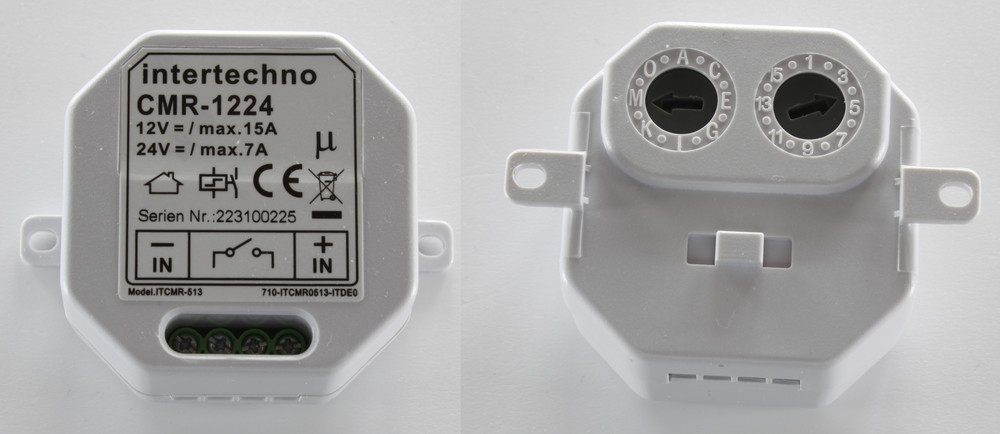

Niederspannungs und batteriebetriebene Geräte sind üblich im Bereich von Autos, LKWs und Booten. Dafür gibt es spezielle Funkschalter die mit 12/24V arbeiten (z.B. Intertechno CMR-1224).

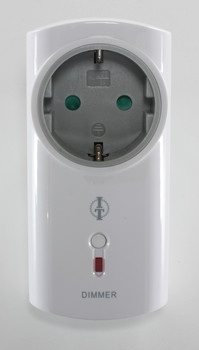

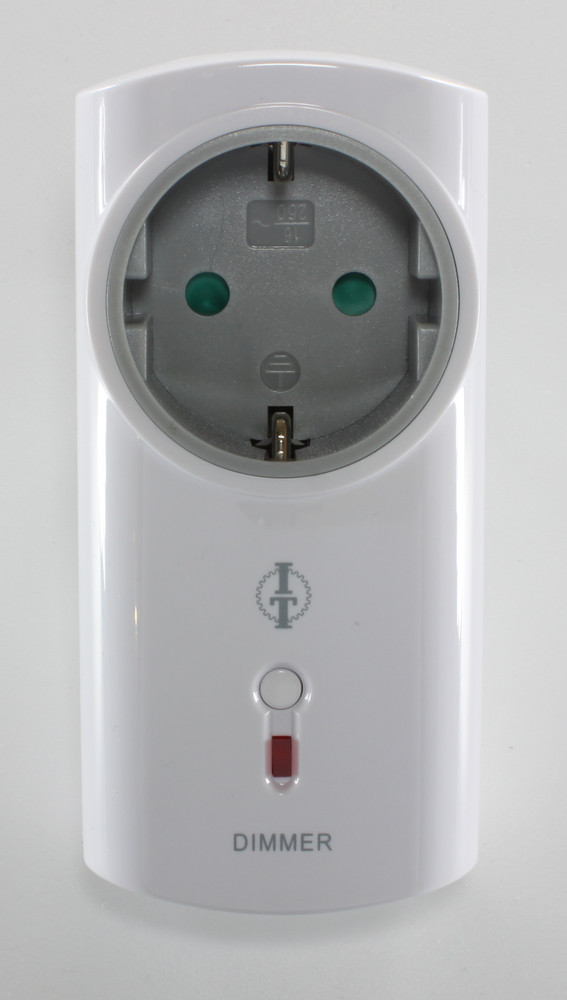

Neben einfachen An- und Ausschaltern gibt es auch Funkdimmer für gewöhnliche Lampen (z.B. Intertechno ITLR-300), für Energiespar-Lampen (z.B. Intertechno ITL-150) und für LED Lampen (z.B. Intertechno ITL-250).

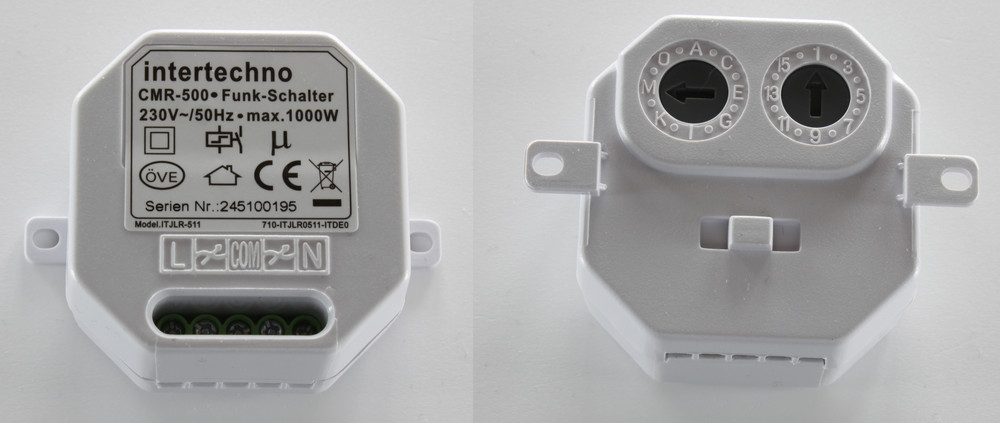

Für Garagentore und Jalousien sind einfache An- und Ausschalter nicht ausreichend. Für diesen Anwendungsfall gibt es spezielle Funkschalter die drei Zustande haben: hoch, runter und aus (z.B. Intertechno CMR-500).

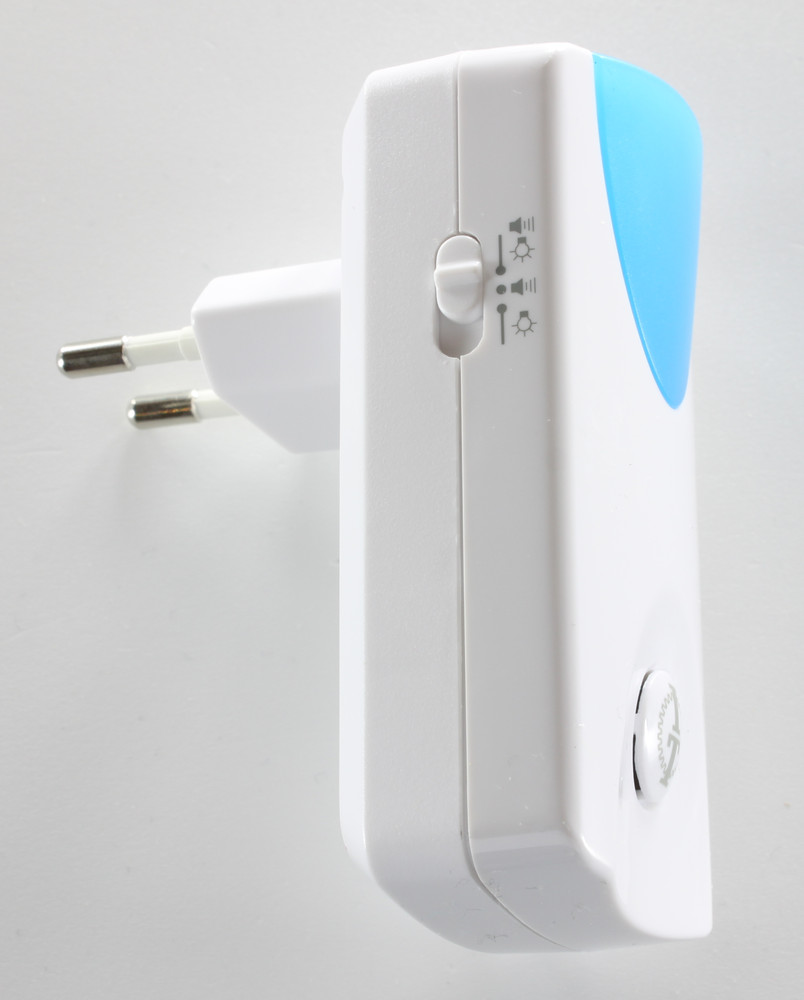

Neben Schaltern in verschiedensten Variationen gibt es auch noch Gongs (z.B. Intertechno ITR-7000) die mit Ton und/oder Lichtsignalen auf sich aufmerksam machen und ebenfalls über Funk ausgelöst werden können.
Um Funksteckdosen oder -dimmer zu steuern, muss deren Adresse bekannt sein. Das Remote Switch Bricklet unterstützt verschiedene Adressierungsarten. Wie man die Adresse eines Gerätes herausfinden bzw. festlegt wird im Folgenden beschrieben. Die Liste unterstützter Geräte gibt an welche Adressierungsart jeweils verwendet wird.

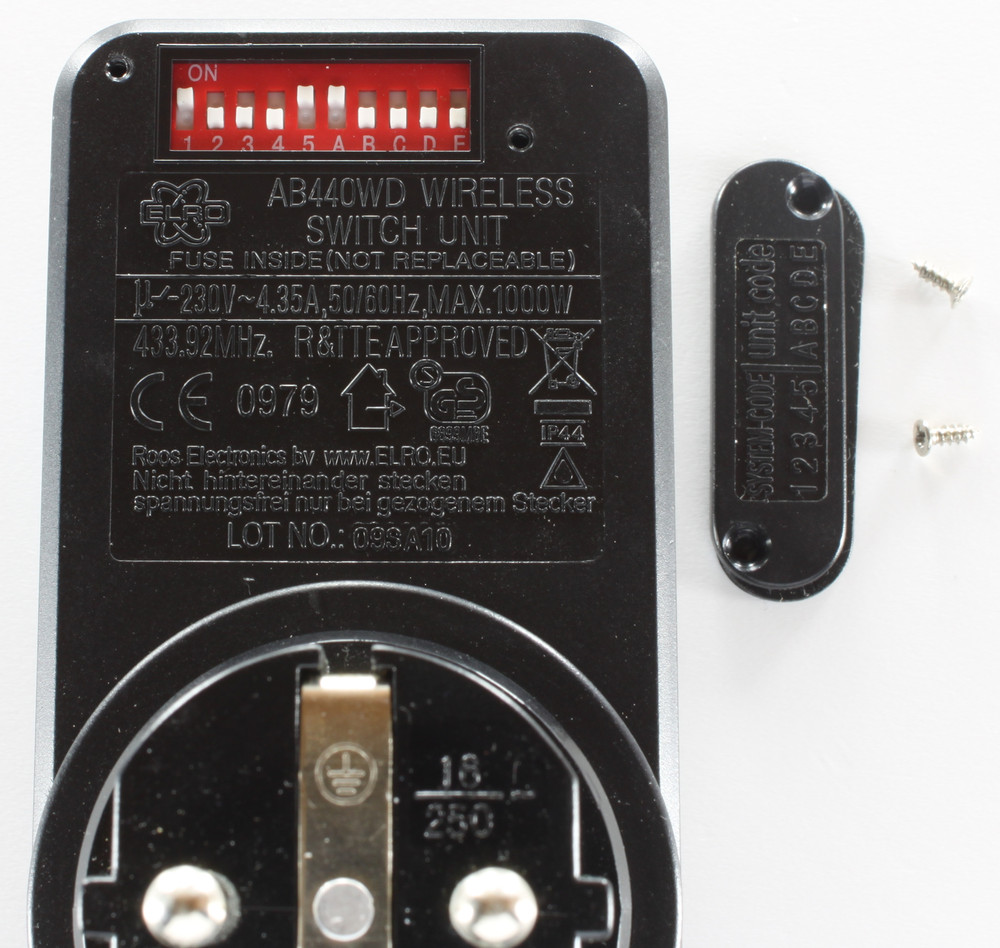

Der Housecode und Receivercode wird typischerweise über kleine DIP-Schalter in der Steckdose oder dem Dimmer eingestellt. Es kann vorkommen, dass Geräte nicht mit House- oder Receivercode beschriftet sind. Im nachfolgenden Foto ist zum Beispiel die DIP-Schalter-Abdeckung mit "System Code" und "Unit Code" beschriftet. Hierbei ist mit "System Code" der Housecode und mit "Unit Code" der Receivercode gemeint.
Im Bild unten sind die DIP-Schalter 1 und 5 für den Housecode auf On gestellt, dies entspricht 10001 binär (niederwertigstes Bit zuerst) bzw. 17 dezimal. Für den Receivercode steht nur DIP-Schalter A auf On, dies entspricht 10000 binär (niederwertigstes Bit zuerst) bzw. 1 dezimal.

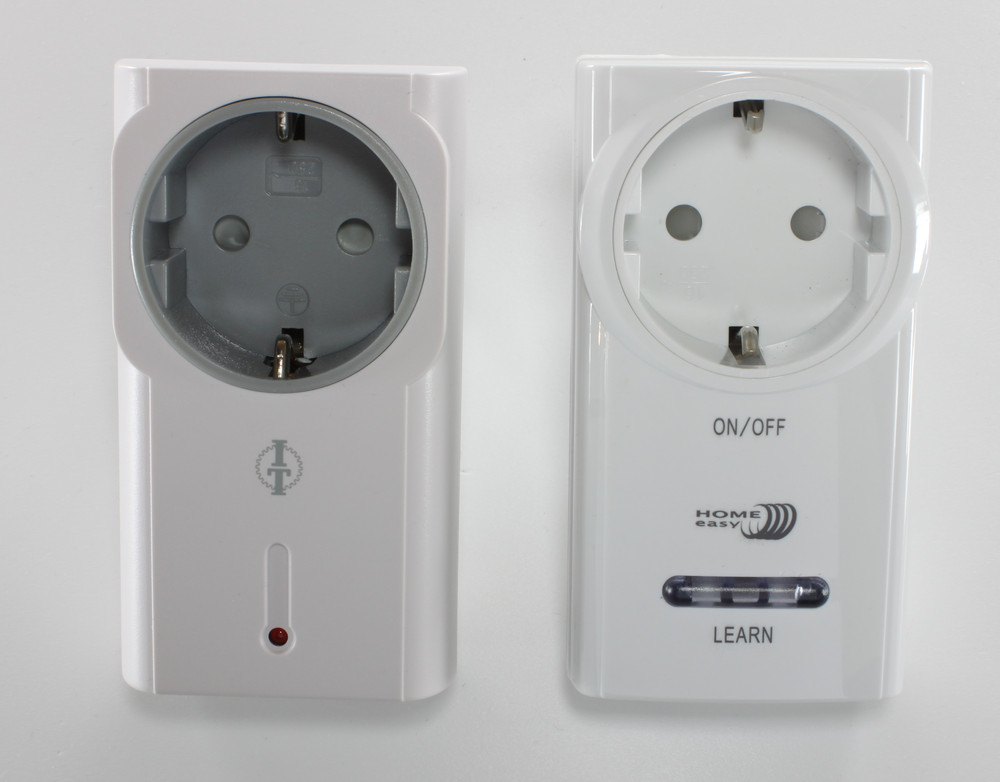

Geräte von Typ B haben keine Schalter um ihre Adresse und Unit einzustellen. Stattdessen kann diesen Funksteckdosen und -dimmern ihre Adresse und Unit angelernt werden. Abhängig vom jeweiligen Gerät befindet sich dieses automatisch für einige Sekunden nach dem Einstecken im Lernmodus (Intertechno Gerät, links im Bild) oder es hat einen Knopf um es in den Lernmodus zu versetzen (ELRO Gerät, rechts im Bild). Während das Gerät im Lernmodus ist muss ein Einschaltbefehl gesendet werden mit der Adresse und Unit die dem Gerät zugewiesen werden soll. Gegebenenfalls muss der Einschaltbefehl mehrfach gesendet werden bis das Gerät den Lernmodus verlässt.
Der System- und Devicecode werden üblicherweise mittels Kodierrädern auf der Rückseite des Funkschalters oder -dimmers. Es kann vorkommen, dass der Systemcode anders benannt ist. Zum Beispiel "Housecode", "Systembuchstabe" oder "Familiencode".
Im folgenden Bild steht das linke Kodierrad (A-P) auf M für den Systemcode und das rechte Kodierrad (1-16) auf 1 für den Devicecode.

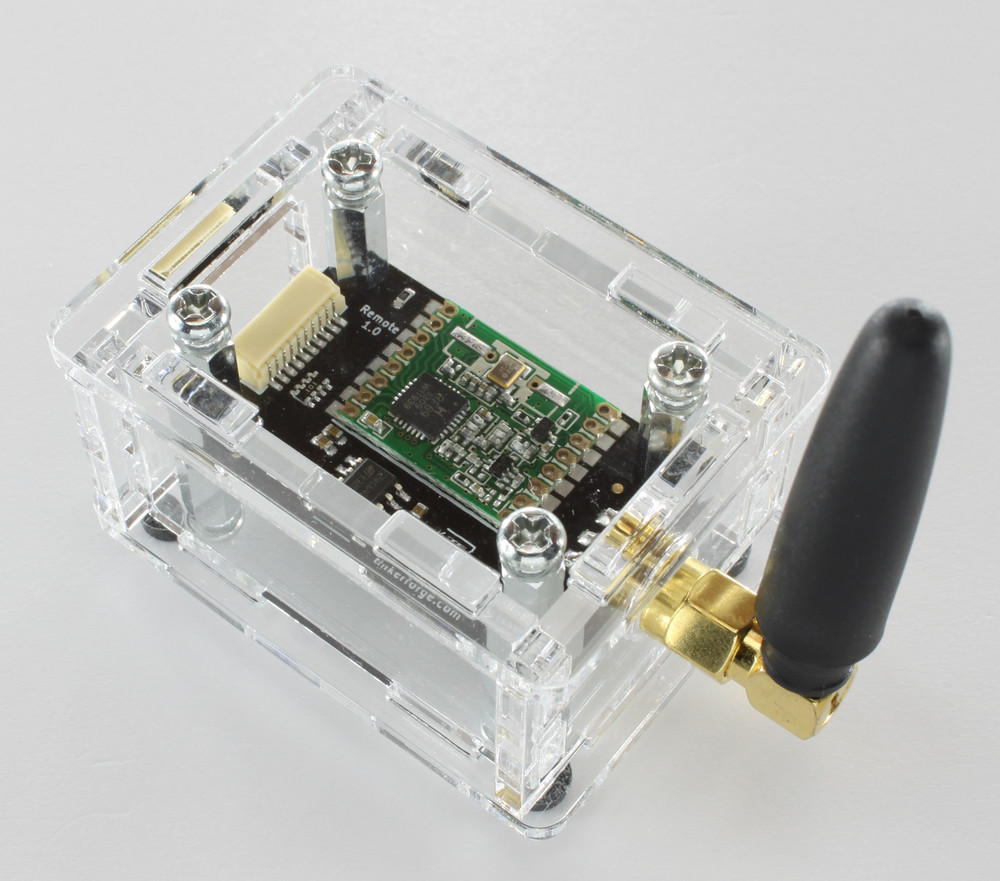

Ein laser-geschnittenes Gehäuse für das Remote Switch Bricklet ist verfügbar.
Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

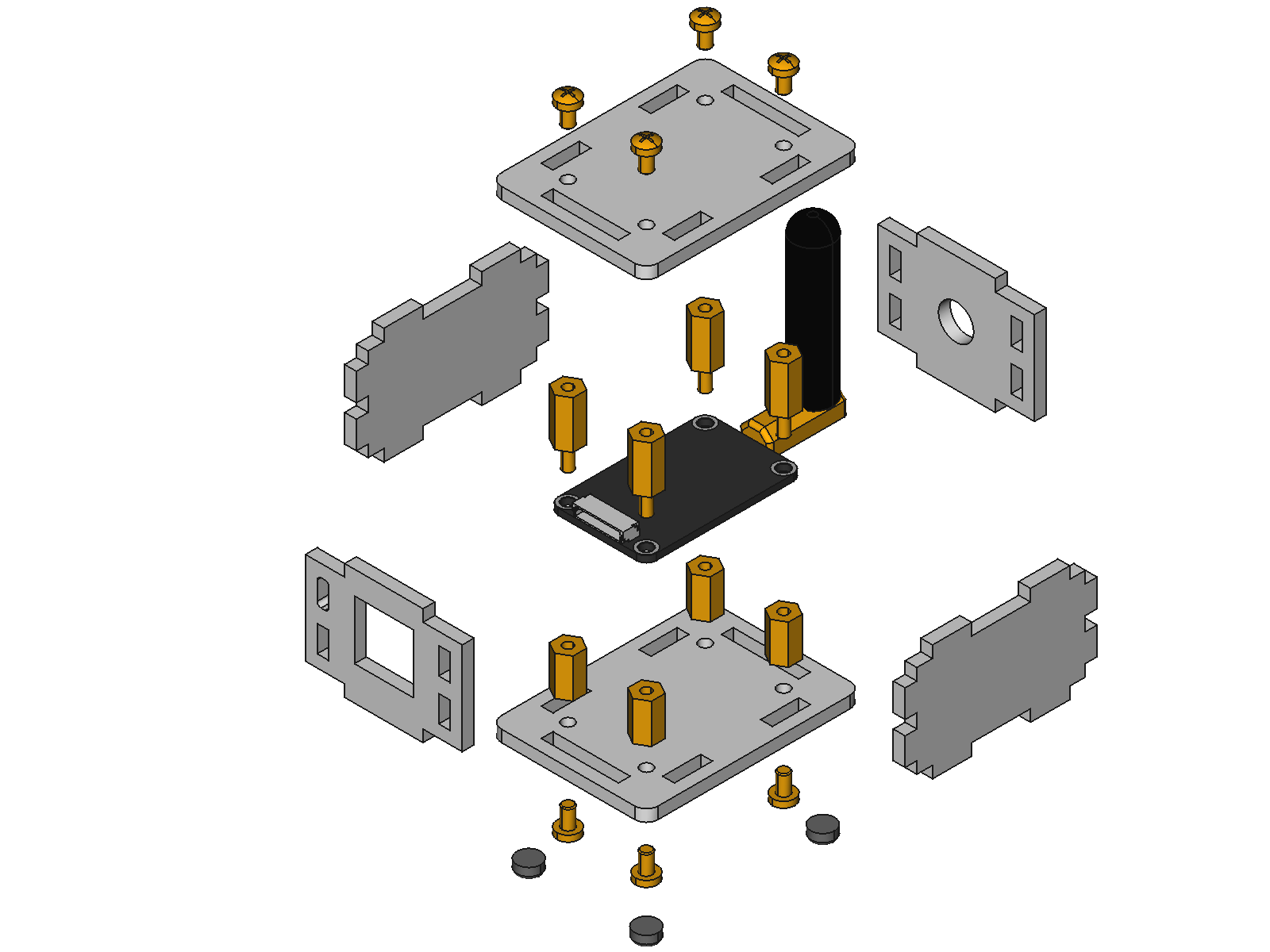

Im folgenden befindet sich eine Explosionszeichnung des Remote Switch Bricklet-Gehäuse:
Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.
Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
Sprache | API | Beispiele | Installation |
---|---|---|---|
C/C++ | API | Beispiele | Installation |
C# | API | Beispiele | Installation |
Delphi/Lazarus | API | Beispiele | Installation |
Go | API | Beispiele | Installation |
Java | API | Beispiele | Installation |
JavaScript | API | Beispiele | Installation |
LabVIEW | API | Beispiele | Installation |
Mathematica | API | Beispiele | Installation |
MATLAB/Octave | API | Beispiele | Installation |
MQTT | API | Beispiele | Installation |
openHAB | API | Beispiele | Installation |
Perl | API | Beispiele | Installation |
PHP | API | Beispiele | Installation |
Python | API | Beispiele | Installation |
Ruby | API | Beispiele | Installation |
Rust | API | Beispiele | Installation |
Shell | API | Beispiele | Installation |
Visual Basic .NET | API | Beispiele | Installation |
TCP/IP | API | ||
Modbus | API |
