Industrial Counter Bricklet

Mehr Ansichten

0,00 €

Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Frequenzzähler mit 4 galvanisch isolierten Kanälen
Konfigurierbarer Flankenzähler pro Kanal
Misst Tastverhältnis, Frequenz und Zustand pro Kanal
Frequenzmessung im Bereich von 0,03Hz bis 4MHz
Zeitauflösung bis zu 10,4ns und Frequenzauflösung bis zu 0,03Hz

Bricklet*: Industrial Counter Bricklet +34,99 €
Menge:
Bricklet Kabel 7p-7p
für Master Brick 3.1, HAT (Zero) Brick und Isolator Bricklet [Hilfe?]: Menge:

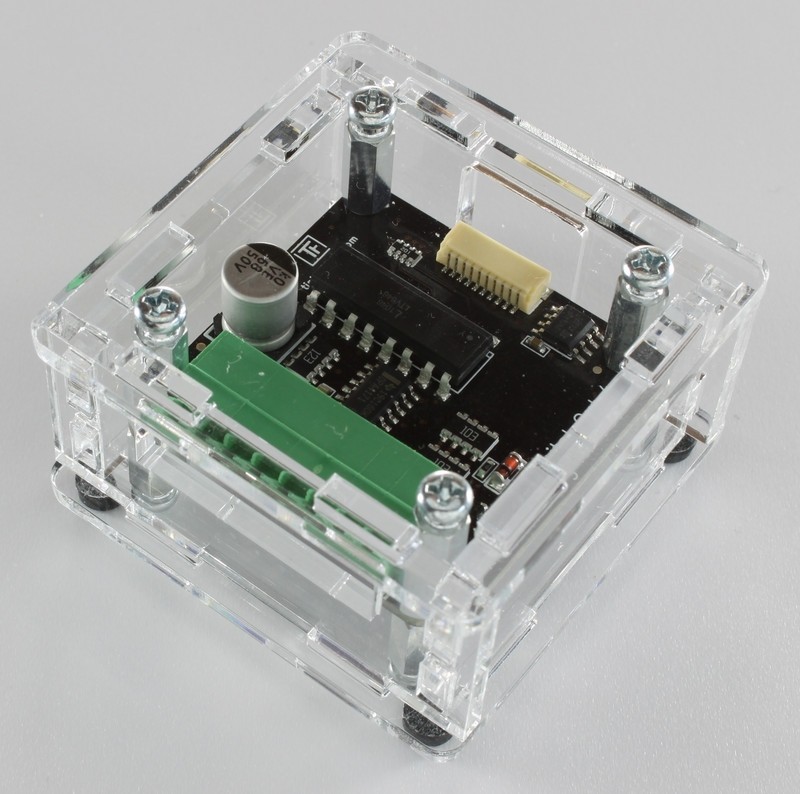

Befestigungskit / Gehäuse: Menge:

* Pflichtfelder

Menge

Beschreibung

Details

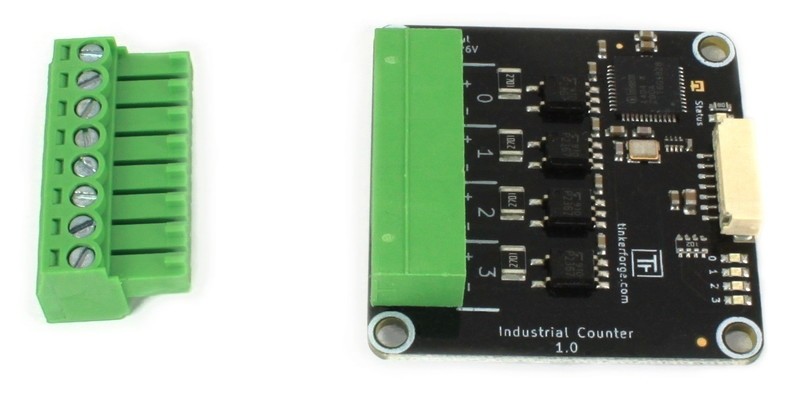

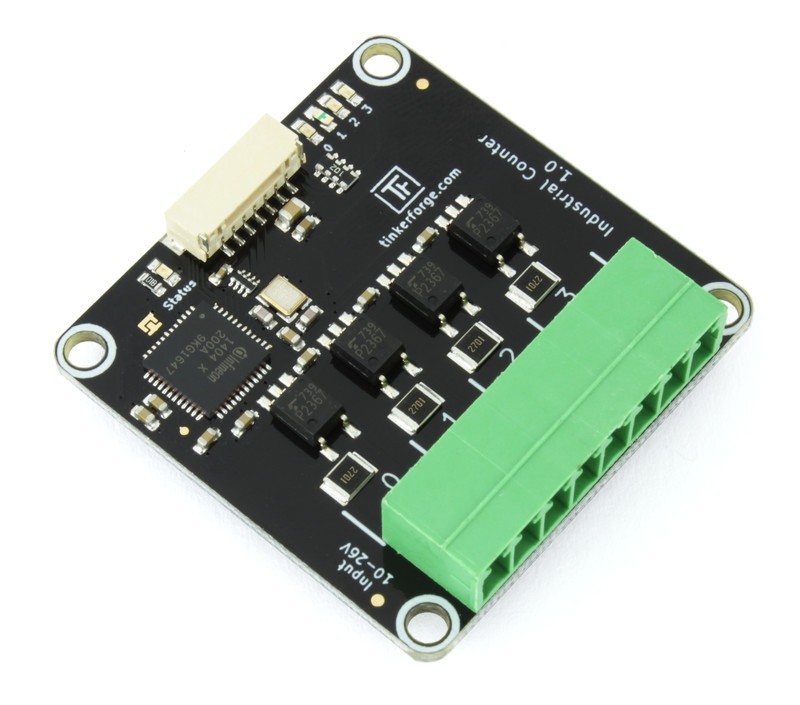

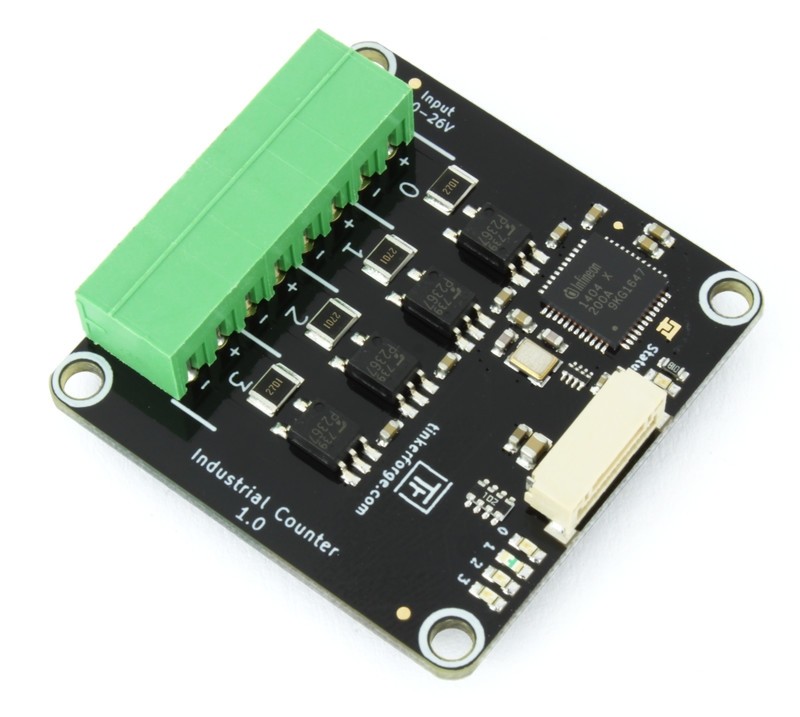

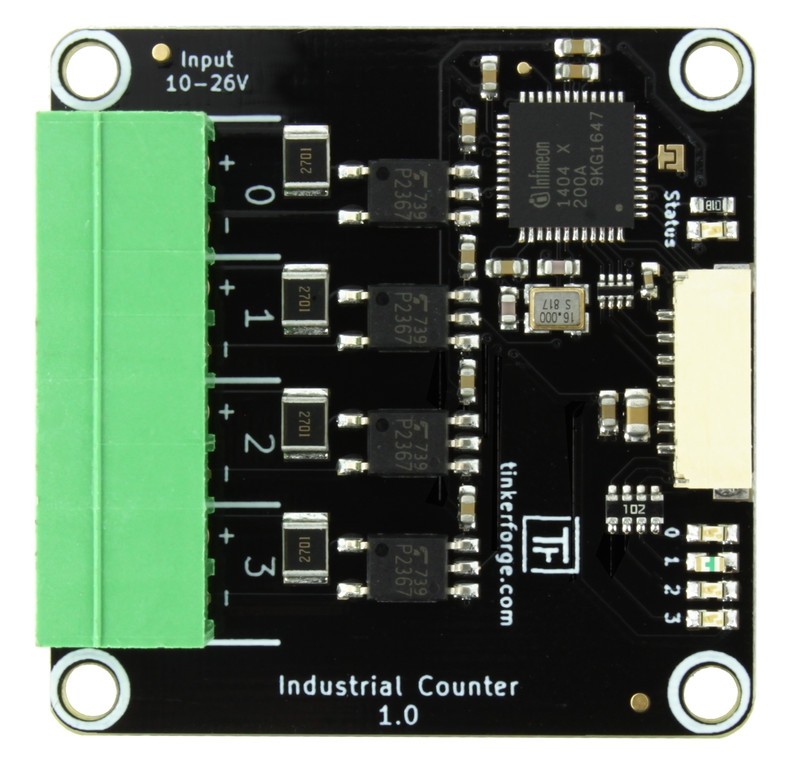

Das Industrial Counter Bricklet kann genutzt werden um Bricks um vier unabhängige Frequenzzähler zu erweitern.

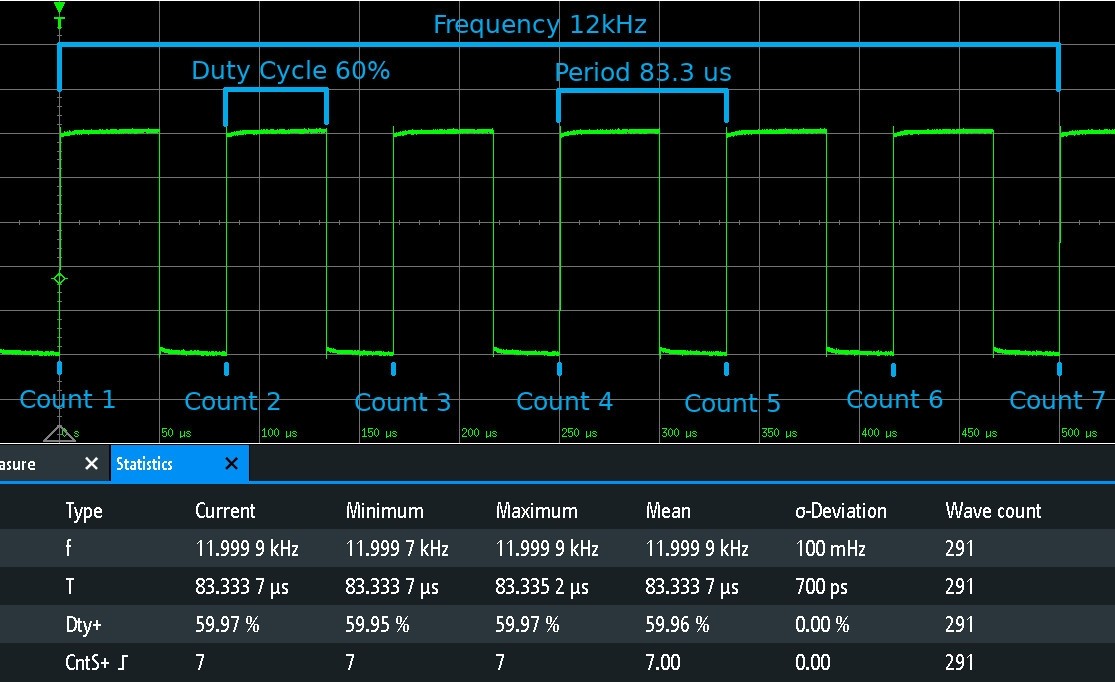

Das Bricklet verfügt über einen integrierten Flankenzähler, der Tastverhältnis, Periode und die Frequenz getrennt pro Kanal messen kann. Frequenzen bis zu 4MHz können vom Bricklet verarbeitet werden.

Der Frequenzzähler kann steigende, fallende und beide Flankenwechsel zählen. Die Richtung des Zählers (hoch oder runter) ist einstellbar. Es ist auch möglich einen Kanal als Richtungseingang für einen anderen Zähler zu nutzen (z.B. high = zählt hoch, low = zählt runter).

Alle 4 Kanäle sind galavanisch voneinander getrennt.

Beispielanwendungen für das Bricklet ist das Auslesen eines PWM-Signals oder das Auslesen von Sensoren, die über einen Flankenzähler- oder einen Frequenzausgang verfügen.

Technische Spezifikation

Eigenschaft	Wert
Stromverbrauch	100mW (20mA bei 5V)

Eingangstyp	Vier Optokoppler-Eingänge (mit 2.7kΩ Serienwiderstand)
Eingangsstrom	Abhängig von der Eingangsspannung, ca. 3.85mA/12V, 8.3mA/24V
Maximale Eingangsspannung	26V (DC)
Low Level Spannung	0-2V
High Level Spannung	10-26V
Isolation	3750Vrms (Optokoppler-Wert)

Minimale Eingangsfrequenz	0.03Hz
Maximale Eingangsfrequenz	4MHz
Zeit-Auflösung	bis zu 10.4ns (Duty Cycle Prescaler auf 1 gesetzt)
Frequenz-Auflösung	bis zu 0.03Hz (Frequenz-Integrationsszeit auf 32768ms gesetzt)

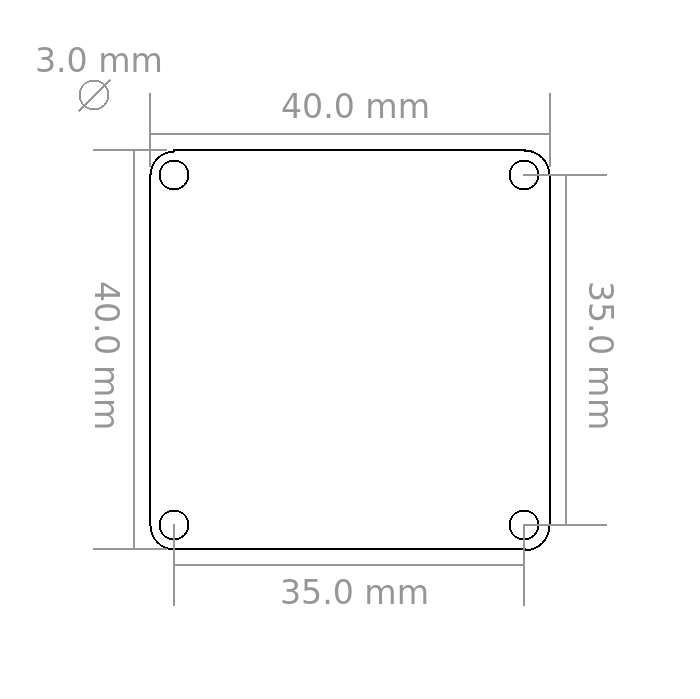

Abmessungen (B x T x H)	40 x 40 x 11mm (1.57 x 1.57 x 0.43")
Gewicht	8.4g
