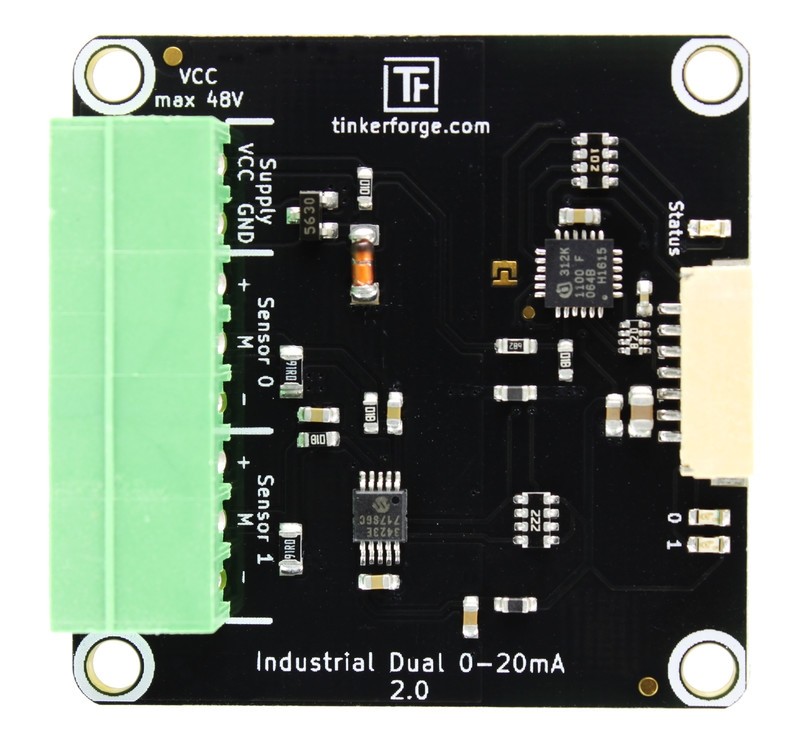

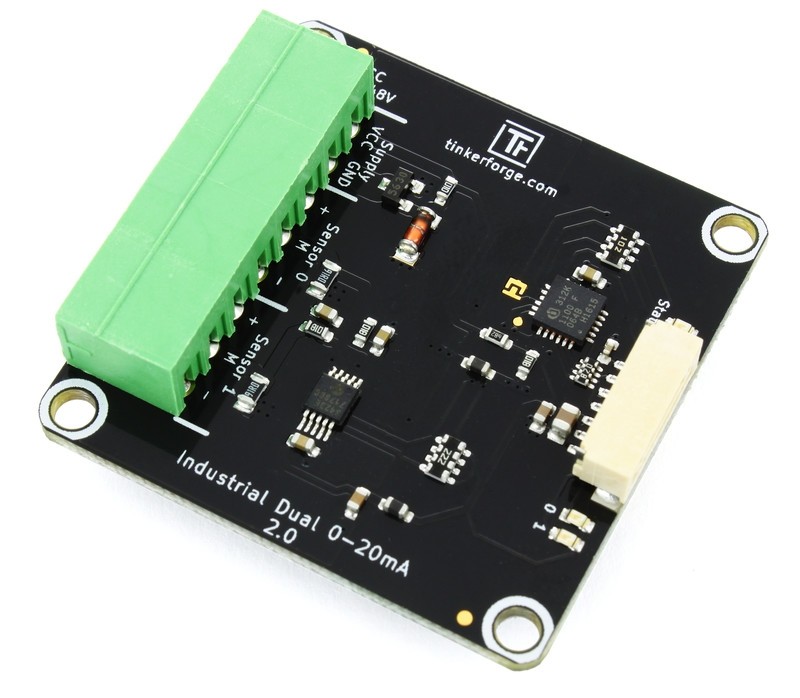

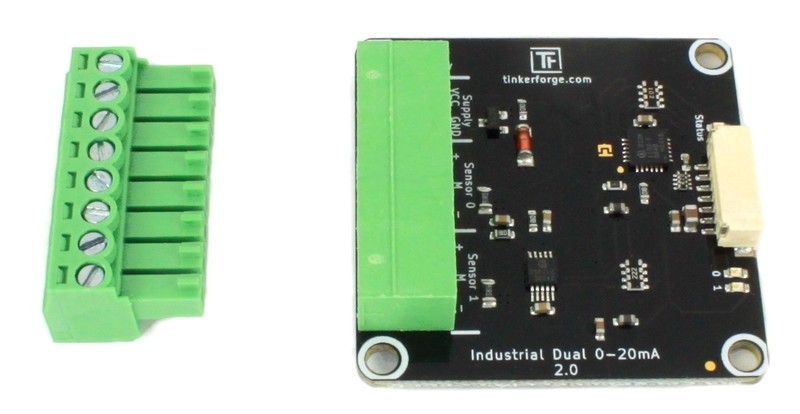

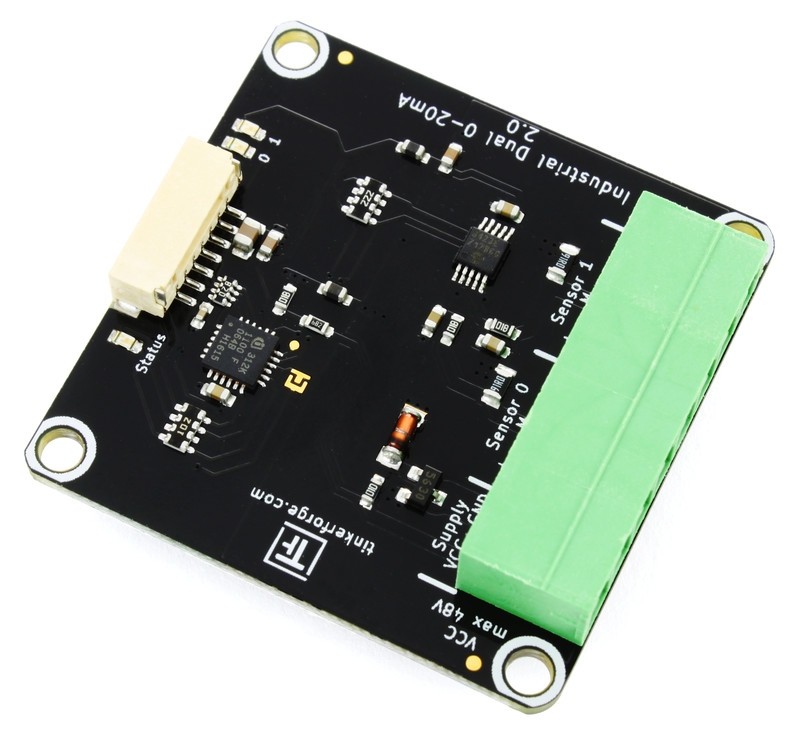

Industrial Dual 0-20mA Bricklet 2.0

Mehr Ansichten

0,00 €

Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Präzisions-Stromsensor, misst Strom zwischen 0 und 22,5mA
Kann IEC 60381-1 Sensoren vom Typ 2 und Typ 3 auslesen (Einheitssignal)
Hohe Genauigkeit (0,15%), Auflösung (bis zu 0,172µA) und Abtastrate (bis zu 240 SPS)
Es ist möglich zu detektieren ob ein Sensor angeschlossen/defekt ist

Bricklet*: Industrial Dual 0-20mA Bricklet 2.0 +24,99 €
Menge:
Bricklet Kabel 7p-7p
für Master Brick 3.1, HAT (Zero) Brick und Isolator Bricklet [Hilfe?]: Menge:
Befestigungskit / Gehäuse: Menge:

* Pflichtfelder

Menge

Beschreibung

Details

Mit dem Industrial Dual 0-20mA Bricklet 2.0 können Bricks Ströme von 0 bis 22,5mA gemessen werden.

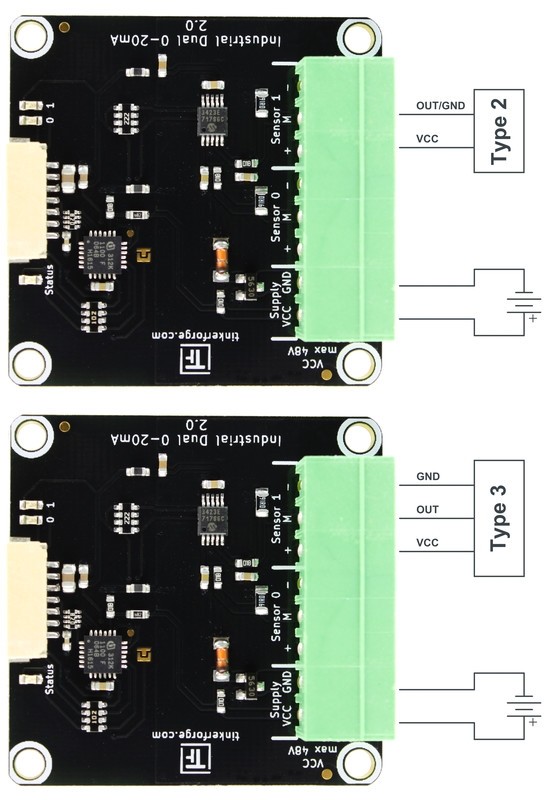

Das Bricklet kann genutzt werden um bis zu zwei IEC 60381-1 Typ 2 und Typ 3 Sensoren auszulesen.

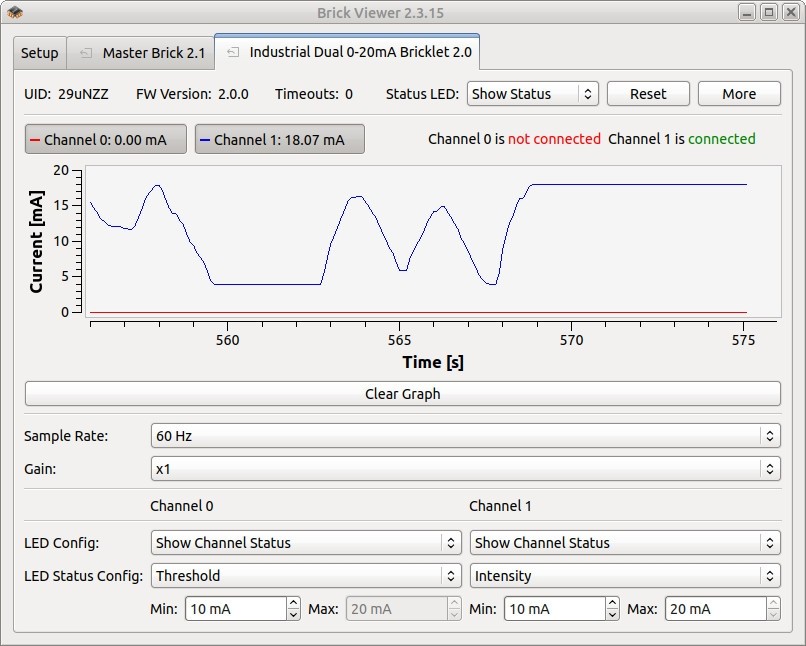

Der gemessene Strom kann in nA ausgelesen werden. Zusätzlich können Events konfiguriert werden die ausgelöst werden wenn ein bestimmter Stromwert über- oder unterschritten wird.

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Technische Spezifikation

Eigenschaft	Wert
Sensor	MCP3423
Stromverbrauch	50mW (10mA bei 5V)
Maximale Versorgungsspannung	48V

Messbereich	0mA - 22,5mA
Unterstützte Sensoren	IEC 60381-1 Typ 2 und Typ 3
Genauigkeit	0,15% mit 40ppm/°C
Auflösung	bis zu 0,172µA (18Bit)
Abtastrate	bis zu 240 Samples pro Sekunde

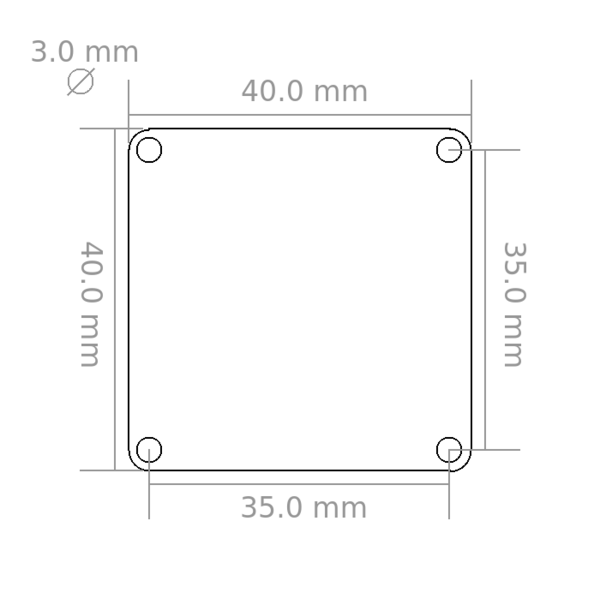

Abmessungen (B x T x H)	40 x 40 x 11mm (1,57 x 1,57 x 0,43")
Gewicht	8g
