ESP32 Ethernet Brick

ESP32 Ethernet Brick

Mehr Ansichten

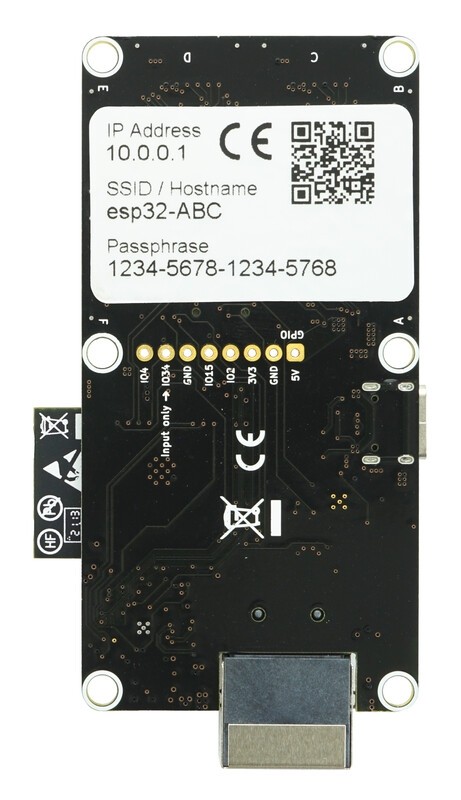

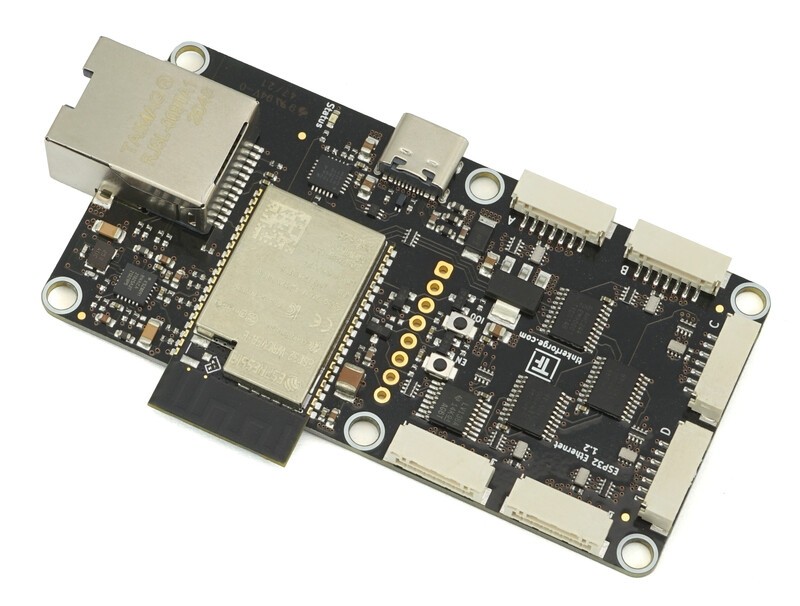

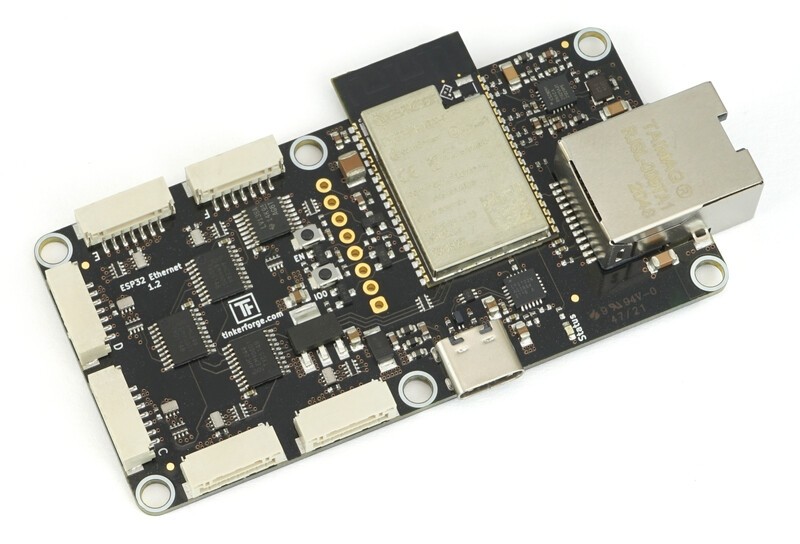

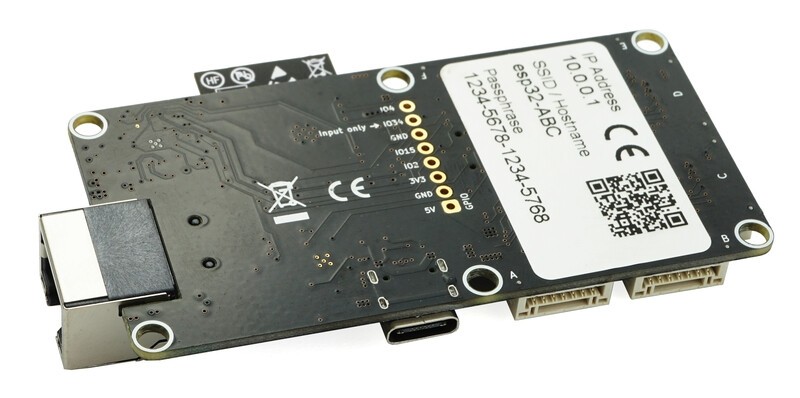

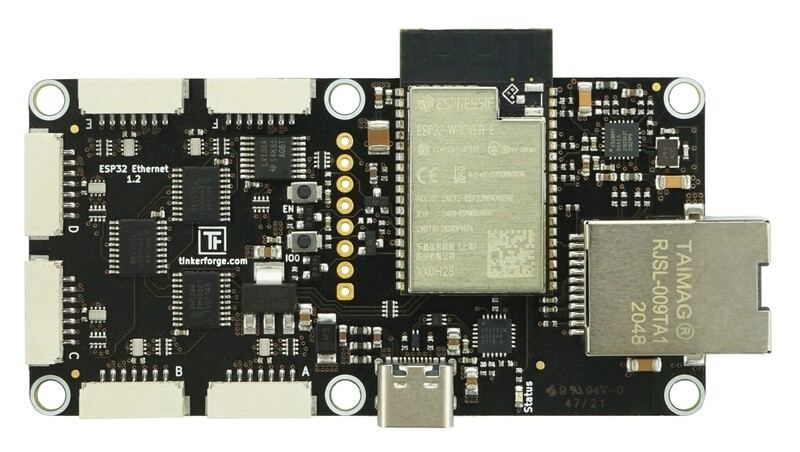

ESP32 Ethernet Brick

0,00 €

Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Nicht auf Lager

  • Anschlüsse für sechs 7-Pol Bricklets
  • Ausführung von eigener Software direkt auf diesem Brick (Standalone-Betrieb)
  • Nutzung des vorprogrammierten Bricks um Bricklets per LAN/WLAN zu steuern
ESP32 Ethernet Brick   +59,99 €

* Pflichtfelder

Beschreibung

Details

Der ESP32 Ethernet Brick bietet sechs Bricklet Anschlüsse und ist mit einem leistungsstarken ESP32 Mikrocontroller ausgestattet. Der ESP32 verfügt über zwei CPU Kerne (bis zu 240MHz), 16MB SPI Flash, WLAN (802.11b/g/n) und Bluetooth (V4.2 BR/EDR, BLE).

Der Brick kann für zwei Anwendungsfälle eingesetzt werden:

Bei Standalone-Anwendungen kann auf dem Brick die eigene Software geflasht und ausgeführt werden. Eine Steuerung von außen ist nicht notwendig. Um auf die angeschlossenen Bricklets im eigenen Code zuzugreifen, wird einfach die C/C++ API Bindings für Mikrocontroller Bibliothek eingebunden. Unterstützung für LAN/WLAN, Bluetooth und andere ESP32 Features ist über die offiziellen Espressif ESP32 Plattform Bibliotheken gegeben. Die eigene Software kann auf den Brick über den integrierten USB nach UART Wandler geflasht werden oder per LAN/WLAN wenn eine entsprechende Firmware eingesetzt wird.

Für Anwendungen bei denen das System von außen gesteuert werden soll, kann der Brick ohne eigene Software eingesetzt werden. Der Brick wird mit einer Standard-Firmware ausgeliefert. Über diese Firmware kann auf die angeschlossenen Bricklets per LAN/WLAN zugegriffen werden. Die Firmware bietet ein Webinterface um die Konfiguration von LAN und WLAN Schnittstelle vornehmen zu können. Für das initiale Setup kann der WLAN-Access-Point des Bricks genutzt werden. Nach der Konfiguration kann der Access-Point deaktiviert werden.

Eine zeitgleiche Nutzung von Standalone-Anwendungen und die zusätzliche externe Steuerung über die High-Level-APIs von Tinkerforge ist möglich. Dadurch sind Anwendungen möglich in denen auf einzelne Events sofort reagiert wird (closed loop) während gleichzeitig eine Steuerung von außen stattfindet (open loop).

Die Stromversorgung des Bricks erfolgt über seinen USB-C Stecker oder über eine optionale ESP32 Power Supply über den GPIO Stecker des Bricks.

Technische Spezifikation

EigenschaftWert
Stromversorgung Mittels USB-C Stecker, optional per ESP32 Power Supply Modul
Stromverbrauch (WLAN aktiviert) 925mW (185mA bei 5V)
Stromverbrauch (WLAN deaktiviert) 520mW (104mA bei 5V)

Bricklet-Anschlüsse 6 (7-pol)
ESP32 Variante ESP32WROOM32E mit 16MB Flash (ESP32WRM32E128PH)
LAN 10BASE-T, 100BASE-TX (KSZ8091 Ethernet PHY)
WLAN 802.11b/g/n (mit bis zu 150 Mbps)
Bluetooth V4.2 BR/EDR und Bluetooth LE

Abmessungen (B x T x H) 88 x 45 x 12mm (3,46 x 1,77 x 0,47")
Gewicht 20g

Lieferumfang
