HAT Brick

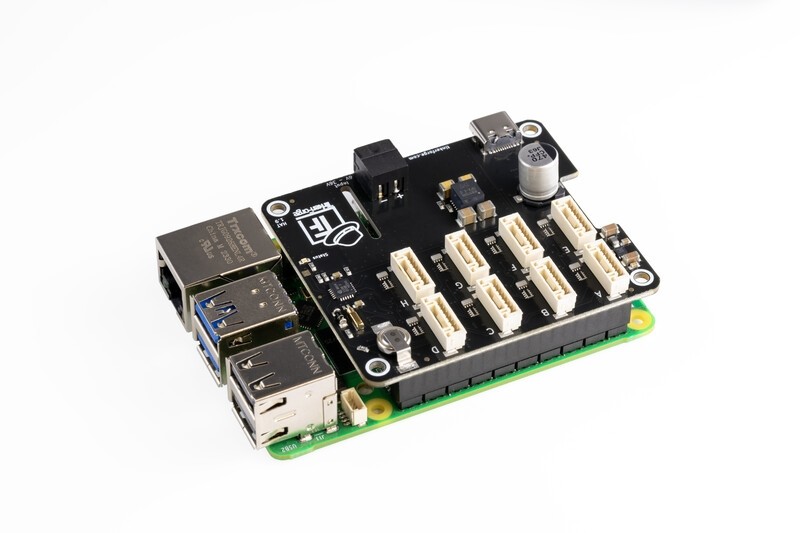

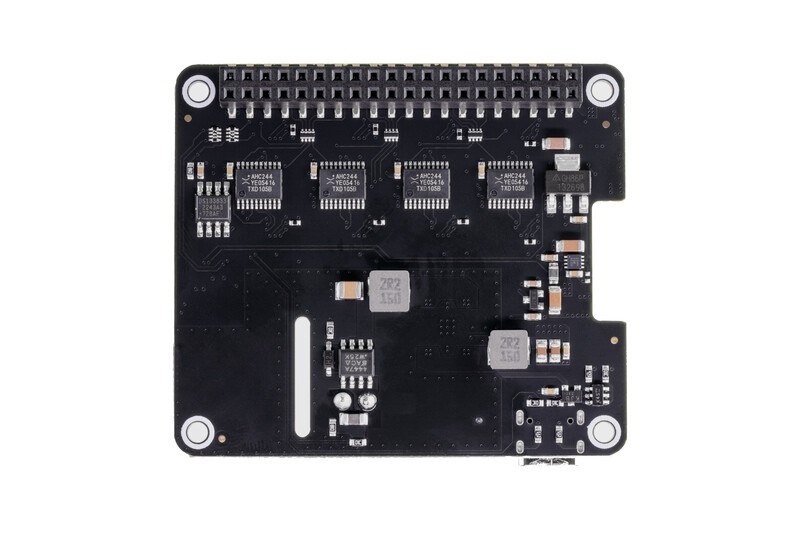

Der HAT Brick ist ein Raspberry Pi HAT im Standard-HAT-Formfaktor. Der Brick ist zur HAT-Spezifikation konform und funktioniert automatisch und ohne Änderungen mit Raspbian.

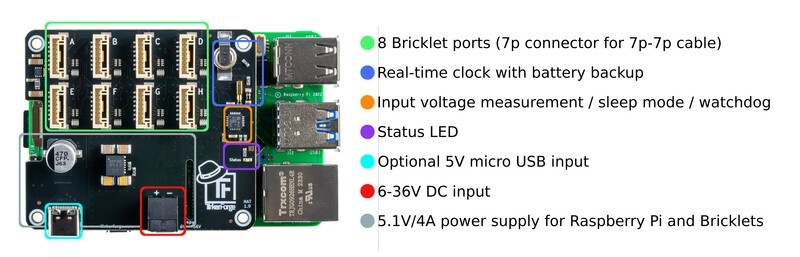

Mit dem HAT Brick können bis zu acht Bricklets an ein Raspberry Pi angeschlossen werden.

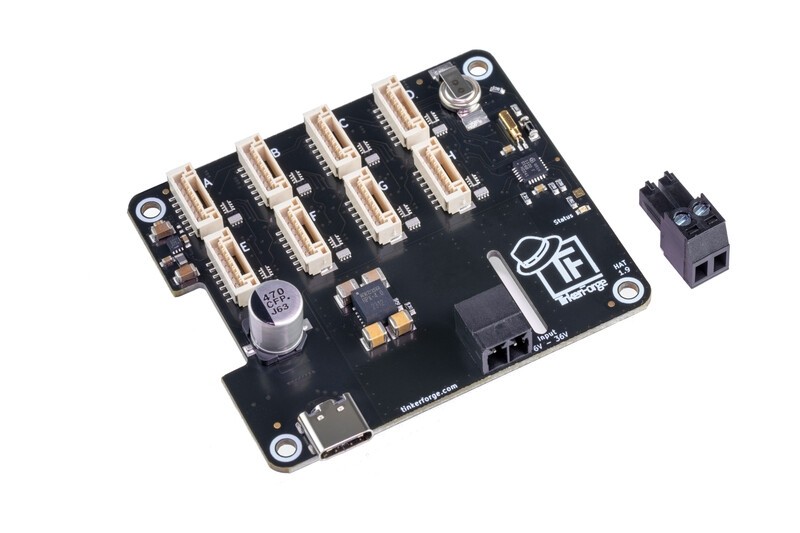

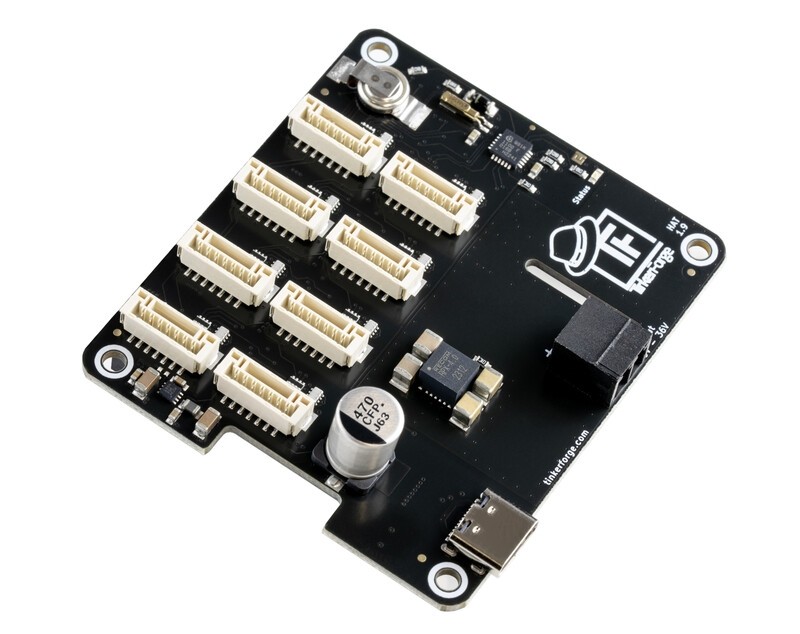

Der HAT Brick besitzt 7-Pol-Bricklet-Anschlüsse. Über ein 7-Pol- <-> 7-Pol-Kabel können Bricklets an den Brick angeschlossen werden. Es werden nur Bricklets unterstützt, die über einen 7-poligen Anschluss verfügen.

Der Raspberry Pi kann über den HAT Brick mit einer externen 6V-36V DC Stromversorgung betrieben werden. Die integrierte Stromversorgung liefert auch unter großer Last stabile 5V für den Raspberry Pi. Somit können auch angeschlossene Bricklets und verbundene USB-Geräte versorgt werden. Das HAT Brick liefert hierfür eine etwas erhöhte Spannung von 5,2V.

Alternativ können HAT Brick und Raspberry Pi auch über USB-C versorgt werden. In diesem Fall muss allerdings sichergestellt werden, dass die Stromversorgung stabile 5V bietet. Dies ist zum Beispiel mit dem offiziellen Raspberry Pi Universal-Netzteil möglich. Die USB/DC Versorgungsspannungen werden vom HAT gemessen und sind über die API zugänglich.

Der HAT Brick bietet eine Real-Time Clock mit Super-Cap Backup, die direkt mit dem Raspberry Pi verbunden ist. Mit dieser kann der Raspberry Pi für eine angegebene Zeit ausgeschaltet werden. Somit kann der Raspberry Pi auch in batteriebetriebenen Anwendungen eingesetzt werden, zum Beispiel in einer Anwendung, in der Sensorinformationen jede Stunde in die Cloud geschickt werden sollen.

Mit dem HAT Brick kann ein Watchdog implementiert werden, der den Raspberry Pi neustartet, wenn sich dieser aufhängt oder das eigene Programm steckenbleibt.

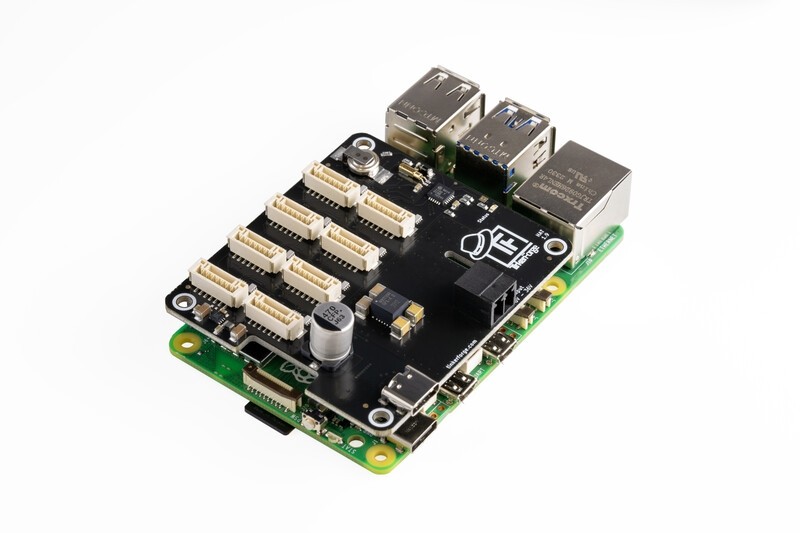

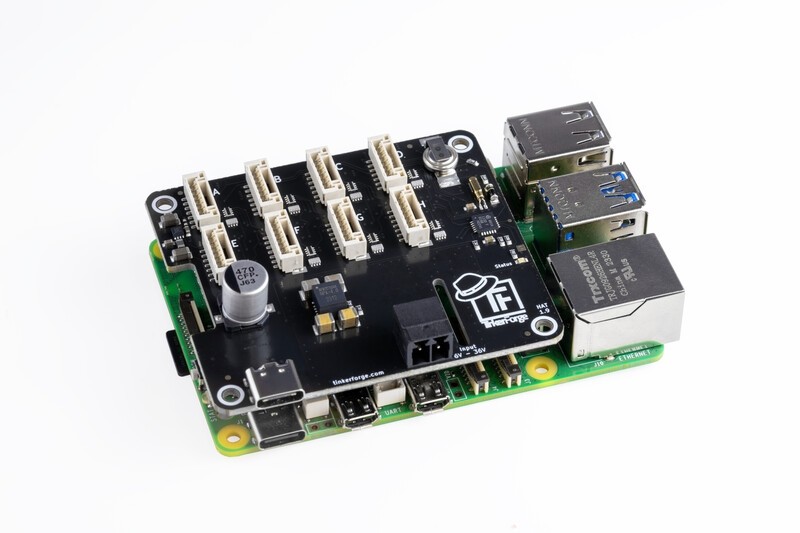

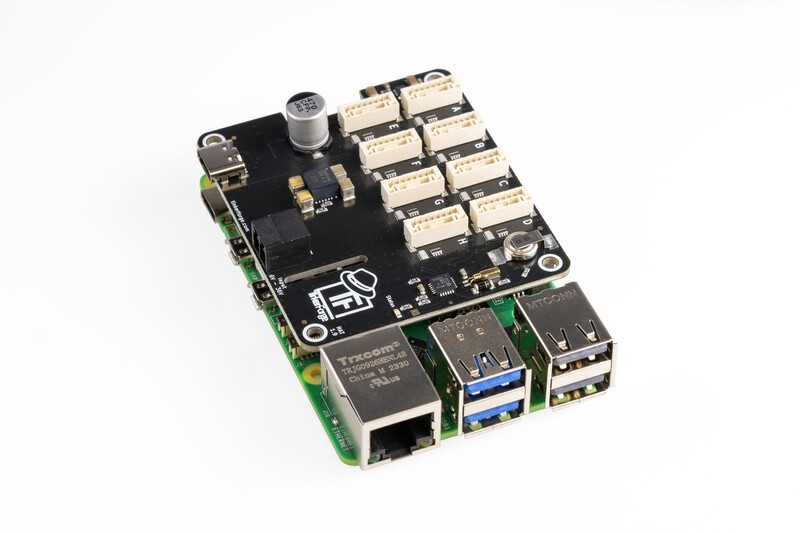

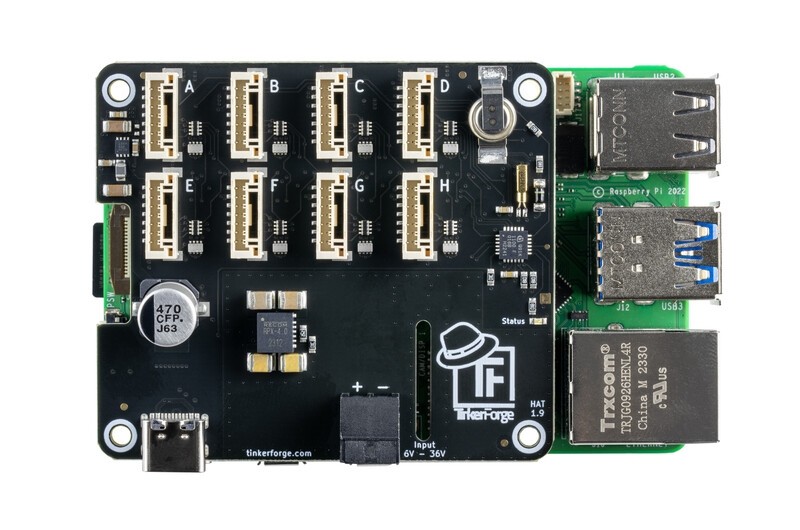

Der HAT Brick ist elektronisch kompatibel zu den Raspberry Pis 2B, 3B, 3B+, 4B, 5, Zero und Zero W. Die Befestigungslöcher sind kompatibel zum Raspberry Pi 2/3/4/5. Zusätzlich bieten wir mit dem HAT Zero Brick eine kleinere Version, deren Befestigungslöcher zum Raspberry Pi Zero kompatibel sind.

Mehr Informationen zum HAT Brick

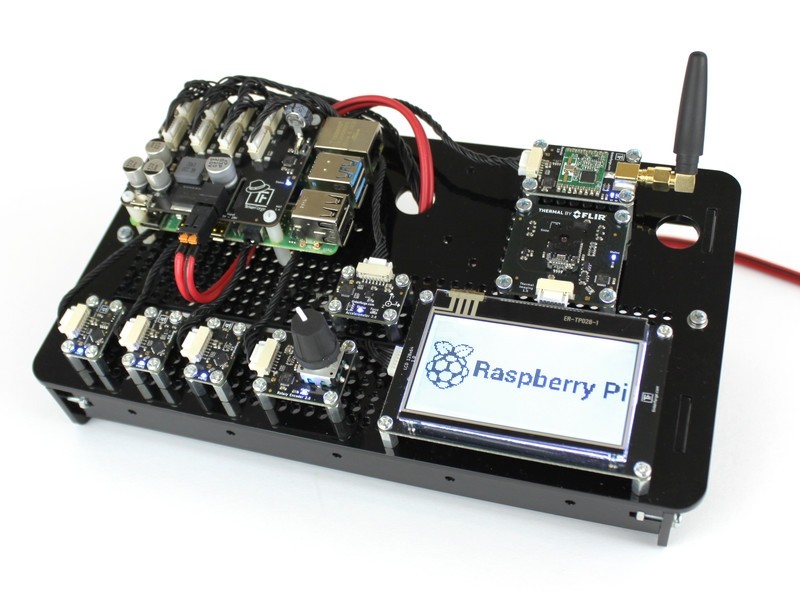

Beispielprojekt: Nutze HAT Brick + Raspberry PI 4 mit Thermal Imaging Bricklet und LCD 128x64 Bricklet um eine 1-Bit Repräsentation des Wärmebildes auf dem LCD 128x64 zu zeigen. Der Quellcode kann hier gefunden werden.
