IO-4 Bricklet 2.0

IO-4 Bricklet 2.0

Mehr Ansichten

IO-4 Bricklet 2.0

0,00 €

Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

4 digitale Ein- und Ausgänge
3,3V Logikspannung
Konfigurierbare Pull-Ups und Interrupts
PWM-Ausgabe mit einer Frequenz bis zu 32MHz

Bricklet*: IO-4 Bricklet 2.0 +12,00 €
Menge:
Bricklet Kabel 7p-7p
für Master Brick 3.1, HAT (Zero) Brick und Isolator Bricklet [Hilfe?]: Menge:
Befestigungskit / Gehäuse: Menge:

* Pflichtfelder

Menge

Beschreibung

Details

Mit dem IO-4 Bricklet 2.0 können Bricks um externe digitale Ein- und Ausgänge (I/Os) erweitert werden.

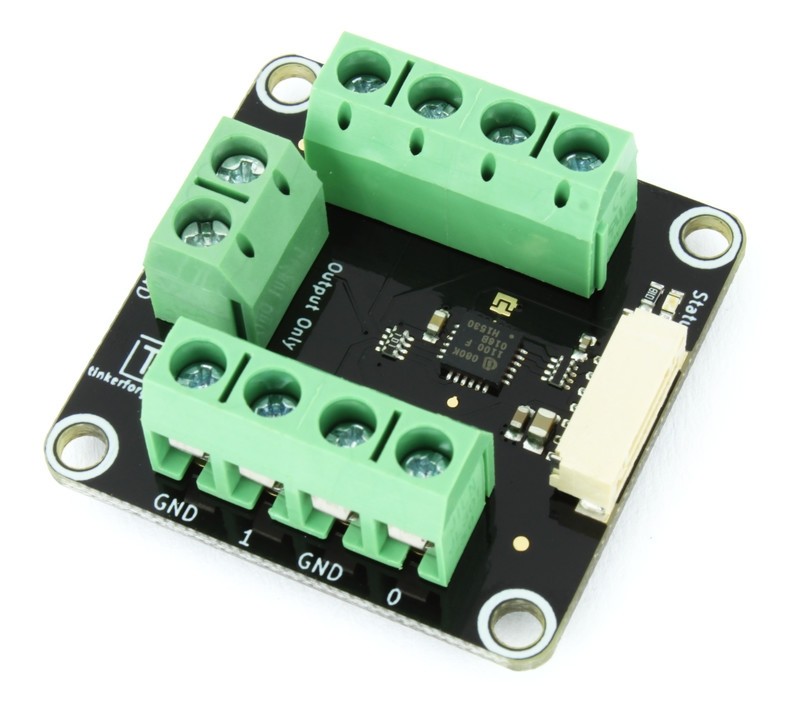

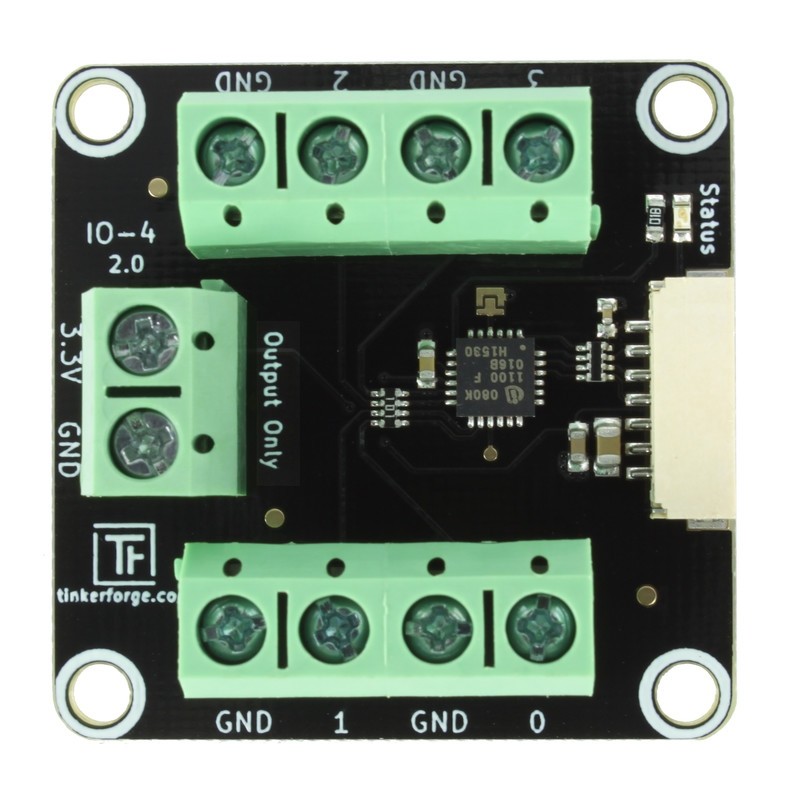

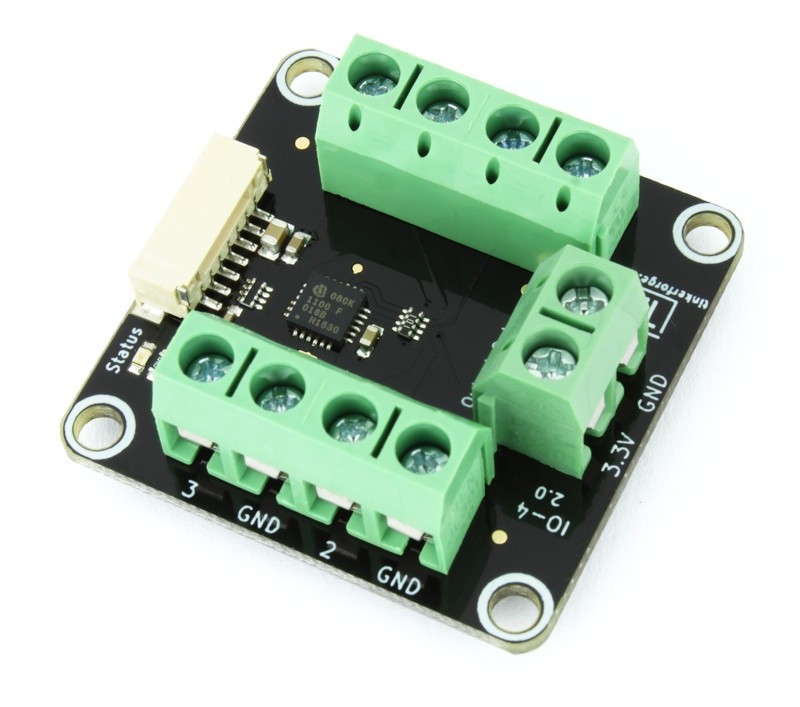

Das Bricklet besitzt 4 I/O Pins die unabhängig voneinander als Ein- oder Ausgänge konfiguriert werden können. Jeder Eingang kann zusätzlich mit einem Pull-Up oder als Interrupt-Quelle konfiguriert werden. Die I/O Pins sind über Schraubklemmen nach außen geführt. Zwei zusätzliche Schraubklemmen führen 3,3V und GND nach außen.

In typischen Anwendungen können Schalter, Taster und LEDs angeschlossen werden

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Technische Spezifikation

Eigenschaft	Wert
I/O Pins	4
Stromverbrauch	30mW (6mA bei 5V)

I/O Spannung	3,3V
Port Protection	82 Ohm Serienwiderstand
Maximale API Aufrufe*	`set-value` (1kHz), `get-value` (0,5kHz), Callbacks (1kHz)

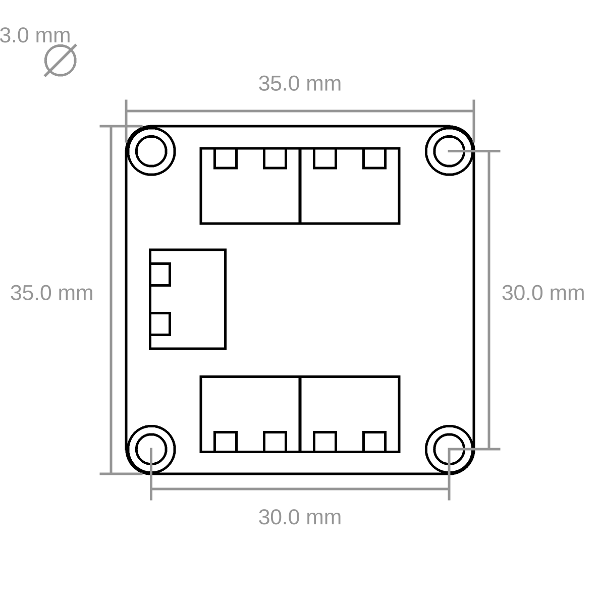

Abmessungen (B x T x H)	35 x 35 x 14mm (1,38 x 1,38 x 0,55")
Gewicht	15g
