Starterkit: Serverraum-Überwachung 2.0

Das Starterkit: Serverraum-Überwachung 2.0 ist ein Open Source Kit um Serverraum-Installationen zu überwachen. Das Basiskit ist mit folgenden Sensoren ausgestattet: Ambient Light Bricklet 3.0 (überwacht z.B. die Raumbeleuchtung), Humidity Bricklet 2.0 (überwacht Luftfeuchtigkeit), Temperature Bricklet 2.0 (überwacht die Temperatur) und ein Industrial PTC Bricklet mit Pt100 Temperaturfühler (z.B. zum Überwachen der Temperatur in einem Server). Um Meldungen oder Fehlercodes anzeigen zu können wird das Kit bereits in der Basis Version mit einem E-Paper 296x128 Bricklet (schwarz/weiß/rot) und einem Segment Display 4x7 Bricklet 2.0 ausgeliefert.

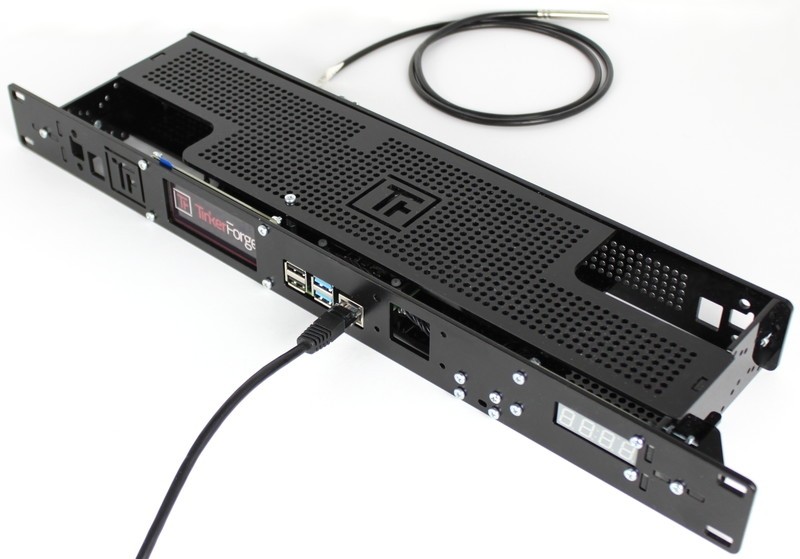

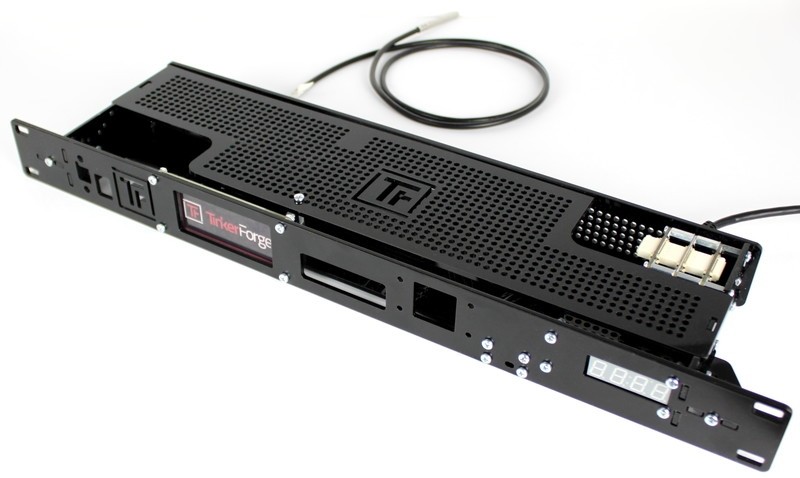

Das Kit-Gehäuse kann direkt in einem 19" Server Rack befestigt werden (1HE). Mit weiteren Modulen des Tinkerforge Baukastensystems, wie zum Beispiel Bewegungsdetektoren, Ein-/Ausgabe Modulen (um Computer ein-/auszuschalten oder um Türen zu überwachen), kann das Kit flexibel an die eigenen Anforderungen angepasst werden.

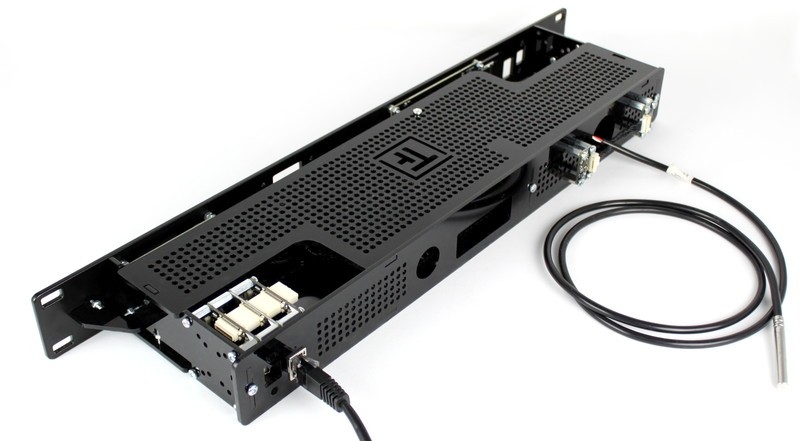

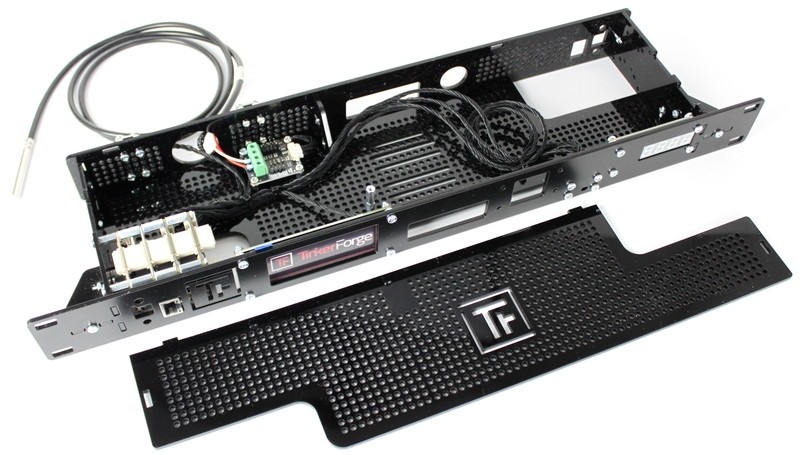

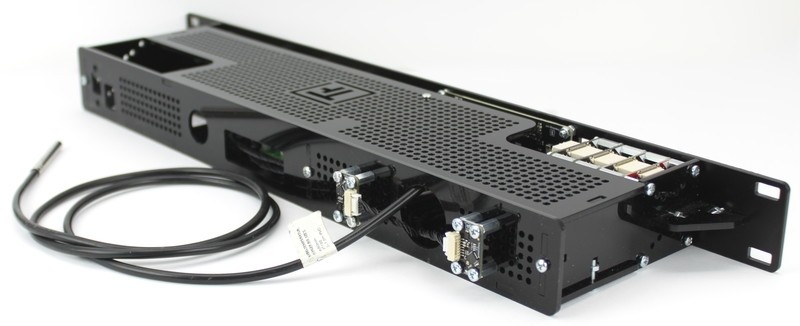

Das Gehäuse bietet zusätzlich die Möglichkeit die Verkabelung auf die Rückseite des Gehäuses zu verlegen sodass an der Front lediglich die Displays zu sehen sind und dadurch eine glatte Front entsteht.

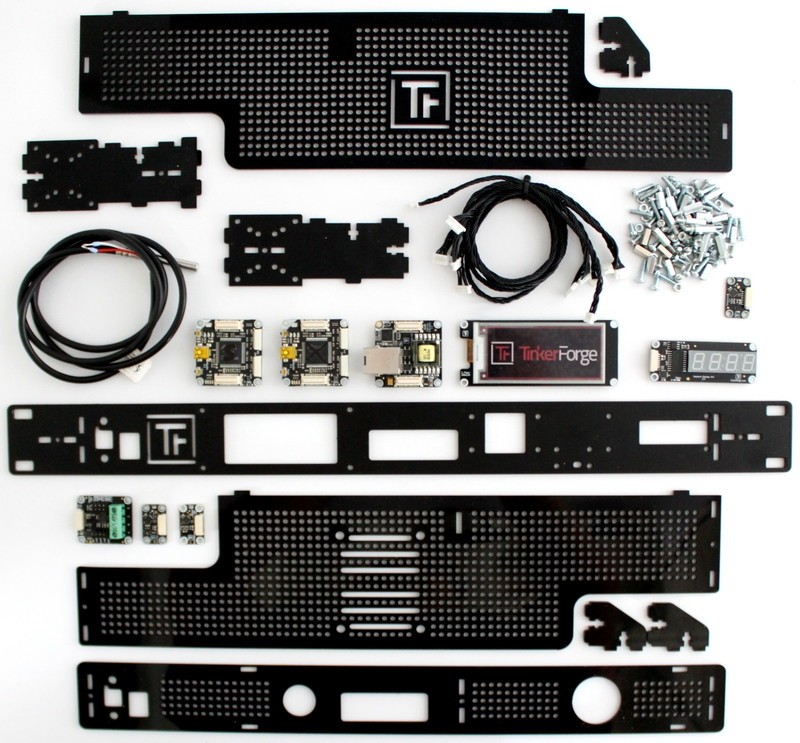

Das Kit kann in zwei verschiedenen Versionen bestellt werden. Die Basis jeder Ausstattungsvariante besteht aus folgendem Inhalt:

• 1x Ambient Light Bricklet 3.0,
• 1x Industrial PTC Bricklet,
• 1x Temperature Bricklet 2.0,
• 1x Humidity Bricklet 2.0,
• 1x Segment Display 4x7 Bricklet 2.0,
• 1x E-Paper 296x128 Bricklet (schwarz/weiß/rot),
• 1x Gehäuse für Serverraum-Überwachung 2.0,
• 1x USB-C Kabel 200cm,
• Brickletkabel,
• Befestigungskits,

Abhängig von der Version erhält man folgende zusätzliche Module:

Version 1: Nicht-Eigenständige Überwachung (Standardkit + Ethernet Extension (mit PoE))

Bei dieser Version erhält man das oben genannte Material und zusätzlich: 2x Master Brick,1x Ethernet Extension (mit PoE)

Alle Sensoren des Kits können aus der Ferne von anderen Rechnern per Ethernet über die angebotenen APIs (C/C++, C#, Delphi/Lazarus, Go, Java, JavaScript, LabVIEW, Mathematica, MATLAB/Octave, MQTT, openHAB, Perl, PHP, Python, Ruby, Rust, Shell, Visual Basic .NET) abgefragt werden. Somit können individuelle Lösungen einfach realisiert werden. Beispiele für Bash und Nagios/Icinga demonstrieren die Nutzungsmöglichkeiten.

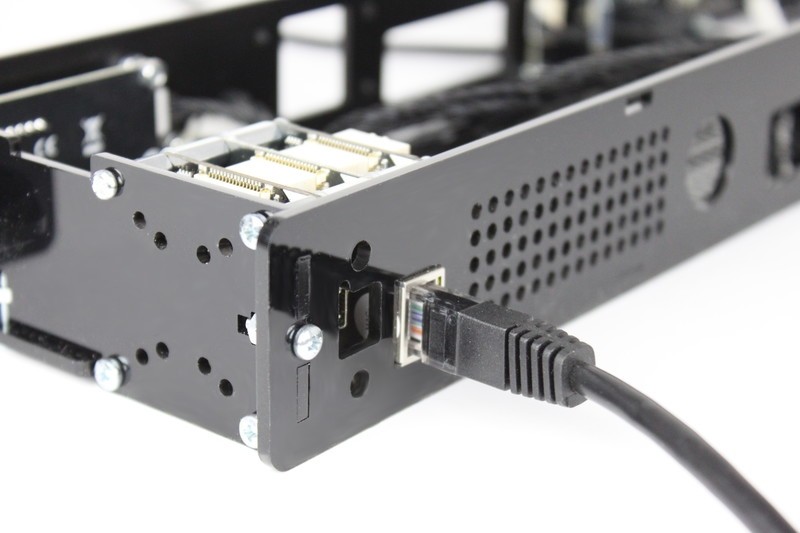

Die Stromversorgung des Kits kann per Power over Ethernet (PoE) oder USB (z.B. USB Steckernetzteil) erfolgen.

Version 2: Eigenständige Überwachung für Raspberry Pi (Standardkit + HAT Brick, exkl. Raspberry Pi)

Bei dieser Version erhält man das oben genannte Material und zusätzlich: 1x HAT Brick

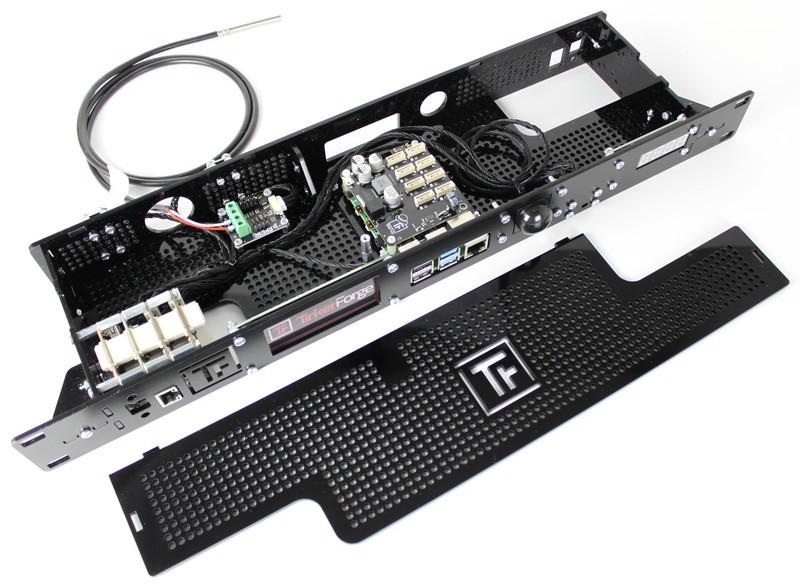

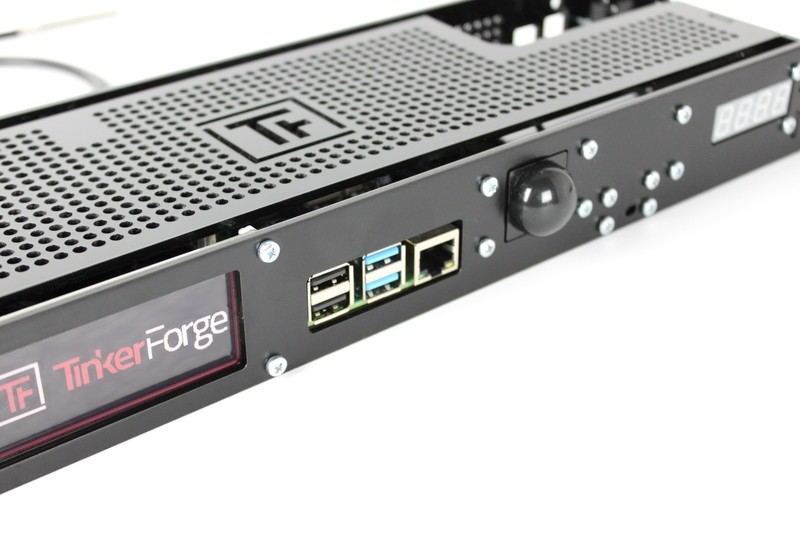

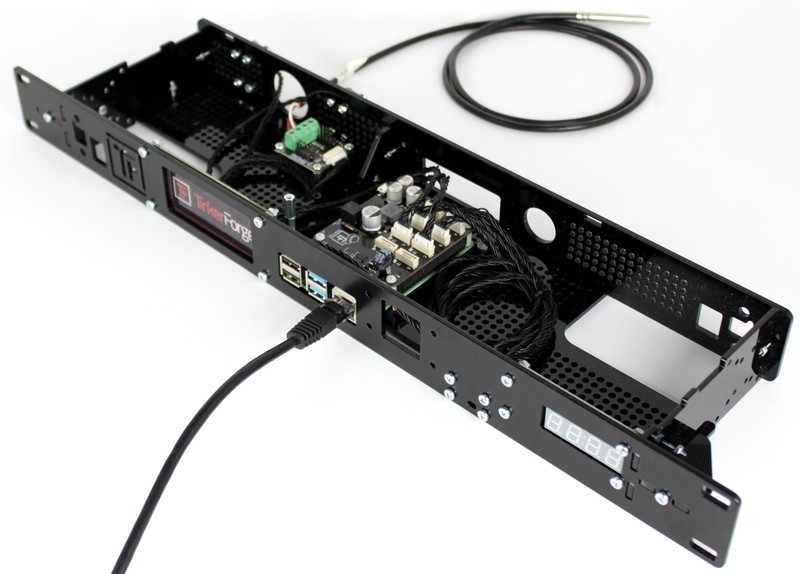

Das Kit kann mit dem eigenen Raspberry Pi betrieben werden. Einfach den HAT Brick auf den Minicomputer stecken und die Bricklets anschließen. Bei dieser Zusammenstellung wird die Ethernet Verbindung des RaspPi genutzt um von außen auf den Aufbau zuzugreifen. Mit einem eigens geschriebenen Programm kann die eigene Überwachungslösung realisiert werden.

Für eine schnelle Inbetriebnahme haben wir für die Nutzung eines Raspberry Pis bereits ein Beispielskript für Python erstellt, dass einfach auf dem RaspPi ausgeführt werden kann.

Die Stromversorgung des Kits kann per USB (z.B. USB Steckernetzteil) oder über die Stromversorgung des HATs mit einem entsprechenden Netzteil erfolgen. Ein Raspberry Pi wird nicht mitgeliefert!

Mögliche Anpassungen

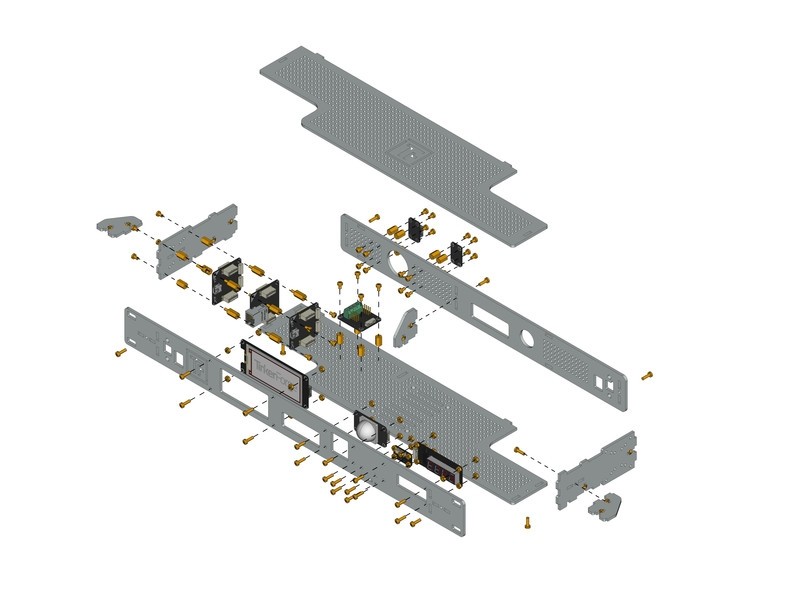

Sowohl Software als auch Hardware des Kits können modifiziert werden. Das Gehäuse besteht, mit Ausnahme der pulverbeschichtetem Aluminium Frontblende, aus PMMA. Ausreichend Befestigungslöcher für verschiedene Bricks, Bricklets und den Raspberry Pi sind bereits vorhanden.

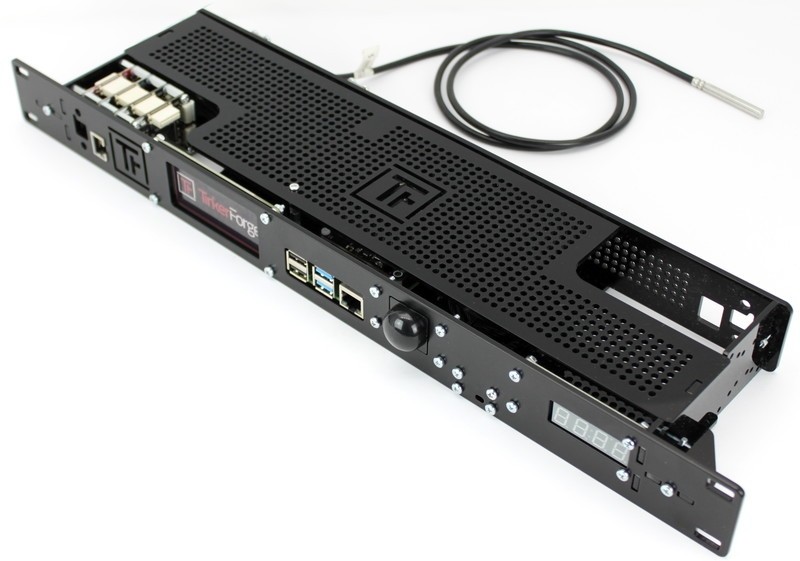

Zusätzlich gibt es noch eine Befestigungsmöglichkeit für ein Motion Detector Bricklet 2.0 an der Frontblende.

Mehr Informationen zum Starterkit: Severraum-Überwachung 2.0
