Master Brick 2.1

Master Brick 2.1

Mehr Ansichten

Master Brick 2.1

0,00 €

Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Bis zu vier Bricklets per USB steuerbar
Ist Grundlage um Stapel zu bauen
Benutzbar mit kabelgebundenen und drahtlosen Master Extensions

Brick*: Master Brick 2.1 +39,98 €
Menge:
Befestigungskit: Menge:
USB Kabel: Menge:

* Pflichtfelder

Menge

Beschreibung

Details

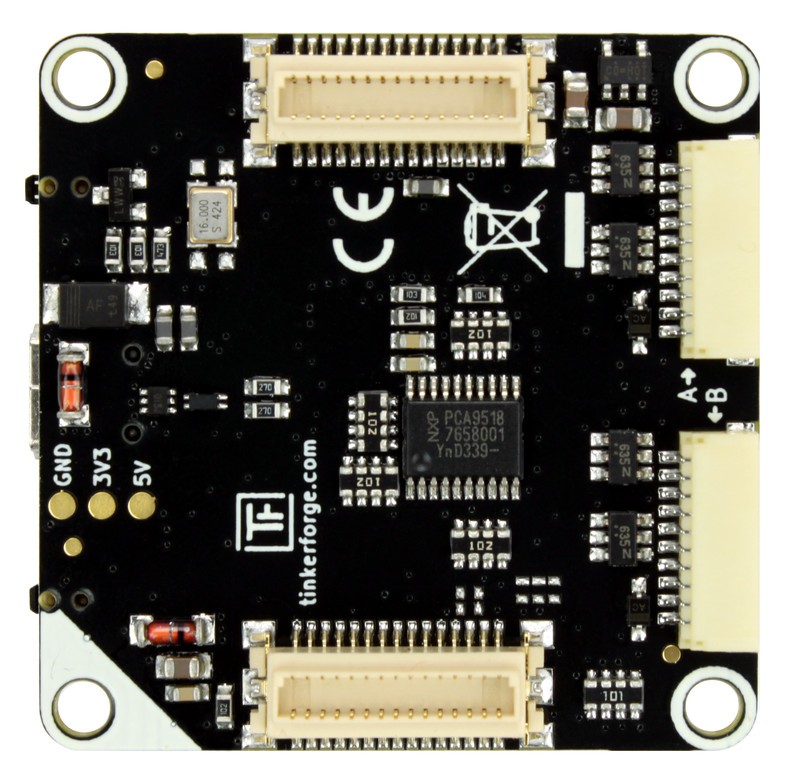

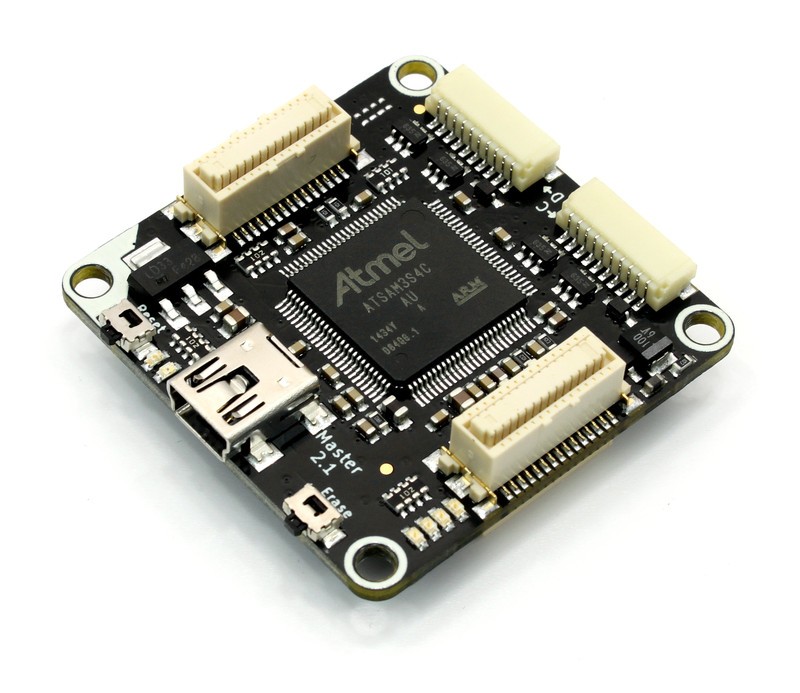

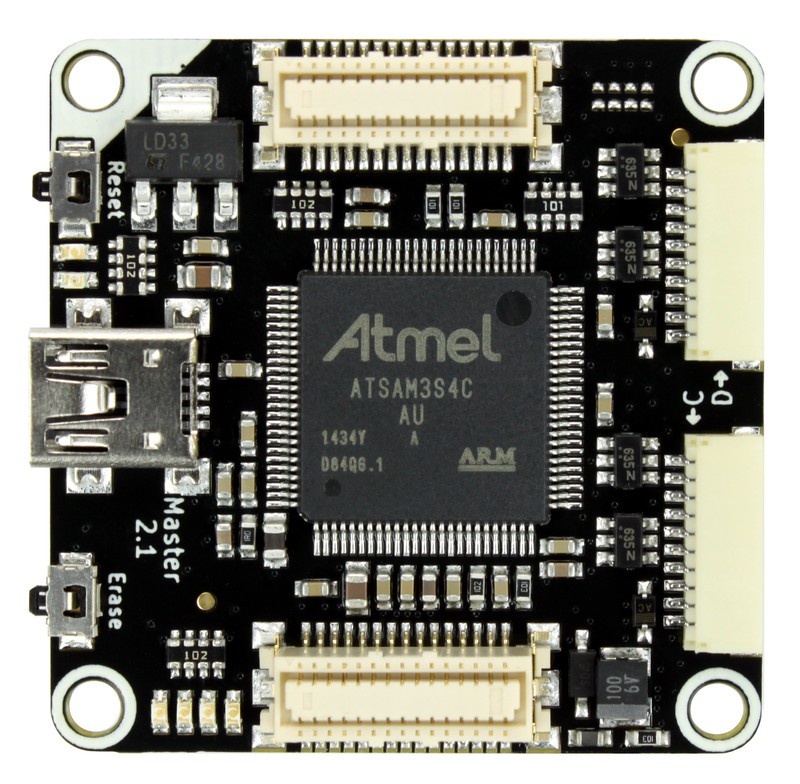

Der Master Brick besitzt zwei Aufgaben: Als erstes besitzt er vier Bricklet Anschlüsse und ist daher ideal geeignet für Anwendungen bei denen viele Bricklets genutzt werden. Diese können dann direkt über die USB Schnittstelle des Master Bricks gesteuert werden. Somit können USB Sensoren, zum Beispiel zur Messung der Luftfeuchtigkeit und Temperatur, aber auch USB Aktoren, wie Relais, ganz nach den eigenen Bedürfnissen aufgebaut werden.

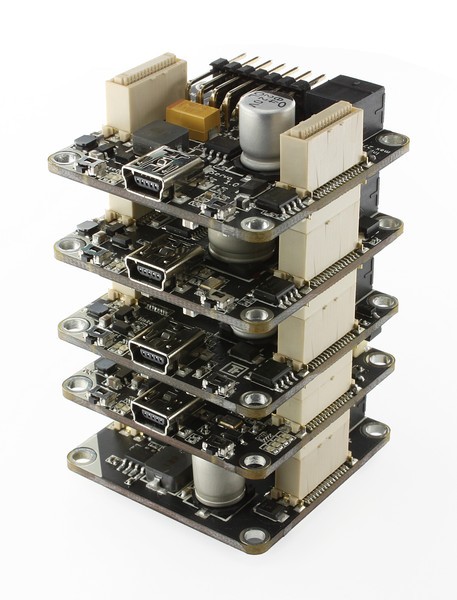

Als zweites kann der Master Brick für Kommunikationsaufgaben genutzt werden. Wird ein Stapel von Bricks aufgebaut so arbeitet der unterste Brick als Master des Stapels und leitet Daten vom steuernden Gerät an die Platinen des Stapels weiter. Andere Master Bricks im Stapel erkennen, dass sie nicht als Master eingesetzt sind und stellen nur ihre angeschlossenen Bricklets zur Verfügung. Es ist also nur eine USB Verbindung, die des untersten Master Bricks, für einen ganzen Stapel von Bricks notwendig.

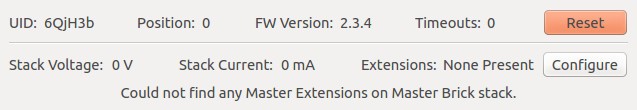

Die USB Schnittstelle kann durch Master Extensions ersetzt werden. Es gibt Master Extensions für kabelgebundene Schnittstellen (RS485, Ethernet) und drahtlose Schnittstellen (WLAN). Extensions können auf einen Master Brick gesteckt werden und werden von diesem als weitere Schnittstelle erkannt. Somit können Bricks und Bricklets zum Beispiel direkt aus dem eigenen Netzwerk gesteuert werden (WLAN, Ethernet) oder aber über größere Strecken vernetzt werden (RS485).

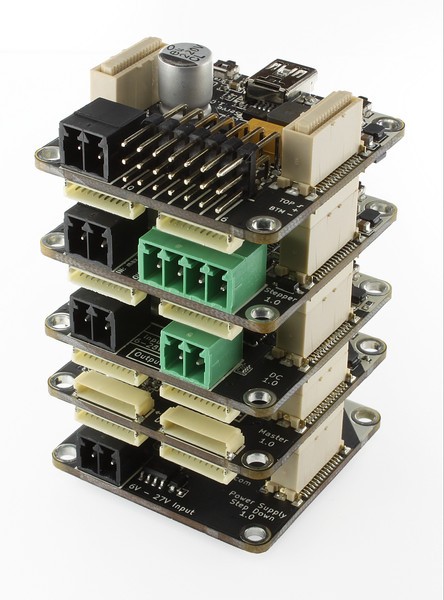

Der größtmögliche Stapel besteht aus (von unten nach oben) 1x Step-Down Power Supply, 1x Master Brick oder 1x RED Brick, 8x beliebige andere Bricks (ausgenommen RED Brick), 2x Master Extensions. Wenn alle Bricks im Stapel Master Bricks sind können bis zu 9 Master Bricks x je 4 Bricklets = 36 Bricklets an einem Stapel angeschlossen werden.
