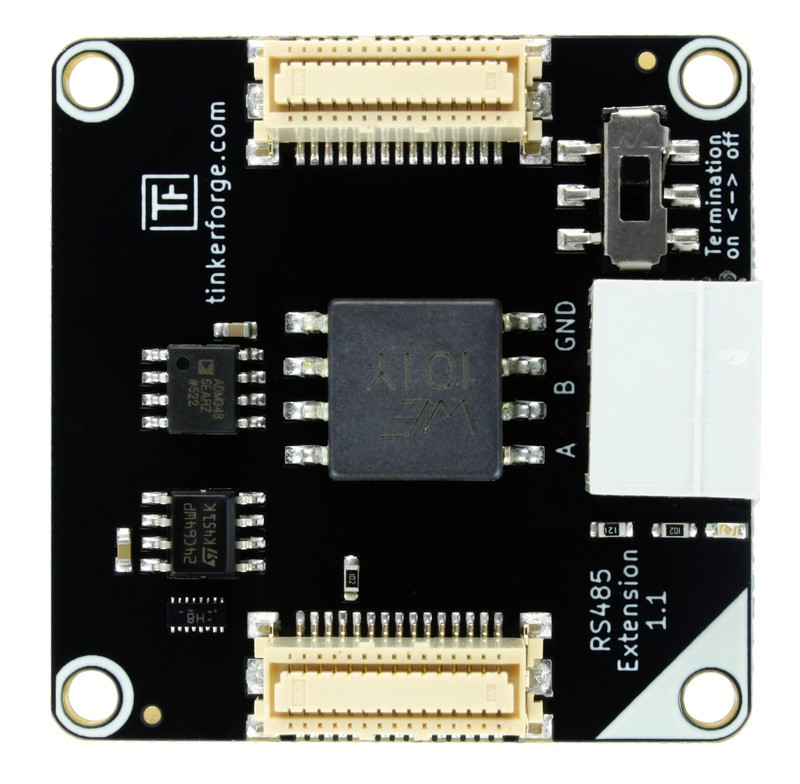

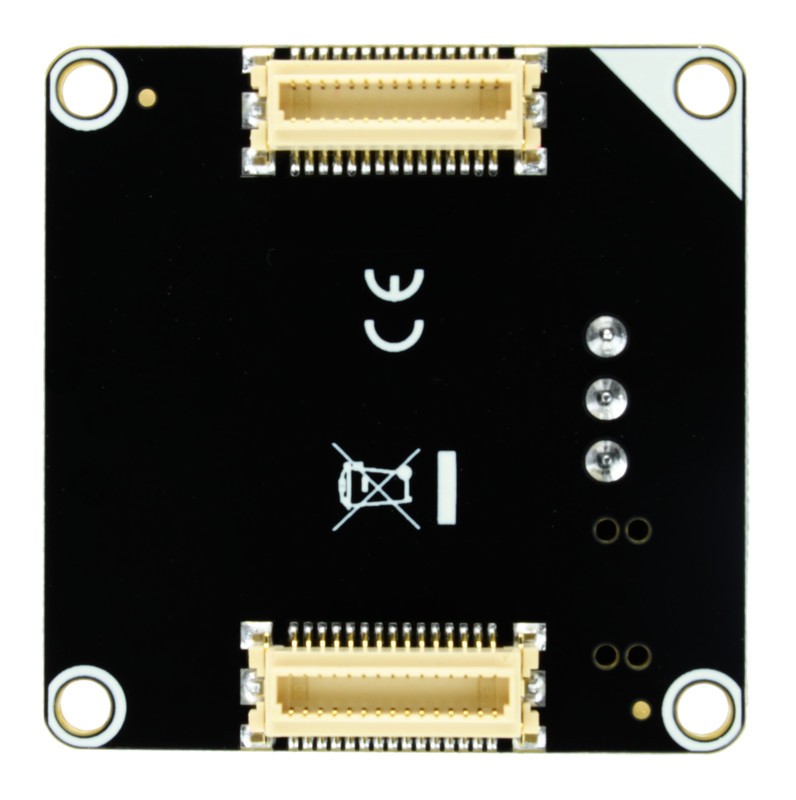

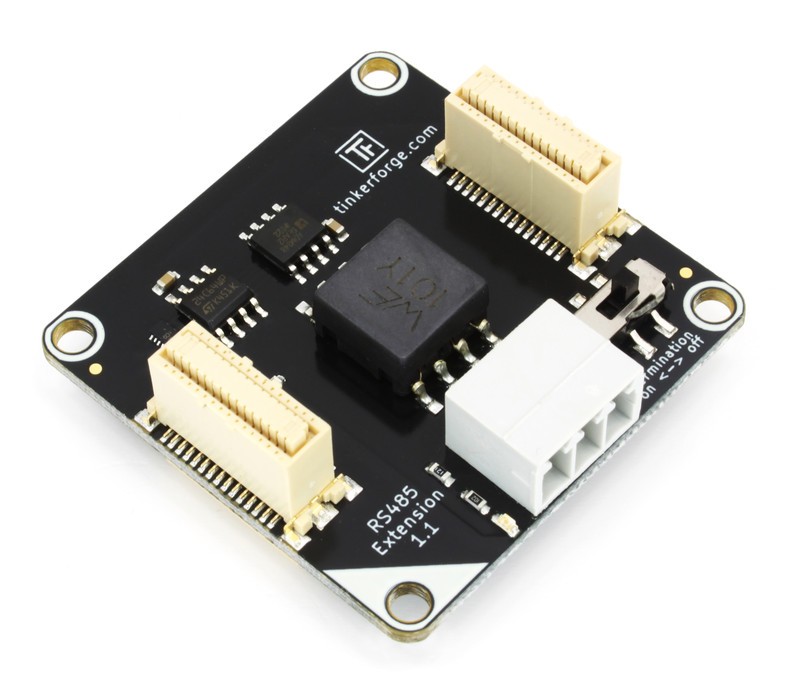

RS485 Master Extension

RS485 Master Extension

Mehr Ansichten

RS485 Master Extension

0,00 €

Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

  • Erlaubt kabelgebundene Verbindungen zwischen Stapeln aus Bricks
  • Lange Verbindungen möglich (bis zu 1200m)
  • Konfigurierbare Baudrate, Parität und Stoppbits
  • Kann in existierenden RS485 Netzwerken genutzt werden (Modbus RTU)
RS485 Master Extension   +26,99 €

* Pflichtfelder

Beschreibung

Details

Bitte die Hinweise zur nicht-kompatibilität mit Master Brick Hardware Version 3.1 beachten

Die RS485 Extension kann für lange kabelgebundene Kommunikation zwischen Stapeln genutzt werden. Es wird der differentielle RS485 Standard verwendet um Längen von bis zu 1200m zu erreichen.

Für einen RS485 Bus mit Bricks werden zwei RS485 Extension und zwei Master Bricks benötigt. Beide Master Bricks können mit einem vollen Stapel aus Bricks und Bricklets verbunden sein. Dabei muss ein Master per USB, Ethernet oder WLAN mit dem PC verbunden sein. Aus Programmierer-Sicht ist der RS485 Bus vollkommen transparent, d.h. alle Bricks und Bricklets können genauso benutzt werden als wenn sie einzeln per USB angeschlossen wären.

Es ist möglich einen Bus mit mehreren RS485 Extension zu betreiben, dabei muss einer per USB, Ethernet oder WLAN verbunden sein (Many-to-One Routing).

Technische Spezifikation

EigenschaftWert
Stromverbrauch 8mA

Maximale Distanz
 1200m
Maximale Baudrate
 2Mbit/s

Abmessungen (B x T x H) 40 x 40 x 16mm (1,57 x 1,57 x 0,63”)
Gewicht 13g

Lieferumfang
