FAQ¶

Mein Programm funktioniert nur wenn Brick Viewer läuft¶

Dann benutzt dein Programm wahrscheinlich Callbacks ohne sie richtig zu aktivieren. Brick Viewer benutzte bis Version 2.2.3 auch Callbacks und aktivierte sie wenn der Tab eines Bricks oder Bricklets ausgewählt wurde. Da die Einstellungen der Callbacks global sind wurde dann der Callback auch für dein Programm aktiviert.

Die Lösung ist also die verwendeten Callbacks richtig zu konfigurieren und aktivieren im Programm. Die Dokumentation des Callbacks beschreibt wie dies zu tun ist.

Mein Brick wird hei߶

Für gewöhnlich bedeutet dies, dass es irgendeine Art von Kurzschluss gibt. In den meisten Fällen handelt es sich dabei um leicht verbogene Beinchen in einem der Bricklet Stecker:

In diesem Fall können die Beinchen einfach zurückgebogen werden.

Eines meiner Bricklets wird im Brick Viewer nicht angezeigt¶

Defektes Plugin:

Es ist möglich, dass das Plugin auf dem EEPROM des Bricklets defekt oder gar nicht vorhanden ist.

In diesem Fall sollte es neu neu geflasht werden. Falls ein Brick nicht im Brick Viewer auftaucht wenn das Bricklet angesteckt ist, ist es möglich das Bricklet anzustecken nachdem das Brick bereits gestartet hat. Danach kann das Bricklet wie hier beschrieben aktualisiert werden.

Falls das Flashen nicht funktioniert: Schon ein anderes Bricklet Kabel ausprobiert?

Ungültige UID:

Falls das EEPROM eines Bricklets korrupt ist, kann auch die UID ungültig sein. Eine UID von "1" ist ungültig. Falls mit dem Brick Viewer eine "1" als UID von einem Bricklet gelesen werden kann, muss eine neue UID gesetzt werden. Diese sollte im ganzen System eindeutig sein und muss als Base58 kodiert sein.

Kurzschluss im Bricklet-Stecker:

Ein Kurzschluss kann durch leicht verbogene Beinchen im Bricklet-Stecker auftreten, siehe oben. Dies gilt sowohl für den benutzten Brick als auch das benutzte Bricklet.

Defektes Bricklet Kabel:

Um auszuschließen, dass das Problem durch ein defektes Bricklet Kabel erzeugt wird, teste mit einem anderen Bricklet Kabel. Sofern dies möglich ist.

Eines meiner Bricks wird im Brick Viewer nicht angezeigt¶

Brick im Bootloader:

Es ist möglich, dass der Brick unbeabsichtigt in den Bootloader gebracht wurde. Dies kann man daran erkennen, dass keine der LEDs mehr leuchtet. In diesem Fall muss die Brick Firmware neu geflasht werden.

Kurzschluss im Bricklet-Stecker:

Ein Kurzschluss kann durch leicht verbogene Beinchen im Bricklet-Stecker auftreten, siehe oben.

Brick Treiber Installation notwendig:

Unter älteren Windows Versionen ist eine Treiberinstallation notwendig. Siehe hier.

Renesas/NEC USB 3.0 Controller mit altem Treiber:

Falls der Brick an einem Renesas/NEC USB 3.0 Controller (µPD720200) angeschlossen ist, dann muss mindestens Treiberversion 2.1.16 für diesen Controller installiert sein. Ältere Treiberversionen haben einen Bug, der brickd daran hindert Bricks zu sehen, die an einen solchen USB Controller angeschlossen sind.

Treiberupdates gibt es auf usb3-drivers.com und computerbase.de.

Eine Extension wird im Brick Viewer nicht angezeigt¶

Die Extension ist unter dem Master Brick:

Extensions müssen über Master Bricks gesteckt werden. Wird ein Stapel gebaut, so können andere Bricks dazwischen gesteckt werden. Das Master Brick sollte aber die unterste Platine des Stapels sein. Einzige Ausnahme ist die Nutzung einer Stromversorgungen wie die Step-Down Power Supply.

Die Extension ist nicht konfiguriert:

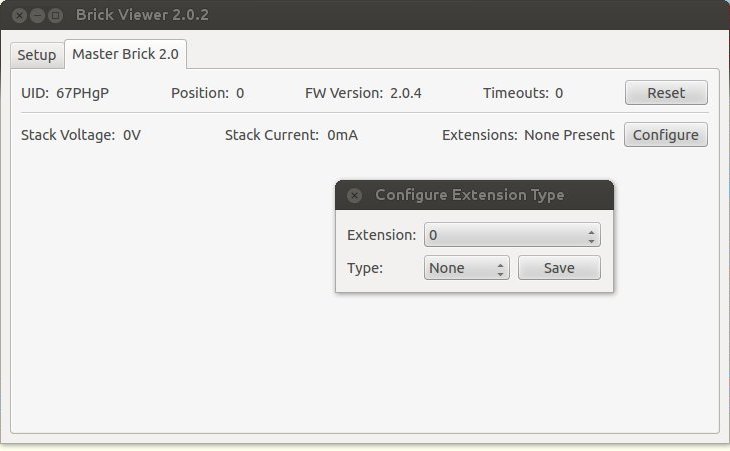

Schließe ein einzelnes Master Brick an den PC an und öffne den Brick Viewer. Nachdem das Master Brick Tab angezeigt wird, stecke die Extension auf das Master Brick und öffne das Tab. Klicke auf "Configure", wähle Extension 0 und den Typ der Extension. Klicke "Save". Danach starte den Master Brick neu. Im Master Brick Tab sollte nun die gewählte Extension angezeigt werden.

Ich bekomme Timeouts wenn ich eine Funktion aufrufe¶

UID:

Überprüfe die UID. Die Brick/Bricklet Objekte müssen mit der korrekten UID angelegt werden. Wenn die UID nicht korrekt ist, kann auf eine Anfrage nicht geantwortet werden da die Anfrage nicht korrekt geroutet wird im System.

Brick Daemon:

Läuft der Brick Daemon? Dies kann man in der Liste der laufenden Prozesse nachsehen (zum Beispiel im Task Manager unter Windows).

Falls er nicht läuft aber korrekt installiert ist, ist es möglich den Service (Windows) oder den Daemon (macOS und Linux) neu zu starten. Der Brick Daemon wird auch automatisch beim Rechnerneustart gestartet.

WIFI Extension:

Wurde die IP Adresse der WIFI Extension genutzt? Wenn eine direkt Verbindung aufgebaut werden soll, muss die IP Adresse der WIFI Extension anstatt "localhost" zum Verbinden genutzt werden.

Ich bekomme keine Timeouts wenn ich eine Funktion aufrufe¶

Falls ein Timeout erwartet wird (zum Beispiel weil ein Brick oder Bricklet nicht angeschlossen ist) aber keiner ausgelöst wird liegt das vermutlich daran, dass ein "Setter" aufgerufen wurde. Normalerweise warten Funktionen die nichts zurückgeben nicht auf einem Antwort von Bricks oder Bricklets.

Es ist allerdings möglich dies umzustellen. Dazu dient die SetResponseExpected Funktion, diese ist in der API Dokumentation der Bricks/Bricklets beschrieben.

Die Strommessung meiner Step-Down Power Supply funktioniert nicht¶

Die Messung ist auf hohe Ströme ausgelegt. Falls nur ein einziger Master Brick an der Step-Down Power Supply angeschlossen ist kann es passieren, dass der Master zu wenig Strom zieht um überhaupt erkannt zu werden (d.h. GetStackCurrent gibt 0 zurück).

Mein Brick taucht nicht als serielle Schnittstelle für's Flashing auf¶

Brick nicht im Bootloader:

Ein Brick kann nur geflasht werden wenn er im Bootloader Modus ist. Um in den Bootloader zu wechseln muss der Erase Knopf gedrückt gehalten und dabei der Reset Knopf einmal gedrückt werden. Die blaue LED sollte jetzt aus sein.

Treiber nicht installiert (auf Windows):

Auf Windows kann es nötig sein den Atmel Treiber atm6124_cdc.inf aus dem drivers Unterordner der Brick Viewer Installation zu installieren, damit ein Brick im Bootloader Modus richtig als serielle Schnittstelle erkannt wird.

Windows 7 und 8 erkennen einen Brick im Bootloader Modus normalerweise von sich aus als "GPS Camera Detect" Gerät. Dann einfach "GPS Camera Detect" als serielle Schnittstelle im Brick Viewer auswählen.

Master Brick 2.0 im Stack mit Master Extension:

Master Brick Hardware Version 2.0 hat eine Änderung im Leiterplattenlayout die den Bootloader Modus stört, wenn eine Master Extension wie WIFI (2.0), RS485 oder Ethernet im Stack vorhanden ist. In diesem Fall muss die Master Extension aus dem Stack entfernt werden, damit der Bootloader Modus richtig funktioniert.

Dieses Problem wurde in Master Brick Hardware Version 2.1 wieder behoben.

/dev/ttyACM0 ist nicht zugreifbar für User (auf Linux):

Es kann sein, dass serielle Schnittstellen auf Linux nicht für User zugreifbar konfiguriert sind. Sie tauchen in Brick Viewer auf, beim Versuch zu Flashen wird aber eine Fehlermeldung ausgegeben. Dieses Problem kann umgangen werden, indem zum Flashen Brick Viewer als root gestartet wird.

Ich habe etwas aktualisiert und jetzt funktioniert es nicht mehr¶

Version < 2.0:

Es handelt sich vermutlich um ein Problem mit inkompatiblen Versionen. Am 22. Januar 2013 haben wir eine neue Protokollversion veröffentlicht: Protokoll 2.0. Die Art und Weise wie Bricks und Bricklets untereinander und mit dem Brick Daemon kommunizieren hat sich dadurch geändert. Es gibt auch kleine Änderungen in der API. Es ist daher notwendig, dass die Programmiersprachen Bindings, der Brick Daemon, der Brick Viewer und die Firmwares/Plugins der Bricks/Bricklets auf den neuesten Stand gebraucht werden. Alle Versionen müssen mit einer "2" beginnen um miteinander kompatibel zu sein.

Eine Anleitung zum Aktualisieren gibt es hier.

Brick Firmware Version < 2.3:

Am 26. November 2014 haben wir ein neues SPI-Stack-Protokoll veröffentlicht um Unterstützung für den RED Brick hinzuzufügen. Dieses Protokoll ist nicht kompatibel zum alten Protokoll. Um eine fehlerfreie Stack-Kommunikation sicherzustellen sollten alle Bricks eine Firmware Version von mindestens 2.3 haben.

Mein GUI Programm funktioniert auf dem RED Brick nicht¶

Die DISPLAY Umgebungsvariable muss auf :0 gesetzt werden in Schritt 4 des Programm Wizards im Brick Viewer.
