Hardware-Aufbau: Türklingel¶
Der Hardwareaufbau ist sehr einfach. Typische Türklingeln werden mit 12V AC (Wechselstrom) betrieben. Dieser wird über zwei Drähte an die Klingel angelegt. An eine Klingel dieser Art kann das Industrial Digital In 4 Bricklet direkt parallel zur Klingel angeschlossen werden. Auf diese Art wird der Eingang des Bricklets getriggert wenn jemand an der Tür klingelt. Eine genauere Beschreibung des Hardwareaufbaus findet man im Hardware-Aufbau Abschnitt.
Technische Beschreibung¶
Dieser Teil ist für die Leser gedacht, die in einer technischeren Beschreibung interessiert sind.

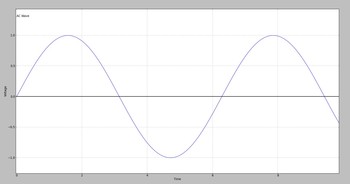

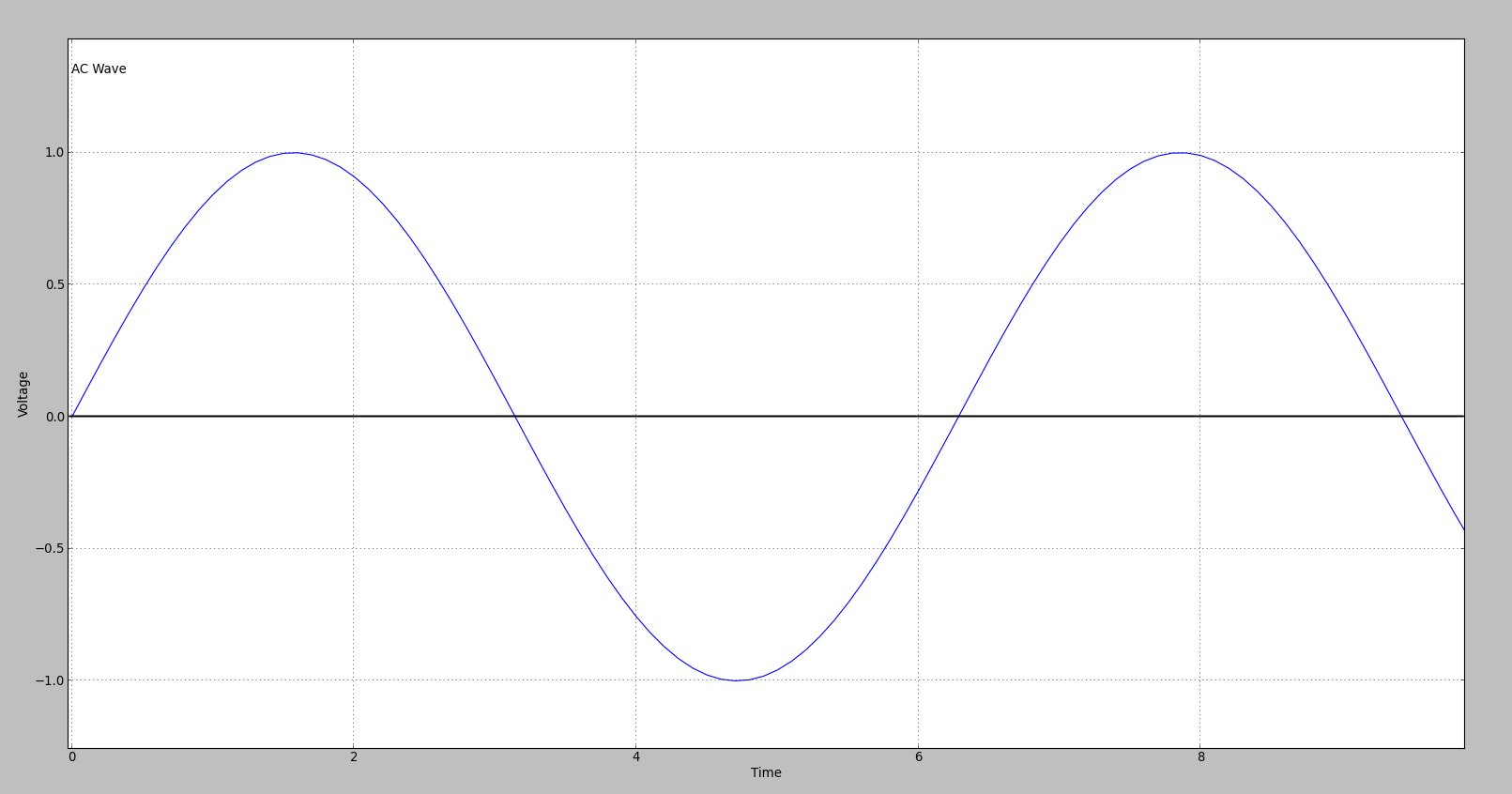

Wenn wir einen genaueren Blick auf Graphen von Wechselspannungen werfen werden wir positive und negative Halbwellen sehen.
Ein, an eine Wechselspannungsquelle angeschlossenes, Industrial Digital In 4 Bricklet besitzt im Eingang eine Leuchtdiode (LED im Optokoppler). Diese wird bei jeder positive Halbwelle aufleuchten und bei jeder negativen Halbwelle aus sein. Wenn also die Türklingel betätigt wird, fließt ein Strom durch die Türklingel und durch die LED des Optokopplers. Der Eingang wird also getriggert.
Hardware-Aufbau¶

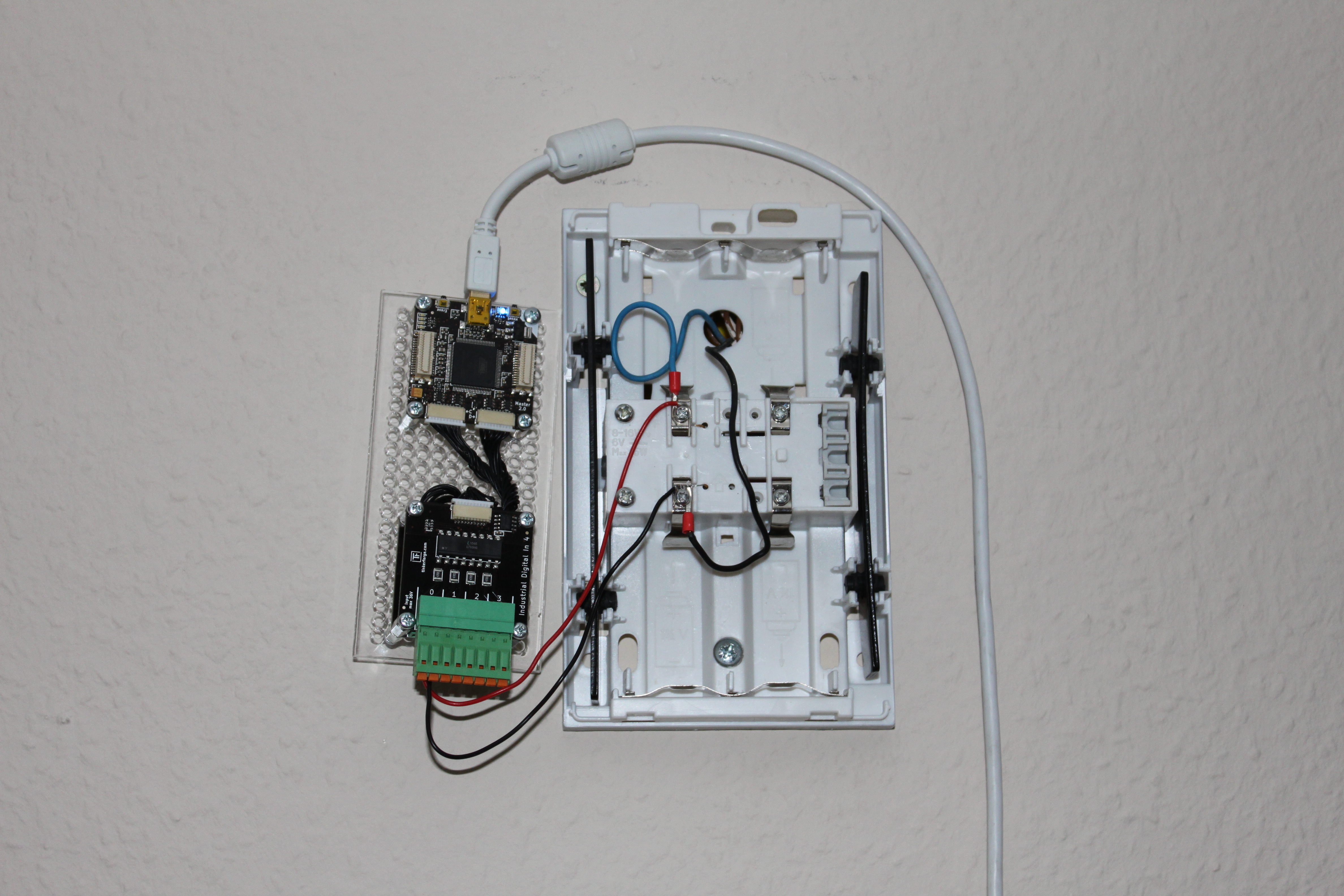

Das Industrial Digital In 4 Bricklet ist parallel zu der Türklingel verbunden. Der Aufbau ist im nächsten Bild abgebildet. Der dicke blaue und schwarze Draht sind die original installierten Drähte die die Türklingel auslösen. Wir haben einen dünneren roten und schwarzen Draht parallel dazu installiert und diese mit dem ersten Eingang des Industrial Digital In 4 Bricklets verbunden.

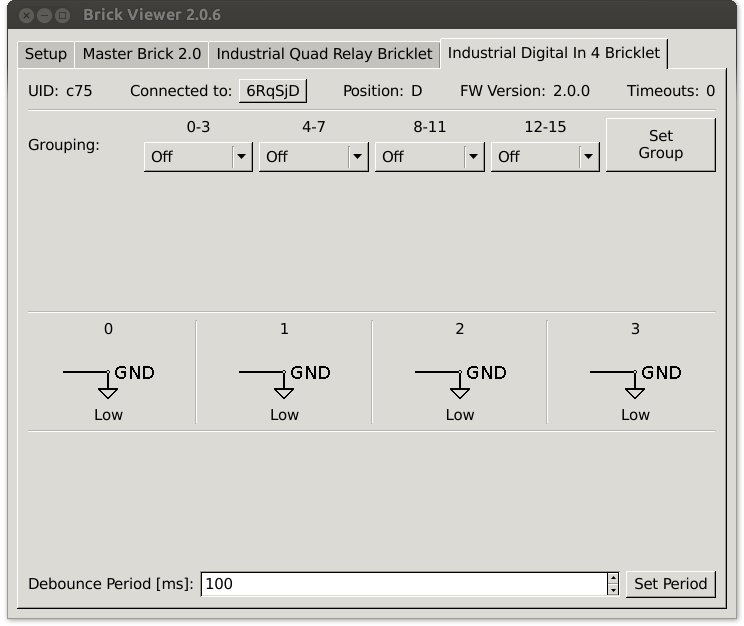

Nachdem das Industrial Digital In 4 Bricklet mit der Türklingel verbunden wurde können wir den Aufbau mit dem Brick Viewer testen. Dazu klingeln wir einfach an der Tür und beobachten den Eingang des Bricklets. Dieser sollte zwischen High und Low wechseln.

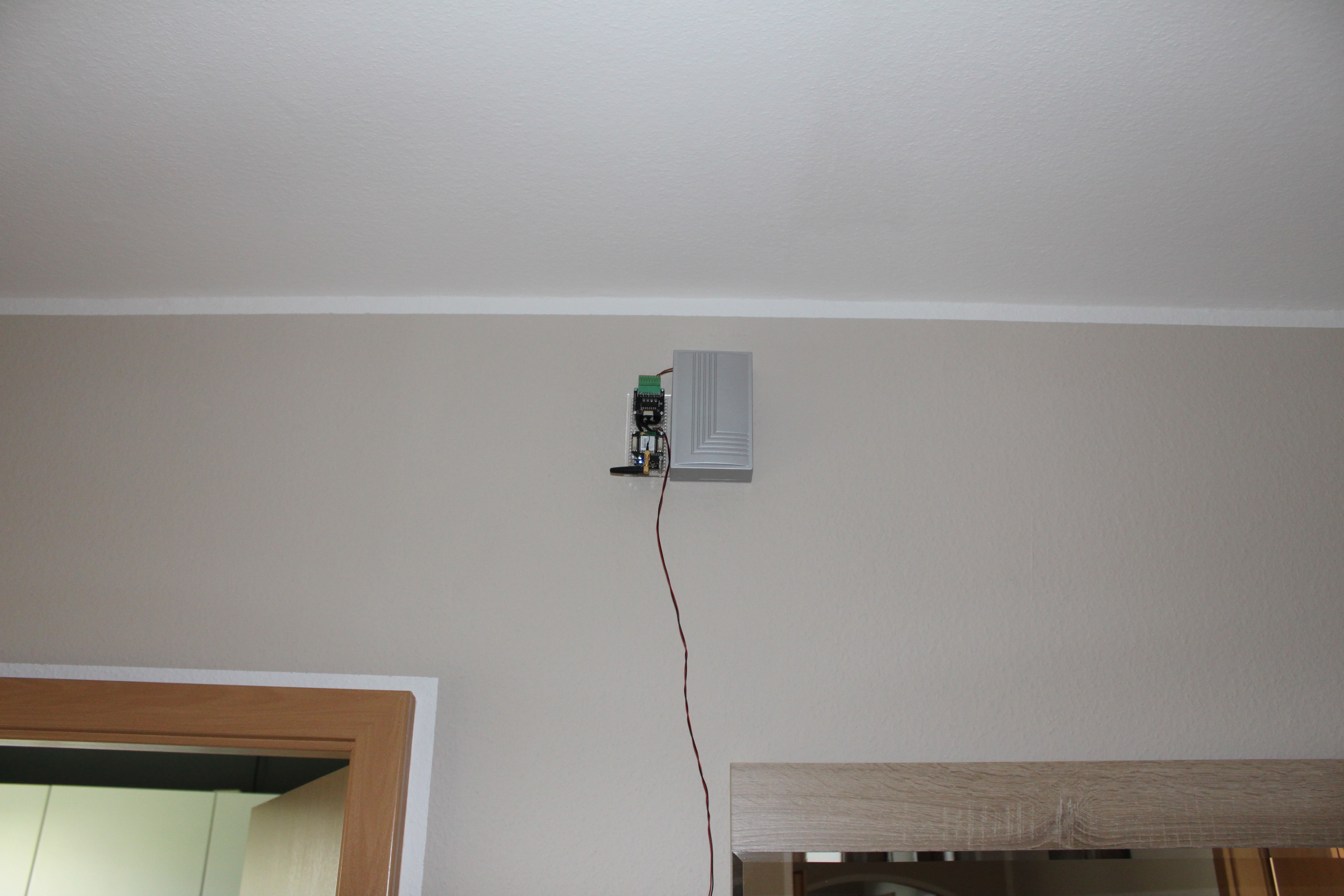

Nachdem wir das Gehäuse der Türklingel wieder geschlossen haben sieht der Aufbau wie nachfolgend abgebildet aus. Um unsere Arbeit weniger auffällig zu gestalten könnten wir natürlich auch längere Drähte zwischen der Türklingel und dem Bricklet verwenden.
Eine andere Option ist der Einsatz einer WIFI Master Extension oder Ethernet Master Extension, so dass kein direkter USB Anschluss notwendig ist.
