Konstruktion - WLAN Wetterstation¶
Die Wetterstation ist groß genug um eine WIFI Extension einzubauen um die Station drahtlos zu steuern. In dieser Anleitung werden wir eine Step-Down Power Supply zusammen mit einem DC Jack Adapter nutzen um die Station mit Strom zu versorgen. Als Alternative ist es auch möglich die Station über ein USB Netzteil zu versorgen, dann sind DC Jack Adapter und Step-Down Power Supply nicht notwendig.
Dieser Aufbau ist eine Erweiterung der Basisversion. Daher sollte zuerst die Basisversion aufgebaut und dann, wie im Folgenden beschrieben, abgewandelt werden.
Stapel an Rückseite¶

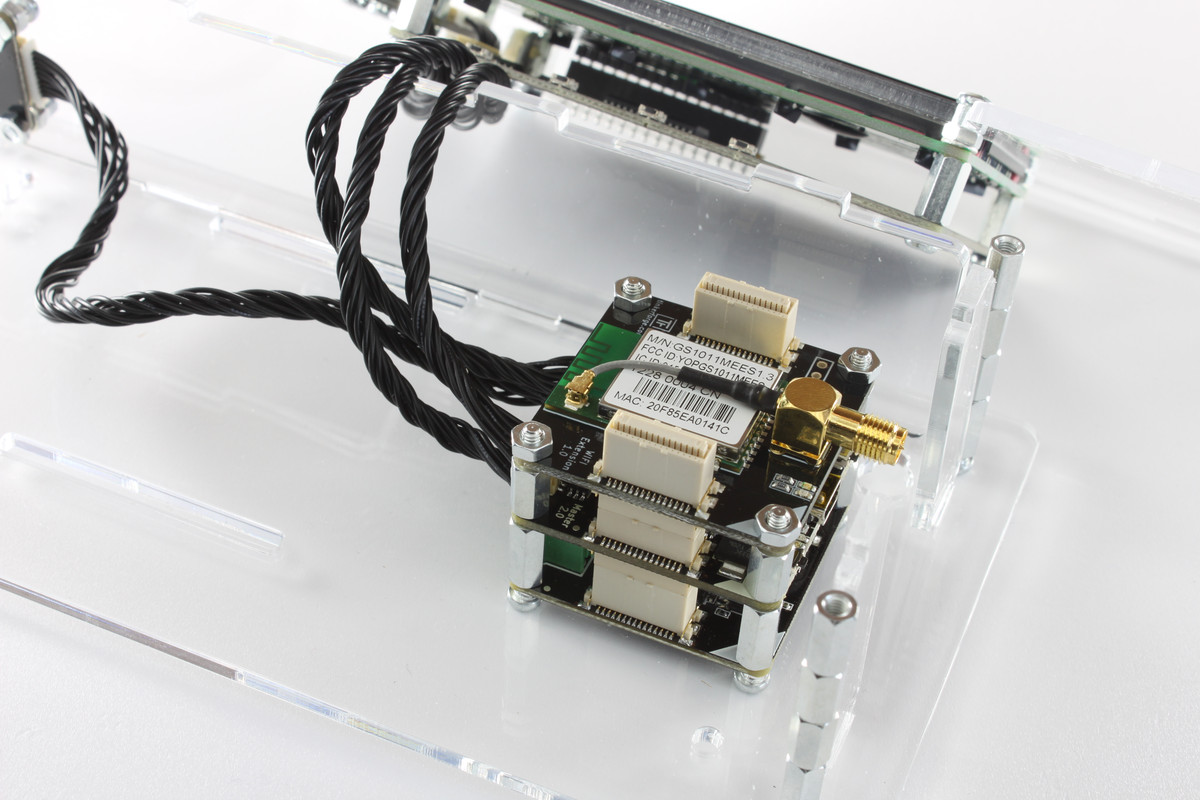

Wir starten damit den Stapel, bestehend aus Step-Down Power Supply, Master Brick und WIFI Extension auf die Rückseite des Gehäuses zu schrauben. Es ist eine Aussparung vorhanden damit die Step-Down Power Supply auch ohne Abstandsbolzen direkt auf die Rückseite geschraubt werden kann.
DC Jack Adapter an Rückseite¶

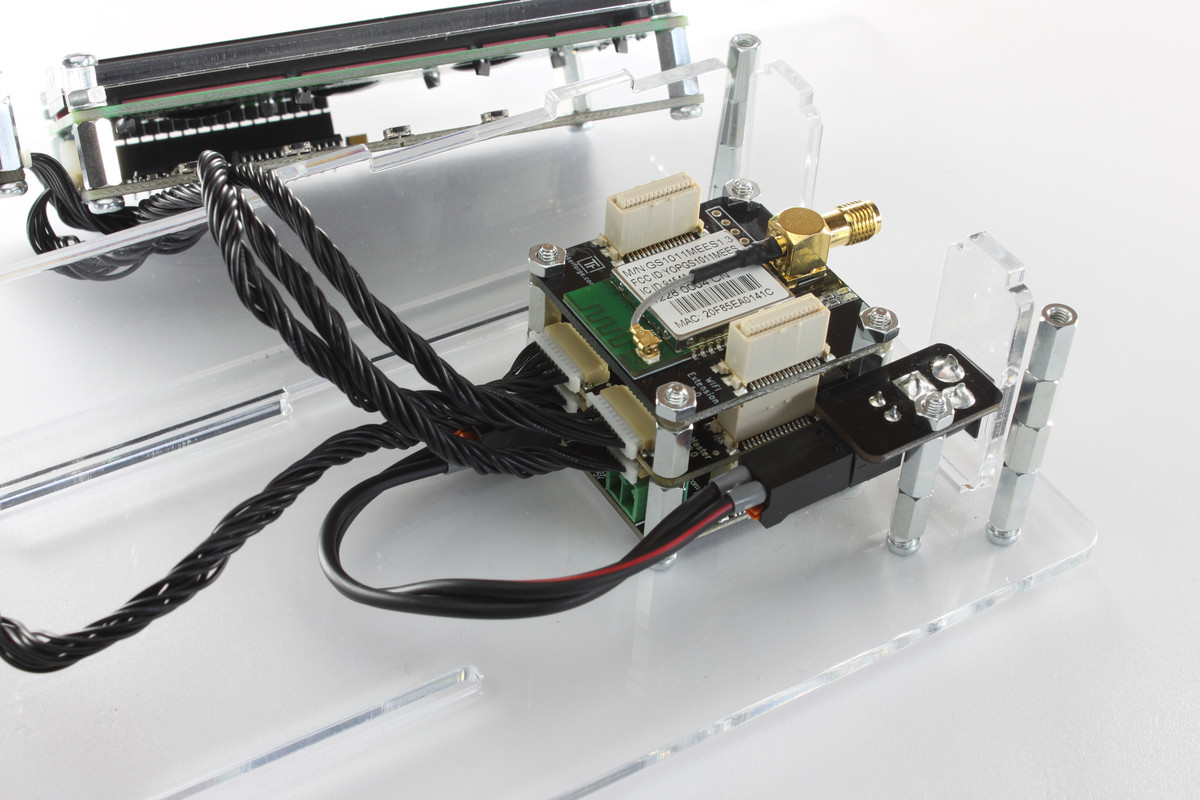

Der DC Jack Adapter kann auf die Rückseite mit einem 21mm Abstandshalter aufgeschraubt werden. Dieser wird aus einem 9mm und einem 12mm Abstandshalter aufgebaut. Dieser Abstandshalter wird wiederum über eine Schraube an der Rückseite des Gehäuses geschraubt. Der DC Jack Adapter wird mit einer Mutter befestigt.
Wenn alles korrekt verschraubt ist, sollte der DC Jack Adapter in die Aussparung im Seitenteil passen.

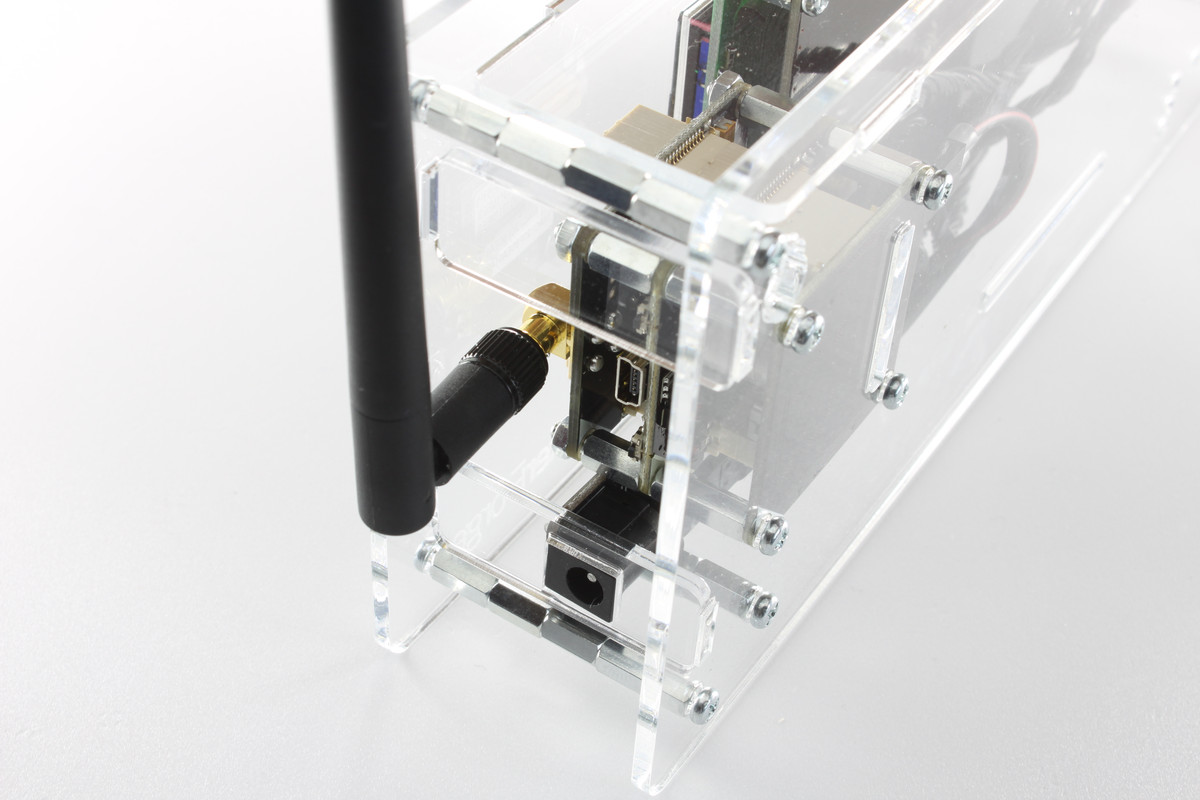

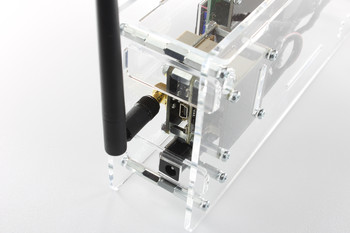

Das war's! Wir müssen nun nur wieder die Vorderseite auf die Rückseite schrauben. Falls eine Tinkerforge Antenne genutzt werden soll, so muss dies die große RP-SMA oder die Externe sein. Die kleine Antenne passt nicht.
