Tutorial - ESP32 Firmware

Die ESP32 Firmware ist modular aufgebaut und nutzt PlatformIO. Dieses Tutorial zeigt wie die ESP32 Firmware um ein eigenes Modul erweitert werden kann. Exemplarisch wird ein Modul zur Interaktion mit einem RGB LED Button Bricklet entwickelt. Als Editor wird Visual Studio Code verwendet.

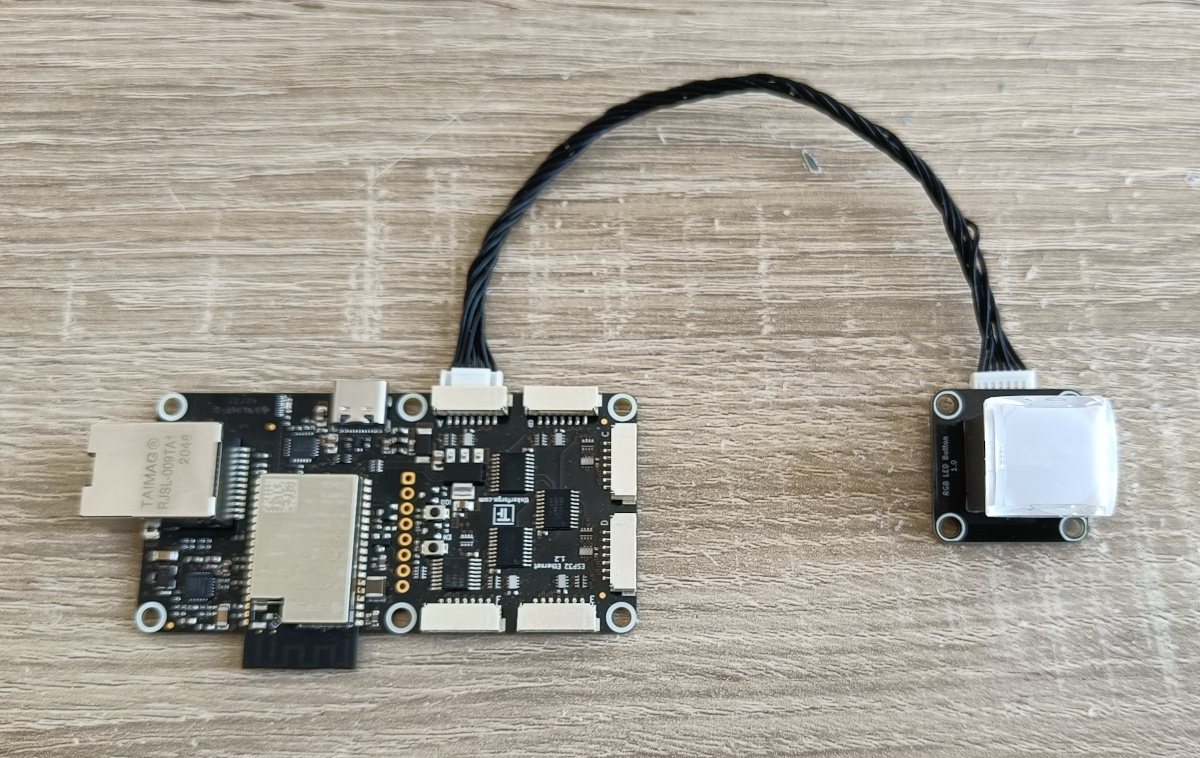

ESP32 Ethernet Brick mit angeschlossenem RGB LED Button Bricklet

Als erster Schritt muss das Bauen der ESP32 Standard-Firmware vorbereitet werden. Dazu sollte die Schritte aus der ESP32 Firmware Dokumentation durchgeführt werden.

Alle Pfade und Dateinamen in diesem Tutorial beziehen sich auf das software/ Verzeichnis der ESP32 Firmware. Achte bitte auch darauf das software/ Verzeichnis in Visual Studio Code als PlatformIO Projekt-Verzeichnis zu öffnen.

Dieses Tutorial ist in fünf Phasen unterteilt. Die jeweiligen Ausbaustufen des neuen Moduls liegen unbenutzt der ESP32 Firmware bereits bei und werden hier Schritt für Schritt erklärt.

Es können der ESP32 Brick und der ESP32 Ethernet Brick für dieses Tutorial verwendet werden. Der einzige Unterschied zwischen den beiden Bricks ist welche .ini Datei im Laufe des Tutorial abgeändert werden muss:

  • ESP32 Brick: esp32.ini
  • ESP32 Ethernet Brick: esp32_ethernet.ini

Um das jeweilige Tutorial-Modul zu aktivieren muss dessen Name am Ende der Optionen custom_backend_modules, custom_frontend_modules und custom_frontend_components der entsprechenden .ini Datei hinzufügt werden und die Firmware mittels "Upload and Monitor" Ausgabe in Visual Studio Code neu gebaut und auf den Brick geflasht werden.

Phase 1: Leeres Modul anlegen

Am Ende der esp32.ini bzw. esp32_ethernet.ini Datei wird wie oben beschrieben Tutorial Phase 1 den Backend- und Frontend-Modulen hinzugefügt.

Nachdem das Projekt neu compiliert und geflasht wurde taucht im Webinterface das neue Modul als eine leere Unterseite namens "Tutorial (Phase 1)" auf:

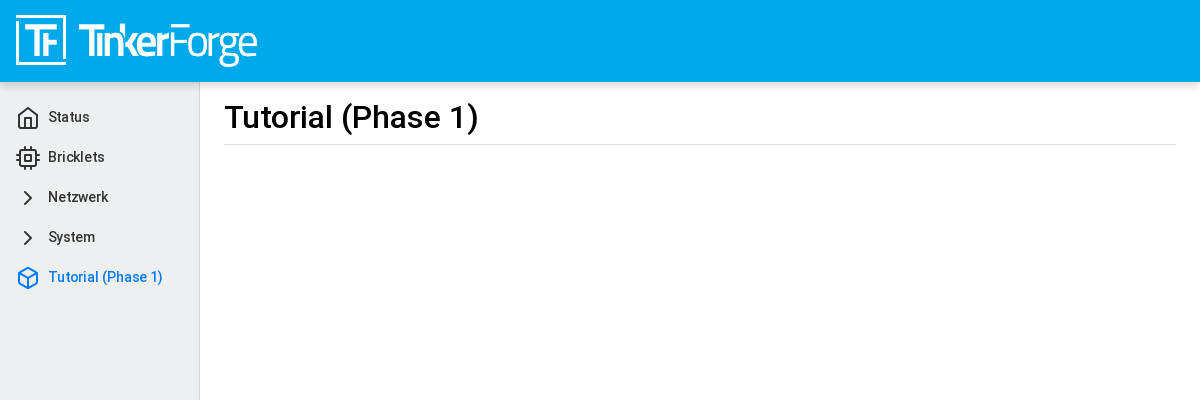

Webinterface (Phase 1)

Auf der seriellen Konsole wird die Meldung Tutorial (Phase 1) module initialized ausgegeben:

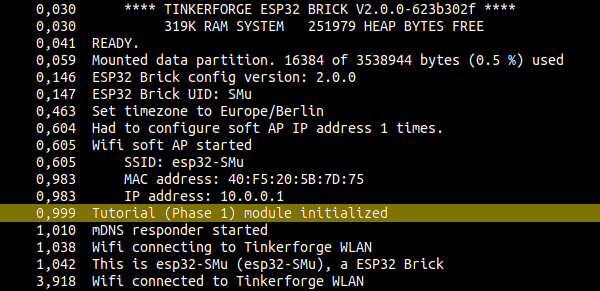

Serielle Konsole (Phase 1)

Module teilen sich in zwei Gruppen auf:

  • Backend: Diese sind Teil der Firmware und werden in C/C++ programmiert. Backend-Module stellen die eigentliche Funktionalität bereit und können mit der Hardware kommunizieren. Backend-Module befinden sich unter: src/modules/
  • Frontend: Diese sind Teil des Webinterfaces und werden in HTML/Sass/TypeScript programmiert. Frontend-Module stellen die Benutzerschnittstelle bereit und können mit den Backend-Modulen kommunizieren. Frontend-Module befinden sich unter: web/src/modules/

Typischerweise treten Module in Backend/Frontend-Paaren auf, dies ist aber nicht zwingend. Es kann Backend-Module ohne entsprechendes Frontend-Modul geben und anders herum.

Aus dem Modulname in der esp32.ini bzw. esp32_ethernet.ini Datei leitet sich der Verzeichnisname für das Modul ab. Aus Tutorial Phase 1 wird tutorial_phase_1 (alle Zeichen zu Kleinbuchstaben umwandeln und Leerzeichen durch Unterstriche ersetzen).

Dateien eines Backend-Moduls

Jedes Backend-Modul wird durch eine C++ Klasse repräsentiert. Der Name dieser Klasse leitet sich auch wieder aus dem Modulnamen ab. Aus Tutorial Phase 1 wird TutorialPhase1 (alle Leerzeichen entfernen).

Die Backend-Modul-Klasse muss in einer Header-Datei deklariert werden, deren Name dem Verzeichnisnamen des Moduls entspricht und .h angehängt hat. In diesem Fall also tutorial_phase_1.h.

Alle Dateien im Modulverzeichnis, die auf .cpp, .c oder .h enden, werden unabhängig von ihrem Namen mit in die Firmware kompiliert.

Dateien eines Frontend-Moduls

Jedes Frontend-Modul kann optional folgende Dateien beinhalten:

  • api.ts: TypeScript-Definition der Backend-API die dieses Frontend-Modul nutzt.
  • main.tsx: TypeScript-Code für die Preact Component für dieses Modul.
  • translation_de.json: Deutsche Übersetzung der Texte des Moduls.
  • translation_en.json: Englische Übersetzung der Texte des Moduls.

Phase 2: Kommunikation Backend zu Frontend

Modulname für die esp32.ini bzw. esp32_ethernet.ini Datei: Tutorial Phase 2 (Änderung des Eintrags von Phase 1 zu Phase 2 sowohl bei den Backend- als auch bei den Frontend-Modulen).

Mit diesem Modul aktiviert taucht im Webinterface eine Unterseite mit Farbanzeige namens "Tutorial (Phase 2)" auf:

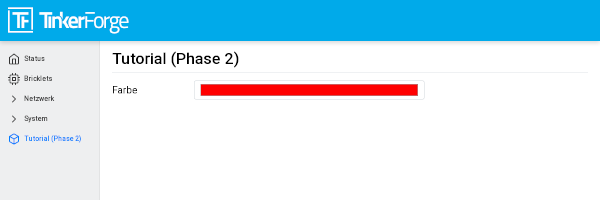

Webinterface (Phase 2), Farbe Rot

Die Farbe wird dabei durch das Backend-Modul festgelegt und an das Frontend-Modul kommuniziert. Dies funktioniert wie folgt:

Backend-Teil der Kommunikation

Das Backend-Modul repräsentiert die Daten, die zum Frontend-Modul kommuniziert werden sollen, strukturiert als ConfigRoot Objekt. In diesem Fall ist nur ein Element namens color vorhanden, das als Wert einen String mit exakt 7 Byte Länge hat, um eine Farbe in HTML Notation #RRGGBB zu speichern. Der Wert #FF0000 stellt die Farbe Rot dar. Auszug aus tutorial_phase_2.cpp dazu:

void TutorialPhase2::pre_setup()
{
    config = Config::Object({
        {"color", Config::Str("#FF0000", 7, 7)}
    });
}

Damit die Farbe an das Frontend-Modul kommuniziert wird, muss das ConfigRoot Objekt dem API Manager als Zustand bekannt gemacht werden. Dafür wird der Name tutorial_phase_2/config verwendet. Der API Manager überprüft dann alle 1000 Millisekunden das ConfigRoot Objekt auf Änderungen und schickt diese automatisch an das Frontend-Modul. Auszug aus tutorial_phase_2.cpp dazu:

void TutorialPhase2::register_urls()
{
    api.addState("tutorial_phase_2/config", &config);
}

Frontend-Teil der Kommunikation

Das Frontend-Modul legt in seiner api.ts Datei die Struktur der Daten fest, die es vom Backend-Modul empfangen will:

export interface config
{
    color: string
}

In der main.tsx Datei wird ein Event-Listener für den Zustand tutorial_phase_2/config erzeugt, damit die Preact Component reagieren kann, wenn vom API Manager Änderungen mitgeteilt werden. In der lambda-Funktion wird der aktuelle Wert des tutorial_phase_2/config Zustands abgefragt und der enthaltene Farbwert als color zur Anzeige an den Zustand der Preact Component zugewiesen:

util.addApiEventListener('tutorial_phase_2/config', () => {
    let config = API.get("tutorial_phase_2/config");

    this.setState({color: config.color});
});

Test der Kommunikation

Als Test kann der Farbwert in tutorial_phase_2.cpp von #FF0000 (Rot) zu #0000FF (Blau) geändert werden:

 void TutorialPhase2::pre_setup()
 {
     config = Config::Object({
         {"color", Config::Str("#0000FF", 7, 7)}
     });
 }

Jetzt wird im Webinterface Blau angezeigt:

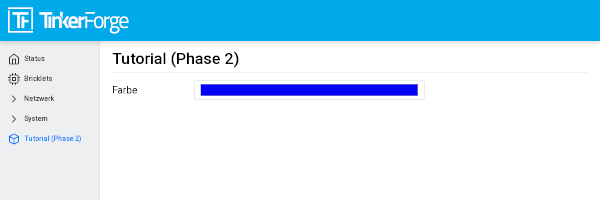

Webinterface (Phase 2), Farbe Blau

Phase 3: Kommunikation Frontend zu Backend

Modulname für die esp32.ini bzw. esp32_ethernet.ini Datei: Tutorial Phase 3

Mit diesem Modul aktiviert taucht im Webinterface eine Unterseite mit Farbanzeige namens "Tutorial (Phase 3)" auf:

Webinterface (Phase 3), Farbe Rot

Die Farbe kann jetzt über den Auswahldialog geändert werden.

Frontend-Teil der Kommunikation

In der main.tsx Datei wird auf den change Events des HTML Elements reagiert. Bei Änderung der Farbe wird der aktuelle Farbwert des HTML Elements abgefragt, damit ein neuer Wert für den tutorial_phase_3/config Zustand erstellt und dieser an das Backend-Modul übertragen wird:

<input class="form-control" type="color" value={this.state.color} onChange={(event) => {
    let config = {color: (event.target as HTMLInputElement).value.toString()};

    API.save("tutorial_phase_3/config", config, __("tutorial_phase_3.script.save_config_failed"));
}} />

Backend-Teil der Kommunikation

Das Backend-Modul repräsentiert die Daten, die vom Frontend-Modul empfangen werden können, strukturiert als ConfigRoot Objekt. Dies wird einfach als Kopie config_update des ersten ConfigRoot Objekts angelegt, da es die gleiche Struktur hat. Auszug aus tutorial_phase_3.cpp dazu:

 void TutorialPhase3::pre_setup()
 {
     config = Config::Object({
         {"color", Config::Str("#FF0000", 7, 7)}
     });

     config_update = config;
 }

Damit die Farbe vom Frontend-Modul empfangen werden kann, muss das zweite ConfigRoot Objekt dem API Manager als Kommando bekannt gemacht werden. Dafür wird der Name tutorial_phase_3/config_update verwendet. Der API Manager empfängt die Daten vom Frontend-Modul und ruft die Lambda-Funktion auf, um die Daten zu behandeln. Es wird eine Meldung auf die serielle Konsole ausgegeben und die neue Farbe gespeichert. Auszug aus tutorial_phase_3.cpp dazu:

 void TutorialPhase3::register_urls()
 {
     api.addState("tutorial_phase_3/config", &config);

     api.addCommand("tutorial_phase_3/config_update", &config_update, {}, [this]() {
         String color = config_update.get("color")->asString();

         logger.printfln("Tutorial (Phase 3) module received color update: %s", color.c_str());
         config.get("color")->updateString(color);
     }, false);
 }

Test der Kommunikation

Als Test kann der Farbwert im Webinterface von #FF0000 (Rot) zu #00FF00 (Grün) geändert werden:

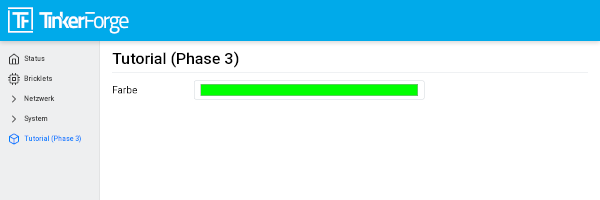

Webinterface (Phase 3), Farbe Grün

Auf der seriellen Konsole wird die Meldung Tutorial (Phase 3) module received color update: #00ff00 ausgegeben:

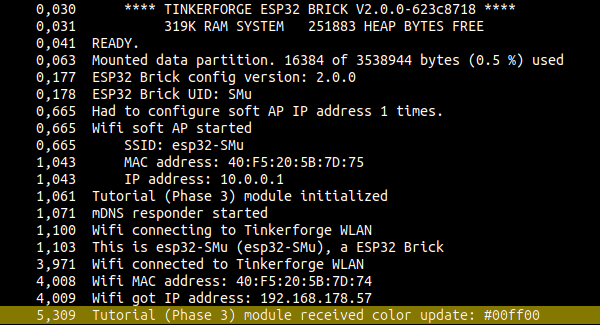

Serielle Konsole (Phase 3)

Phase 4: Kommunikation Backend zu Bricklet

Modulname für die esp32.ini bzw. esp32_ethernet.ini Datei: Tutorial Phase 4

Ab dieser Phase wird vorausgesetzt, dass am Brick ein RGB LED Button Bricklet angeschlossen ist. Der Bricklet-Anschluss kann dabei frei gewählt werden.

Mit diesem Modul aktiviert taucht im Webinterface eine Unterseite mit Farbanzeige namens "Tutorial (Phase 4)" auf:

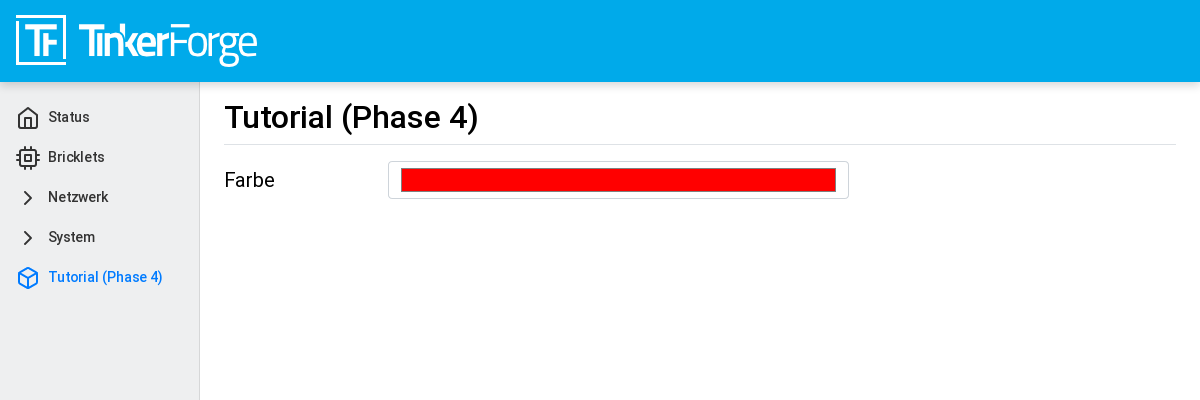

Webinterface (Phase 4)

Die Farbe kann jetzt über den Auswahldialog geändert und an das Backend-Modul und dadurch an das RGB LED Button Bricklet kommuniziert werden.

Die Kommunikation von Frontend zu Backend ist gleichgeblieben. Es wird jetzt zusätzlich im Backend mit dem RGB LED Button Bricklet über die C/C++ Bindings für Mikrocontroller kommuniziert. Dazu wird ein RGB LED Button Bricklet Objekt angelegt. Das zweite Parameter der tf_rgb_led_button_create Funktion kann verwendet werden, um per UID oder Port-Namen anzugeben welches RGB LED Button Bricklet gemeint ist. Wird dieser Parameter auf nullptr gesetzt, dann wird das erste verfügbare RGB LED Button Bricklet verwendet. Falls das RGB LED Button Bricklet Objekt nicht erzeugt werden kann, dann wird der Aufruf der setup Funktion vorzeitig beendet, bevor initialized auf true gesetzt wird. Dadurch blendet sich das Frontend-Modul auf dem Webinterface aus, da das benötige Backend-Modul nicht zur Verfügung steht. Auszug aus tutorial_phase_4.cpp dazu:

 void TutorialPhase4::setup()
 {
     if (tf_rgb_led_button_create(&rgb_led_button, nullptr, &hal) != TF_E_OK) {
         logger.printfln("No RGB LED Button Bricklet found, disabling Tutorial (Phase 4) module");
         return;
     }

     set_bricklet_color(config.get("color")->asString());

     logger.printfln("Tutorial (Phase 4) module initialized");

     initialized = true;
 }

Initial und bei Änderung der Farbe durch das Frontend-Modul wird die set_bricklet_color Funktion aufgerufen, um die LED Farbe des Bricklets zu ändern. Auszug aus tutorial_phase_4.cpp dazu:

 void TutorialPhase4::register_urls()
 {
     api.addState("tutorial_phase_4/config", &config);

     api.addCommand("tutorial_phase_4/config_update", &config_update, {}, [this]() {
         String color = config_update.get("color")->asString();

         logger.printfln("Tutorial (Phase 4) module received color update: %s", color.c_str());
         config.get("color")->updateString(color);
         set_bricklet_color(color);
     }, false);
 }

Die set_bricklet_color Funktion nimmt die Farbe in HTML Notation #RRGGBB entgegen und zerlegt diese in die Rot-, Grün- und Blau-Anteile, um diese dann per tf_rgb_led_button_set_color Funktion an das Bricklet zu senden. Auszug aus tutorial_phase_4.cpp dazu:

void TutorialPhase4::set_bricklet_color(String color)
{
    uint8_t red = hex2num(color.substring(1, 3));
    uint8_t green = hex2num(color.substring(3, 5));
    uint8_t blue = hex2num(color.substring(5, 7));

    if (tf_rgb_led_button_set_color(&rgb_led_button, red, green, blue) != TF_E_OK) {
        logger.printfln("Tutorial (Phase 4) module could not set RGB LED Button Bricklet color");
    }
}

Test der Kommunikation

Als Test kann der Farbwert im Webinterface von #FF0000 (Rot) zu #00FF00 (Grün) geändert werden.

Vor der Änderung zu Grün:

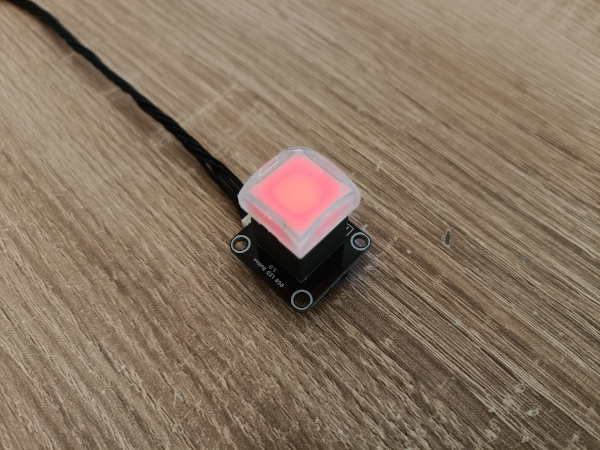

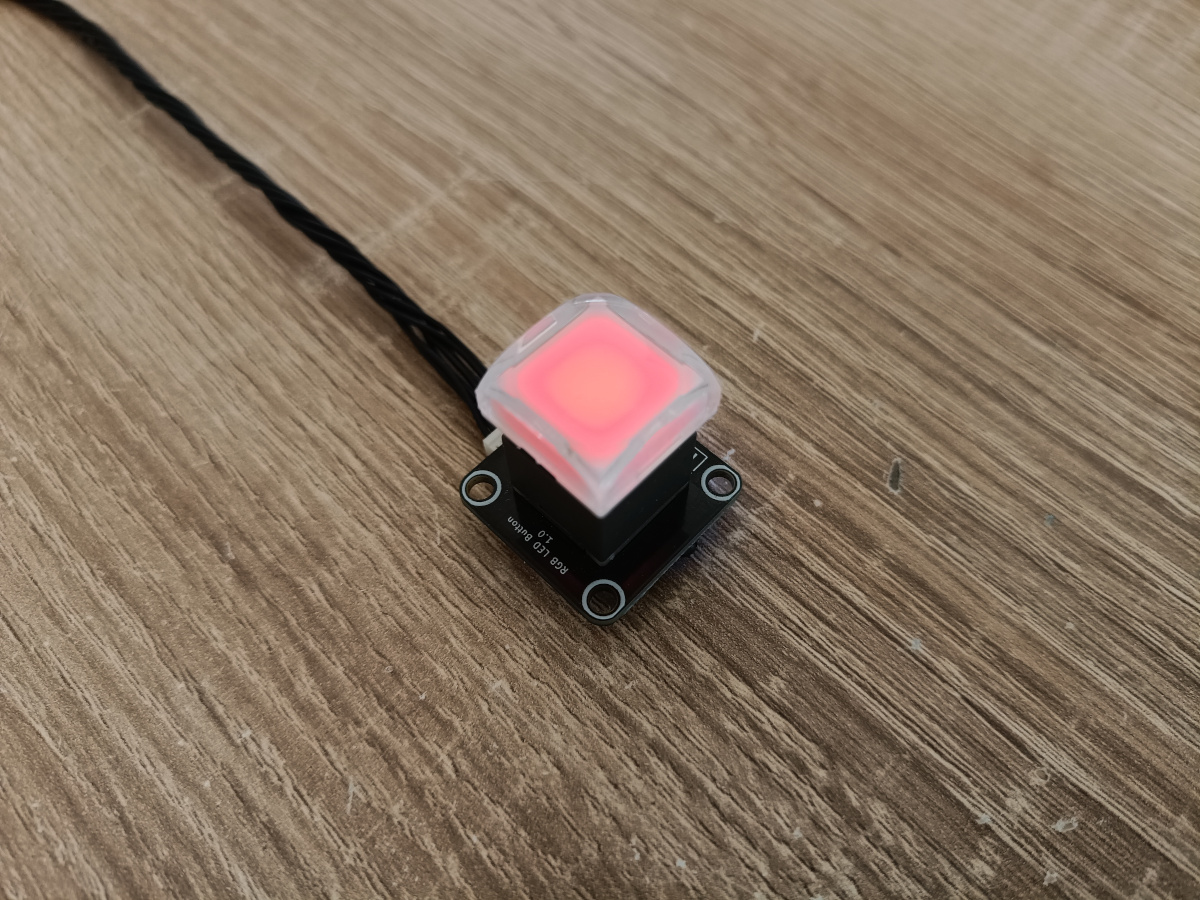

RGB LED Button Bricklet, Farbe Rot

Nach der Änderung zu Grün:

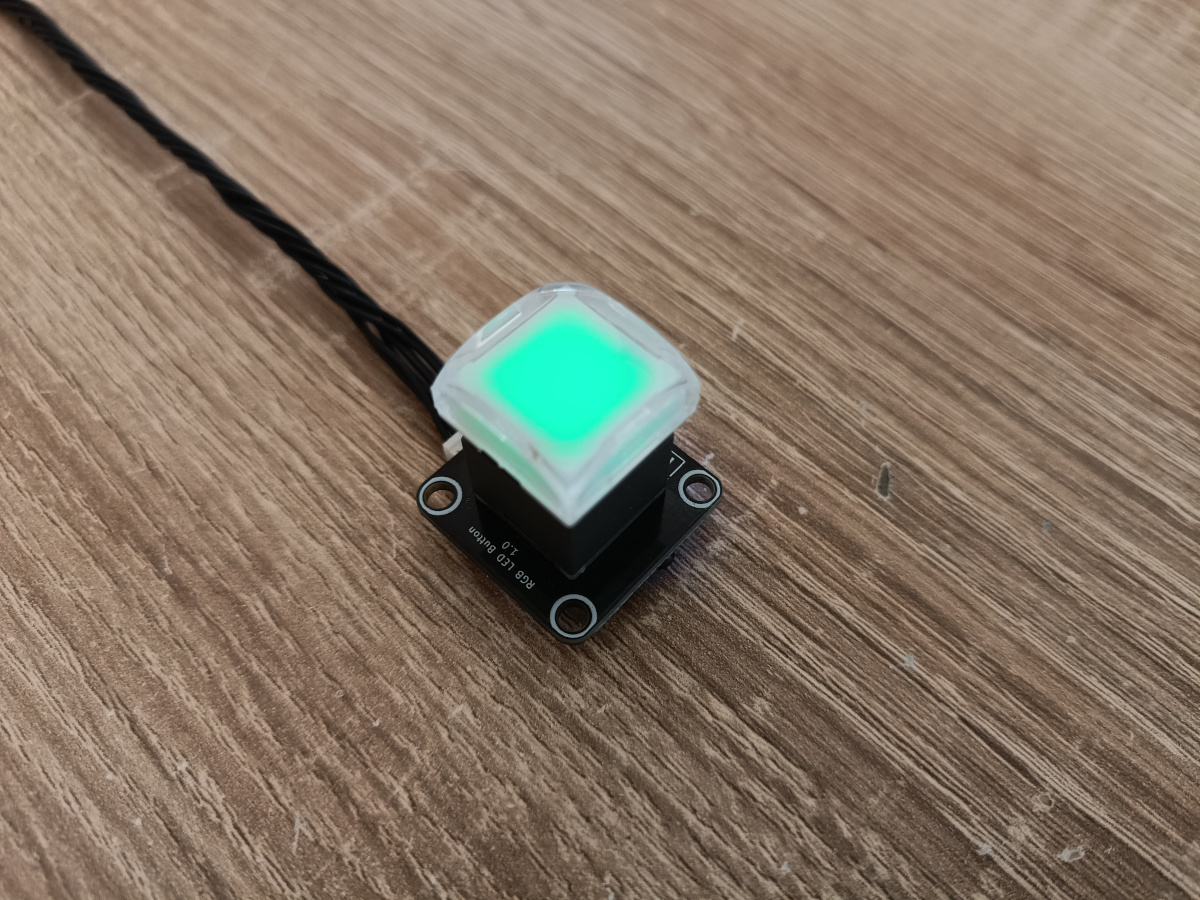

RGB LED Button Bricklet, Farbe Grün

Phase 5: Kommunikation Bricklet zu Backend/Frontend

Modulname für die esp32.ini bzw. esp32_ethernet.ini Datei: Tutorial Phase 5

Mit diesem Modul aktiviert taucht im Webinterface eine Unterseite mit Farb- und Tasteranzeige namens "Tutorial (Phase 5)" auf:

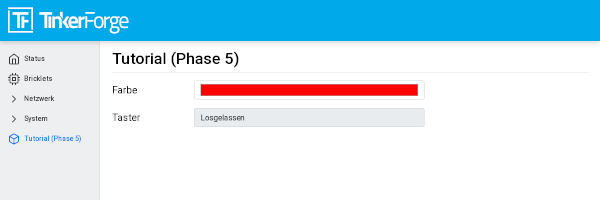

Webinterface (Phase 5)

Neben der Farbe wird auch der Zustand des Tasters angezeigt.

Zustand des Tasters übertragen

Die api.ts Datei des Frontend-Moduls wird erweitert, um den Zustand des Tasters vom Backend-Modul abfragen zu können. Die neue button Variable kann nicht dem existierenden config Zustand hinzugefügt werden, da der config Zustand vom Frontend-Modul geändert werden kann, die button Variable im Frontend-Modul aber nur lesend zugegriffen werden können soll:

 export interface config
 {
     color: string
 }

 export interface state
 {
     button: boolean
 }

Entsprechend muss auch ein neues ConfigRoot Objekt angelegt werden. Auszug aus tutorial_phase_5.cpp dazu:

 void TutorialPhase5::pre_setup()
 {
     config = Config::Object({
         {"color", Config::Str("#FF0000", 7, 7)}
     });

     config_update = config;

     state = Config::Object({
         {"button", Config::Bool(false)}
     });
 }

Dieses neue ConfigRoot Objekt muss dann auch dem API Manager als weiterer Zustand bekannt gemacht werden. Dafür wird der Name tutorial_phase_5/state verwendet, entsprechend der Änderung der api.ts im Frontend-Modul. Auszug aus tutorial_phase_5.cpp dazu:

 void TutorialPhase5::register_urls()
 {
     api.addState("tutorial_phase_5/config", &config);

     api.addCommand("tutorial_phase_5/config_update", &config_update, {}, [this]() {
         String color = config_update.get("color")->asString();

         logger.printfln("Tutorial (Phase 5) module received color update: %s", color.c_str());
         config.get("color")->updateString(color);
         set_bricklet_color(color);
     }, false);

     api.addState("tutorial_phase_5/state", &state, {}, true);
 }

Um auf einen Tasterdruck reagieren zu können wird die Funktion button_state_changed_handler als Handler für den Button-State-Changed-Callback des RGB LED Button Bricklets registriert. Dadurch wird diese Funktion beim Drücken und Loslassen des Tasters automatisch aufgerufen und die Zustandsänderung kann entsprechend behandelt werden. Auszug aus tutorial_phase_5.cpp dazu:

 static void button_state_changed_handler(TF_RGBLEDButton *rgb_led_button, uint8_t state, void *user_data)
 {
     TutorialPhase5 *tutorial = (TutorialPhase5 *)user_data;
     tutorial->state.get("button")->updateBool(state == TF_RGB_LED_BUTTON_BUTTON_STATE_PRESSED);
 }

 void TutorialPhase5::setup()
 {
     if (tf_rgb_led_button_create(&rgb_led_button, nullptr, &hal) != TF_E_OK) {
         logger.printfln("No RGB LED Button Bricklet found, disabling Tutorial (Phase 5) module");
         return;
     }

     set_bricklet_color(config.get("color")->asString());

     tf_rgb_led_button_register_button_state_changed_callback(&rgb_led_button, button_state_changed_handler, this);
     uint8_t state;

     if (tf_rgb_led_button_get_button_state(&rgb_led_button, &state) != TF_E_OK) {
         logger.printfln("Could not get RGB LED Button Bricklet button state");
     } else {
         state.get("button")->updateBool(state == TF_RGB_LED_BUTTON_BUTTON_STATE_PRESSED);
     }

     logger.printfln("Tutorial (Phase 5) module initialized");

     initialized = true;
 }

In der main.tsx Datei des Frontend-Moduls muss dann auf die Änderung des neuen Zustands tutorial_phase_5/state für den Tasterzustand genau so reagiert werden, wie auf die Änderung des bisherigen tutorial_phase_5/config Zustand für die Farbe:

util.addApiEventListener('tutorial_phase_5/state', () => {
    let state = API.get("tutorial_phase_5/state");

    this.setState({button: state.button});
});

Ein Druck auf den Taster wird im Webinterface angezeigt:

Webinterface (Phase 5), Taster gedrückt

Auf externe Farbänderungen reagieren

Die Standard-Firmware macht die angeschlossenen Bricklets durch das Proxy-Modul extern über die API Bindings und damit auch Brick Viewer zugänglich. Farbänderungen des RGB LED Button Bricklets über diesen Weg werden vom Tutorial-Modul bisher nicht wahrgenommen und daher nicht auf dem Webinterface angezeigt.

Damit externe Farbänderungen vom Tutorial-Modul auch wahrgenommen werden können wird die Farbe alle 1000 Millisekunden vom RGB LED Button Bricklet abgefragt und bei Änderung automatisch über den API Manager an das Webinterface übertragen. Auszug aus tutorial_phase_5.cpp dazu:

 void TutorialPhase5::setup()
 {
     // ...

     uint8_t button_state;

     if (tf_rgb_led_button_get_button_state(&rgb_led_button, &button_state) != TF_E_OK) {
         logger.printfln("Could not get RGB LED Button Bricklet button state");
     } else {
         state.get("button")->updateBool(button_state == TF_RGB_LED_BUTTON_BUTTON_STATE_PRESSED);
     }

     task_scheduler.scheduleWithFixedDelay([this]() {
         poll_bricklet_color();
     }, 0, 1000);

     logger.printfln("Tutorial (Phase 5) module initialized");

     initialized = true;
 }

 void TutorialPhase5::poll_bricklet_color()
 {
     uint8_t red, green, blue;

     if (tf_rgb_led_button_get_color(&rgb_led_button, &red, &green, &blue) != TF_E_OK) {
         logger.printfln("Could not get RGB LED Button Bricklet color");
         return;
     }

     String color = "#" + num2hex(red) + num2hex(green) + num2hex(blue);
     config.get("color")->updateString(color);
 }

Änderung der Farbe von Rot auf Gelb in Brick Viewer:

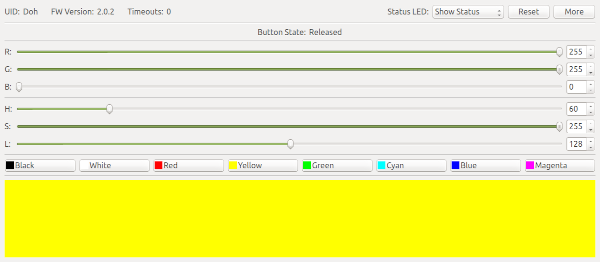

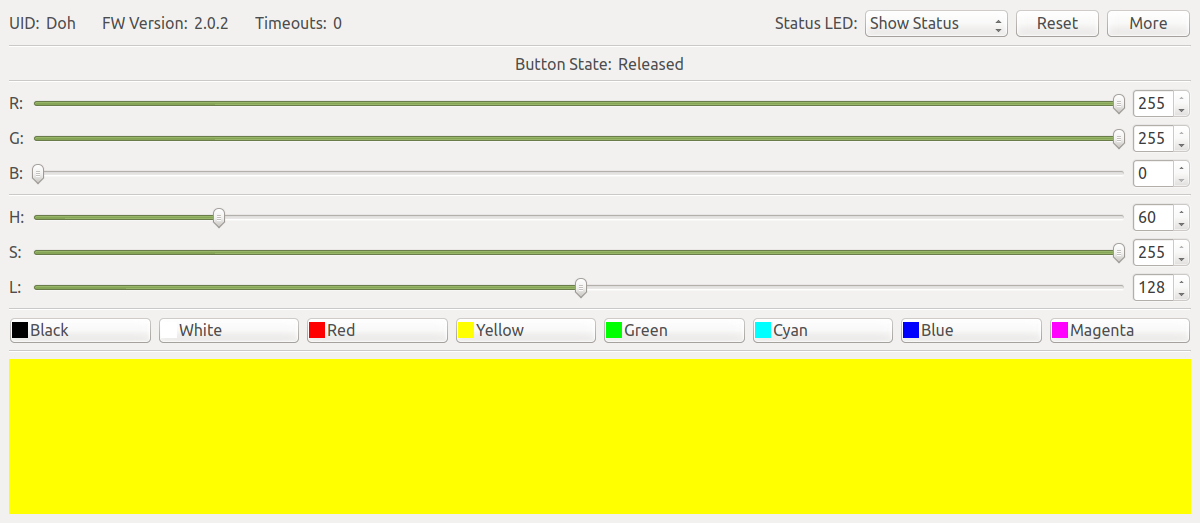

Brick Viewer (Phase 5), Gelb

Jetzt wird im Webinterface Gelb angezeigt:

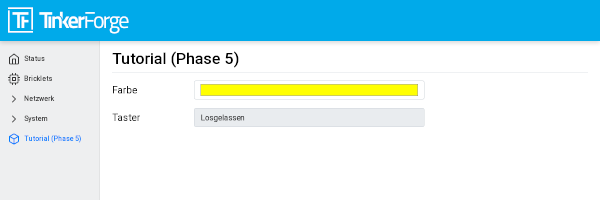

Webinterface (Phase 5), Gelb

Damit ist der gesamte Kommunikationsweg von Hardware durch Firmware zum Webinterface und zurück durchlaufen und dieses Tutorial abgeschlossen.
