Debug Brick¶
Features¶
- Für Firmware Entwickler

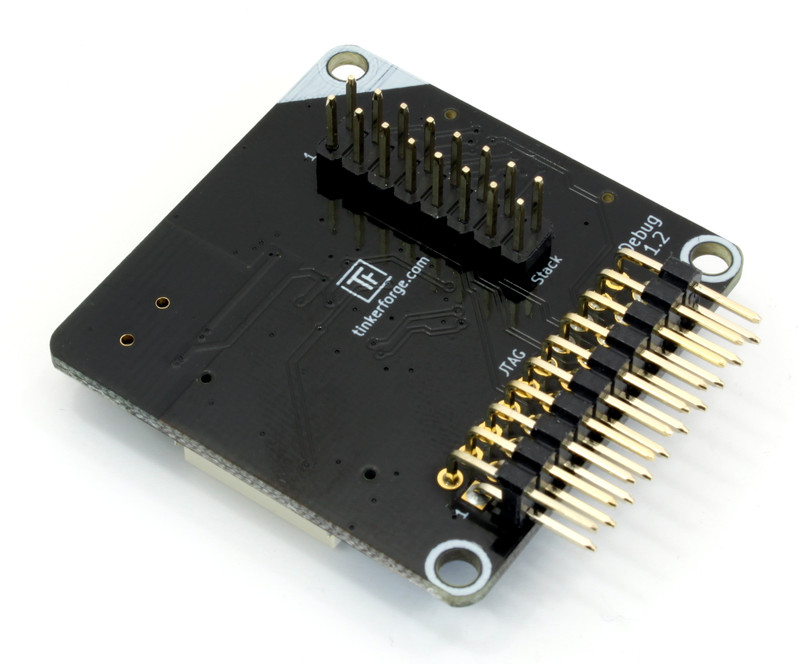

- JTAG und serielle Konsole
Beschreibung¶

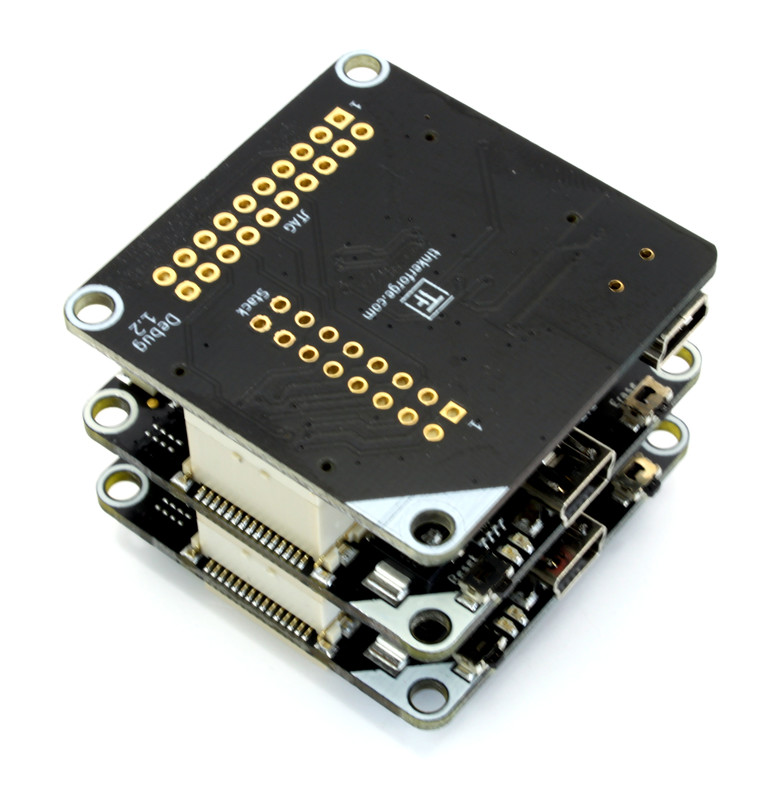

Der Debug Brick kann benutzt werden um Debug-Möglichkeiten wie JTAG und eine serielle Konsole zu Bricks, Bricklets und Stapeln hinzuzufügen.
Ein Debug Brick kann zum Debuggen der Low Level C Firmware von Bricks und Bricklets benutzt werden. Es ist nicht dafür gedacht für PC basierte Programmierung genutzt zu werden.

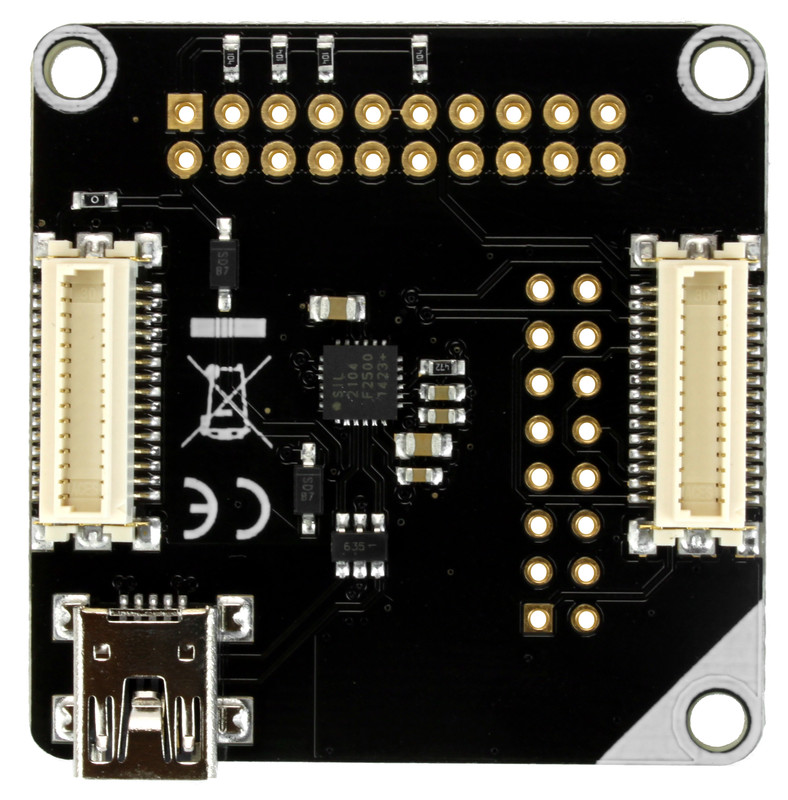

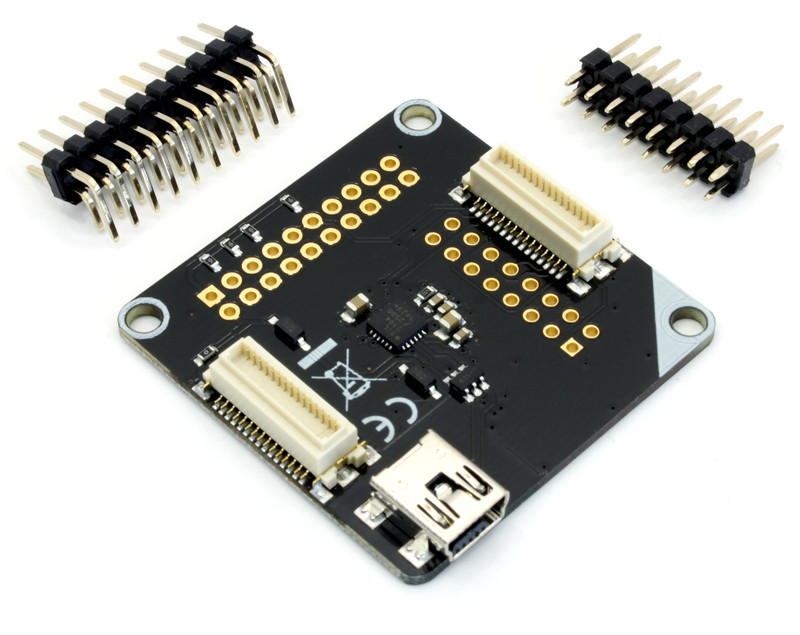

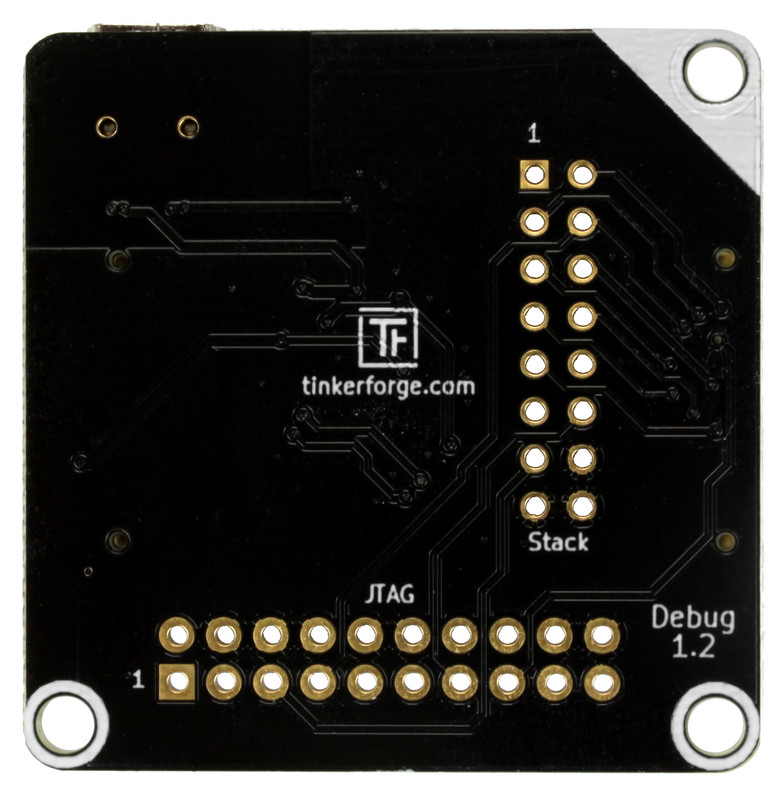

In Hardware Version 1.2 wurde der D-Sub 9 Anschluss durch einen Mini-USB Anschluss und einen Silicon Labs CP2104 USB-nach-Seriell Wandler ersetzt. Dieser Wandler benötigt einen extra Treiber der von der Silicon Labs Webseite heruntergeladen werden kann.
Technische Spezifikation¶
| Eigenschaft | Wert |
|---|---|
| Abmessungen (B x T x H) | 40 x 40 x 8mm (1,57 x 1,57 x 0,31") |
| Gewicht | 8g |
Ressourcen¶
- Schaltplan (Download)
- Platinenlayout (Download)
- 3D Modell (Online ansehen | Download: STEP, FreeCAD)
Bekannte Fehler/Probleme¶

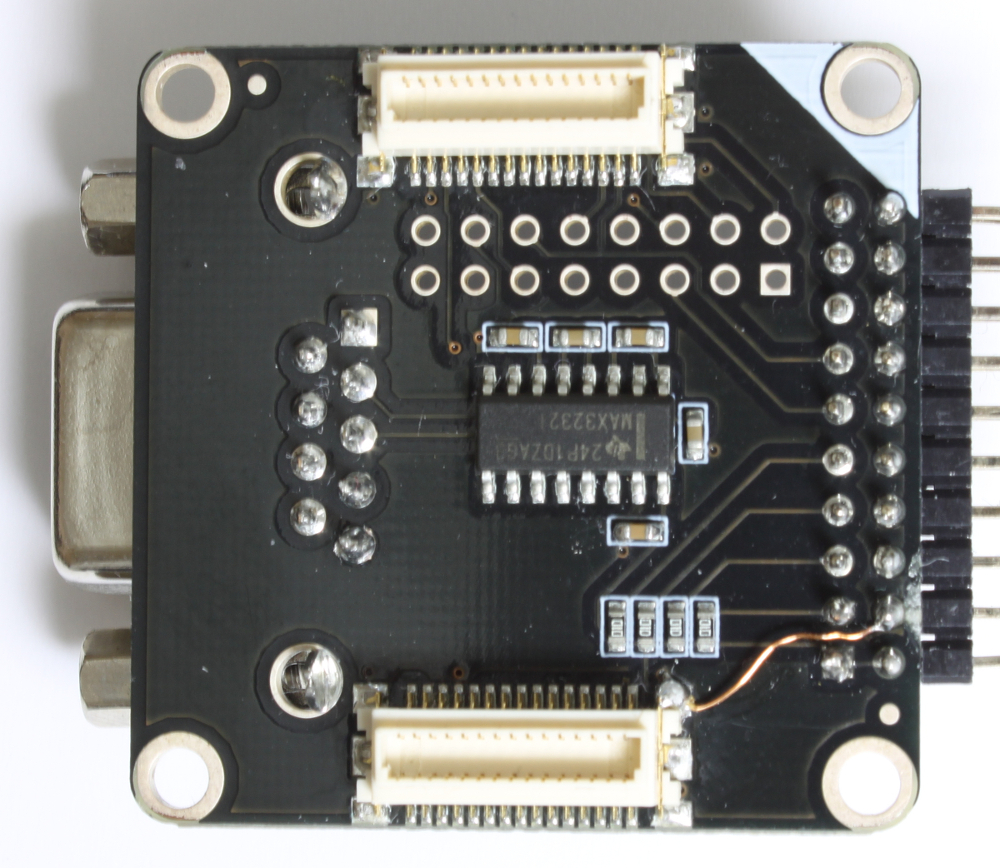

Bei dem (nicht mehr verkauften) Debug Brick mit Hardware Version 1.1 sind die GND Pins des JTAG Steckers nicht verbunden. Dies kann zu Problemen mit der JTAG Verbindung führen. Die serielle Konsole ist davon nicht betroffen. Das JTAG Problem kann über das Anlöten eines Drähtchens zwischen einem GND Pin des JTAG Steckers und GND auf der Platine behoben werden. Der Fehler wird in der nächsten Hardwareversion behoben.
