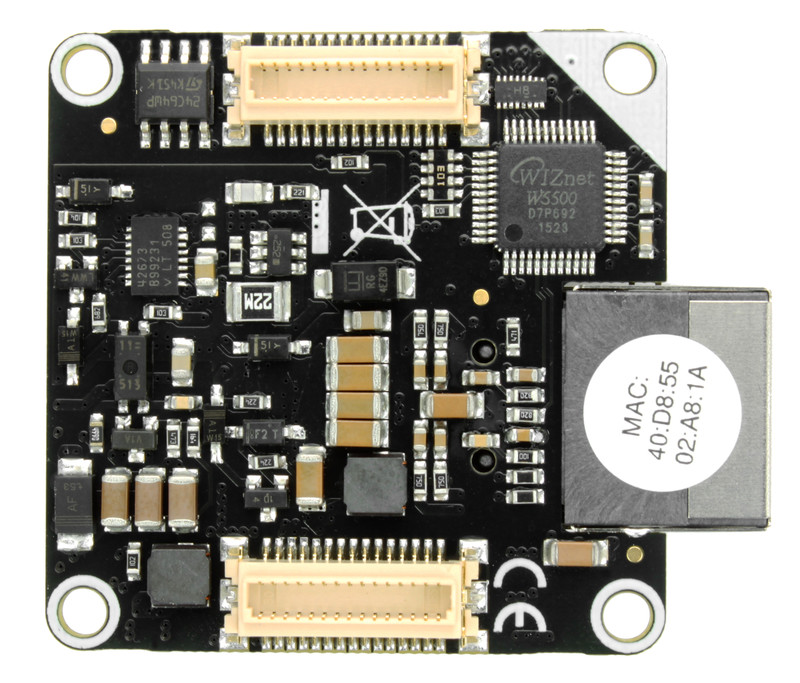

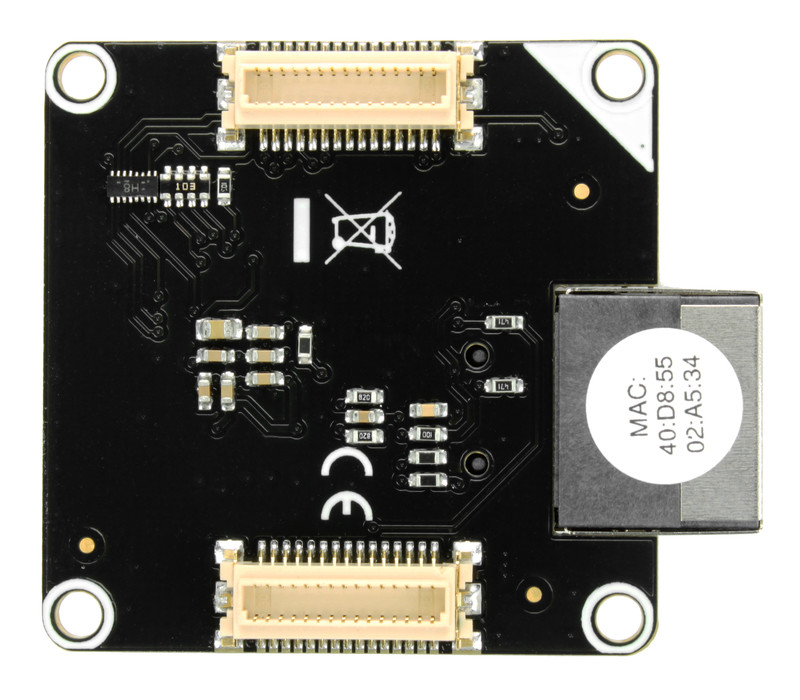

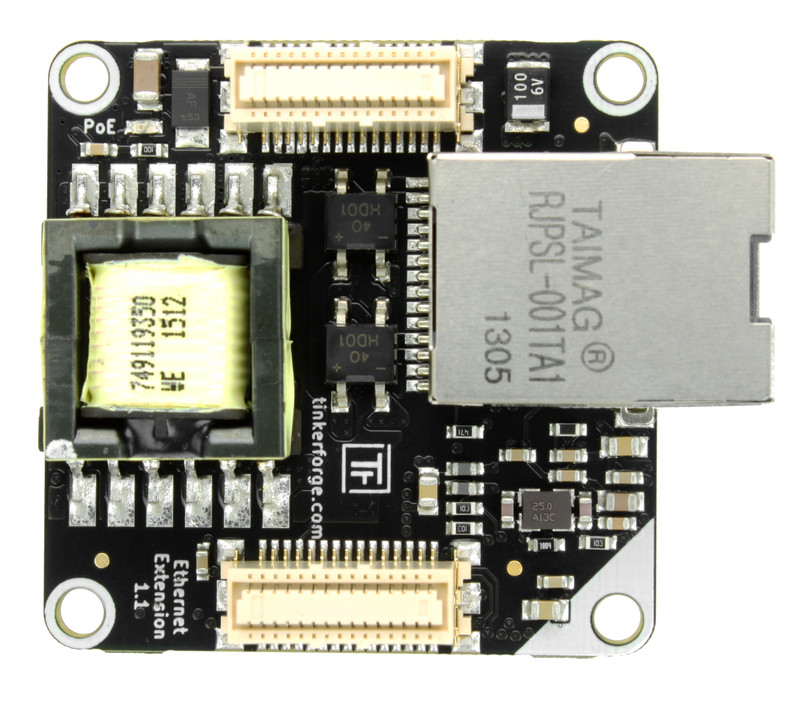

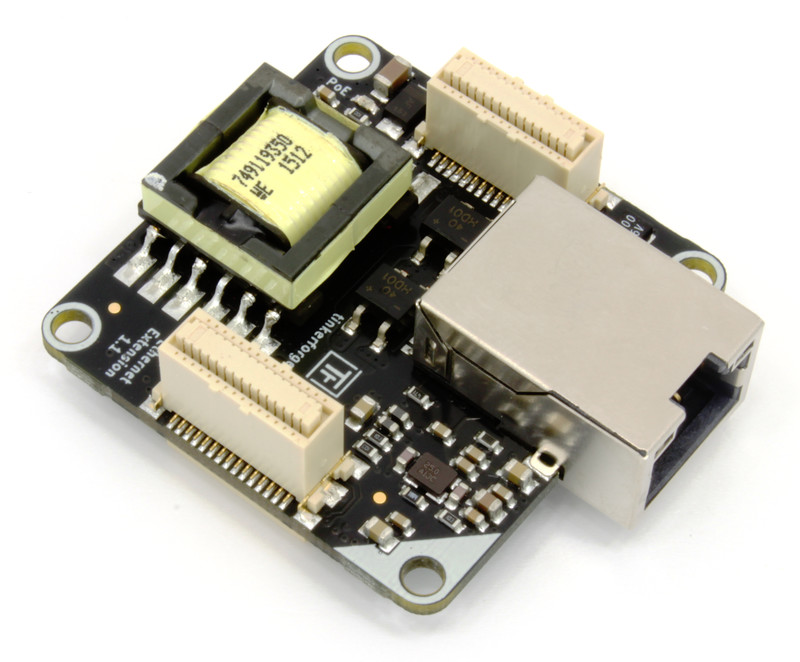

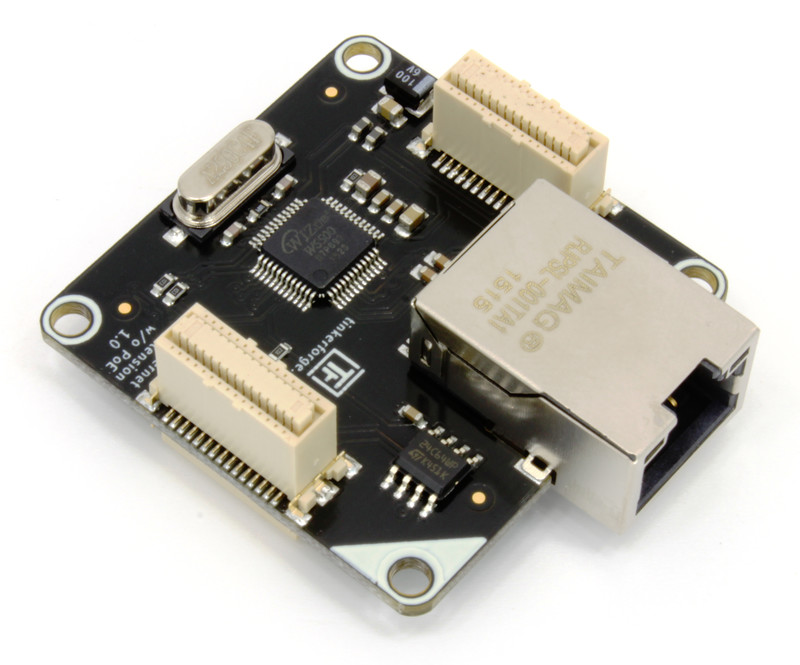

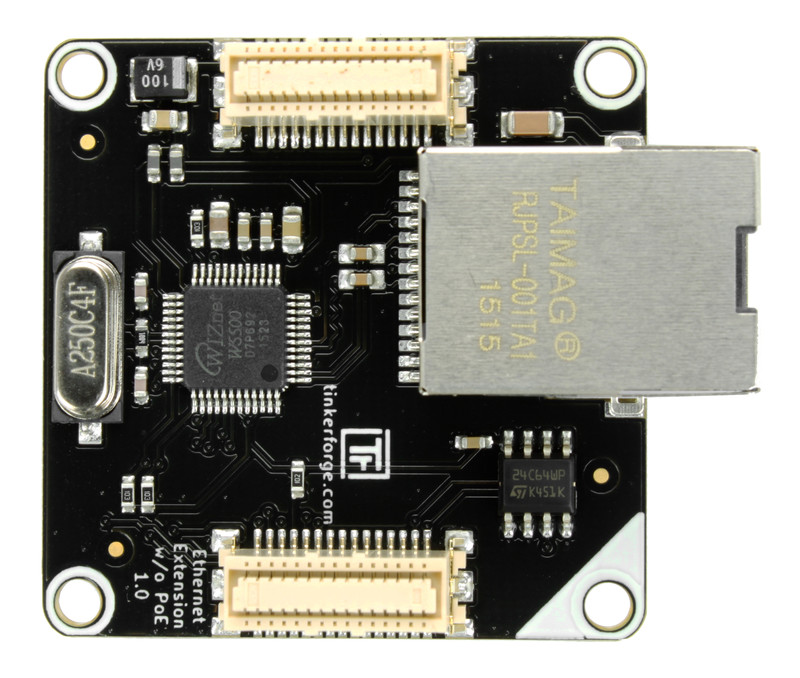

Ethernet Master Extension¶
Features¶
- Kommuniziere direkt mit Bricks/Bricklet ohne Brickd
- Unterstützt 10/100 Mbit/s Ethernet (1000 Mbit/s kompatibel)
- Integrierte PoE Stromversorgung (PD Class 0 für IEEE 802.3af)
- Ermöglicht die Stromversorgung eines Stapels per Ethernetkabel
Beschreibung¶

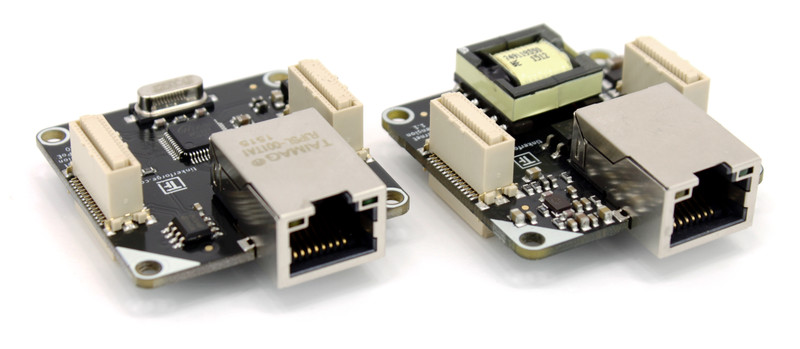

Mit dieser Ethernet Extension können Bricks und Bricklets in ein LAN integriert werden. 10BaseT/100BaseTX Ethernet wird unterstützt und das Modul ist 1000BaseTX kompatibel. Die Extension wird in zwei Varianten angeboten: In der PoE Variante verfügt diese über eine integrierte PoE Stromversorgung, die eine Versorgung der angeschlossenen Module nach Industriestandard IEEE 802.3af ermöglicht, so dass sowohl über PoE Injektoren als auch über PoE fähige Switche versorgt werden kann. Zusätzlich ist eine zweite Variante ohne PoE erhältlich.
Da die Extension selbst die von der API generierten TCP/IP Pakete behandeln kann, ist es möglich direkt vom Smartphone, Tablet oder (Embedded) PC zu steuern. Der Brick Daemon ist nicht mehr notwendig.

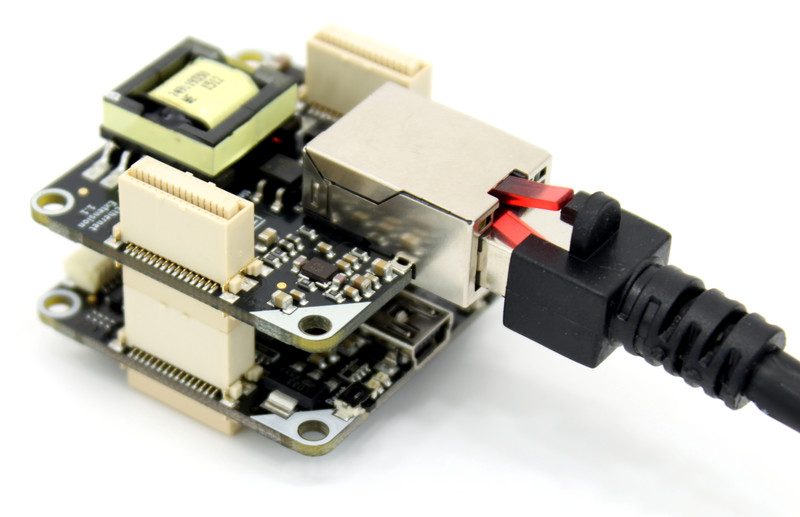

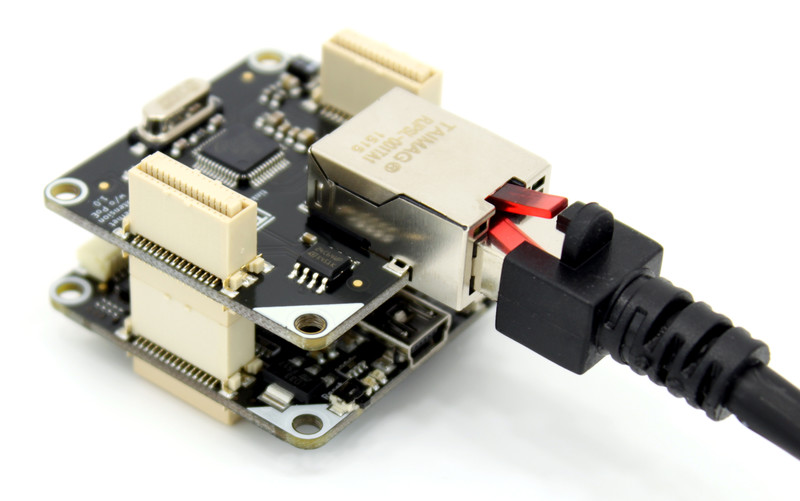

Die Ethernet Extension kann zusammen mit einem Master Brick oder einem RED Brick genutzt werden. Wenn andere Bricks gesteuert werden sollen, so kann ein Stapel aus diesen gebaut werden und auf den Master Brick bzw. RED Brick gesteckt werden. Wenn Bricklets verwendet werden sollen, so können diese einfach an einen beliebigen Brick im Stapel angeschlossen werden (Mit Ausnahme des RED Bricks).
Aus Programmierersicht ist die Nutzung einer Ethernet Extension absolut transparent, d.h. alle Bricks und Bricklets können so genutzt werden als ob sie direkt per USB mit dem steuernden Gerät verbunden wären.
Der benutzte Master Brick muss eine Firmware Version von 2.1.0 oder neuer besitzen um diese Extension nutzen zu können.
Die folgenden Kombinationen von Extensions in einem Stapel sind möglich. Die Reihenfolge im Stapel ist dabei nicht relevant:
- Ethernet / RS485 Master
Technische Spezifikation¶
| Eigenschaft | Wert |
|---|---|
| Stromverbrauch | 100mA (Durchschnitt), 175mA (Maximum) |
| PoE 5V Stapelversorgung | > 1A |
| Ethernet Unterstützung | 10BaseT/100BaseTX, 1000BaseTX kompatible |
| Maximale Anzahl gleichzeitiger Verbindungen | 7 |
| Abmessungen (B x T x H) | 40 x 40 x 16mm (1,57 x 1,57 x 0,63") |
| Gewicht | 22g |
Ressourcen¶
- W5500 Datenblatt (Download)
- Schaltplan (Download: Mit PoE, Ohne PoE)

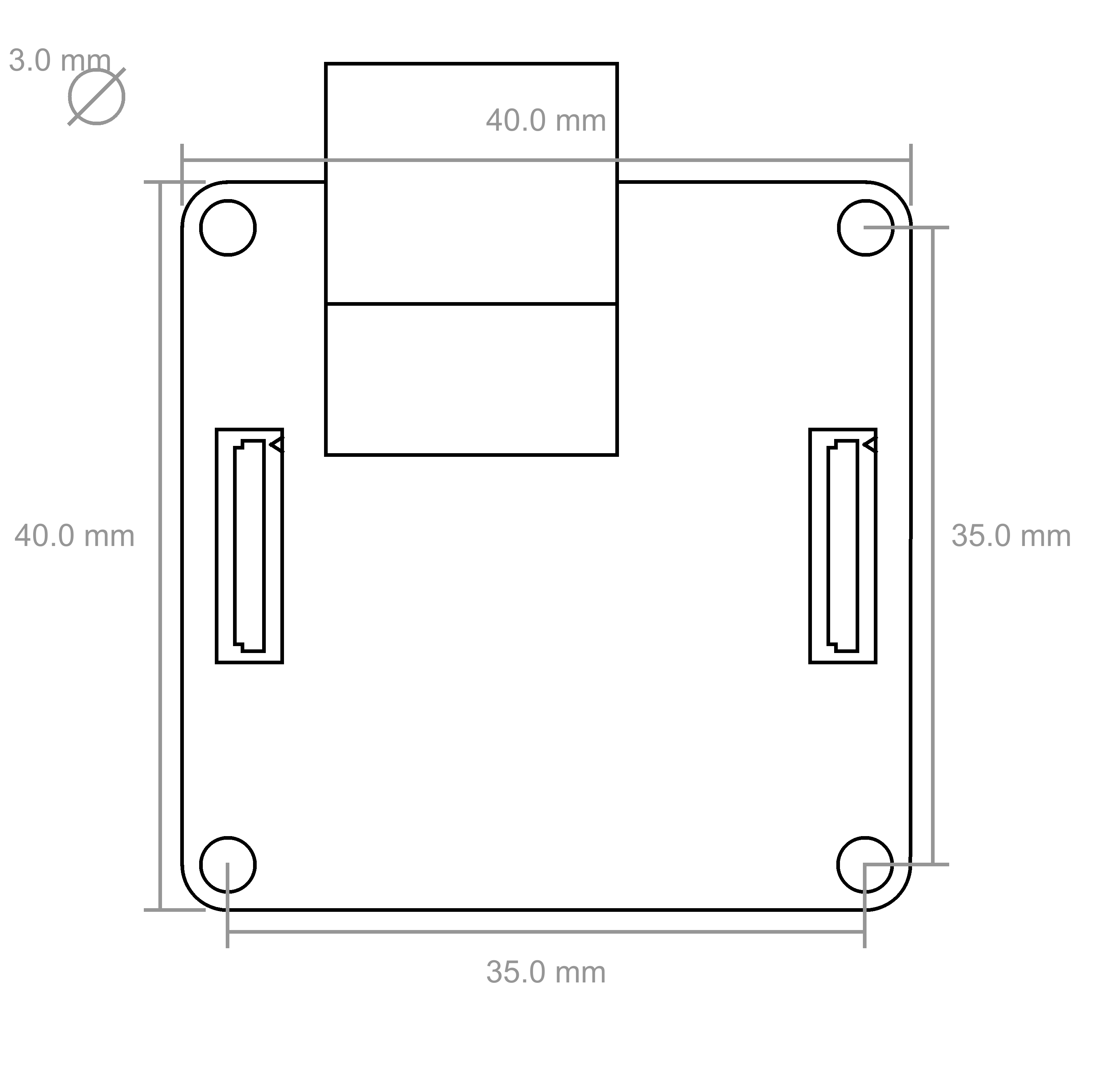

- Umriss und Bohrplan (Download)
- Quelltexte und Platinenlayout (Download)
- 3D Modell (Online ansehen: PoE, ohne PoE | Download: STEP PoE, STEP ohne PoE, FreeCAD PoE, FreeCAD ohne PoE)
Ethernet Konfiguration¶

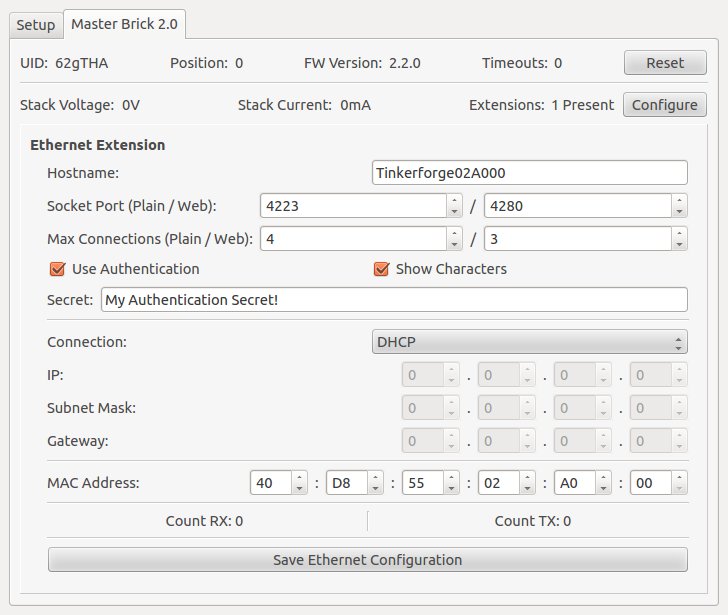

Die Ethernet Extension kann in zwei Modi konfiguriert werden: DHCP oder statische IP. Nur im statische IP Modus sind IP, Subnet Mask und Gateway einzutragen.
Die MAC Adresse der Ethernet Extension ist nicht fest und wird von uns vergeben. Sollte diese aus irgendeinem Grund verloren gehen, so ist sie dem Aufkleber auf der Ethernet Extension zu entnehmen.
Nach Abschluss der Konfiguration sollte der Button "Save Ethernet Configuration" geklickt werden und der Master Brick neu gestartet werden.
WebSockets¶
Die Ethernet Extension unterstützt seit Master Brick Firmware Version 2.2.0 WebSockets. Die "Max Connections" Einstellung erlaubt die sieben Sockets der Ethernet Extension nach belieben zwischen normalen und WebSocket-Verbindungen aufzuteilen.
WebSockets werden von der Browser-Version der JavaScript Bindings verwendet um Bricks und Bricklets zu steuern.
Authentifizierung¶
Die Ethernet Extension unterstützt seit Master Brick Firmware Version 2.2.0 Authentifizierung. Diese ist standardmäßig deaktiviert. Um Authentifizierung zu aktivieren muss das Häkchen bei "Use Authentication" gesetzt und ein Authentifizierungsgeheimnis eingetragen werden. Das Geheimnis kann maximal 64 ASCII Zeichen lang sein. Nachdem die Konfiguration gespeichert und der Master Brick neugestartet wurde ist Authentifizierung aktiv.
Ab jetzt muss jede TCP/IP Verbindung zur Ethernet Extension zuerst nachweisen, dass sie das Authentifizierungsgeheimnis kennt, bevor normale Kommunikation stattfinden kann. Für mehr Informationen zur Authentifizierung siehe das dazugehörige Tutorial.
PoE Stromversorgung¶
Um einen Stapel aus Bricks und Bricklets über PoE zu versorgen kann zum Beispiel ein PoE Injektor benutzt werden. Die Ethernet Extension versorgt dann den kompletten Stapel. Aktives PoE wird über die grüne LED auf der Extension angezeigt.
Servos und (Schritt-) Motoren angeschlossen an DC-, Servo- oder Stepper Bricks können nicht über PoE versorgt werden, da die PoE Spannung hierfür zu hoch wäre.
Die Ethernet Extension kann zusammen mit einer Step-Down Power Supply betrieben werden.
Programmierschnittstelle¶
Siehe Master Brick Dokumentation.
