ESP32 Power Supply¶
Features¶
- Versorgt ein ESP32 Brick oder ESP32 Ethernet Brick mit 5V
- Eingangsspannung 7V bis 27V DC
Beschreibung¶
Die ESP32 Power Supply kann genutzt werden um einen ESP32 Brick oder einen ESP32 Ethernet Brick und die damit verbundenen Bricklets mit Strom zu versorgen. Die Power Supply erzeugt 5VDC von einer Eingangsspannung zwischen 7V und 27V DC.

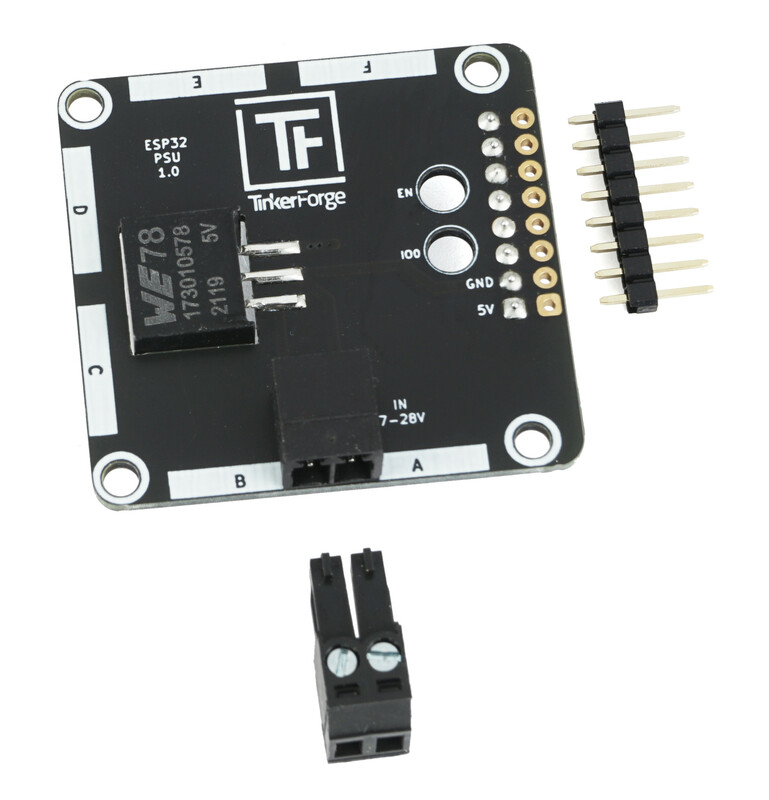

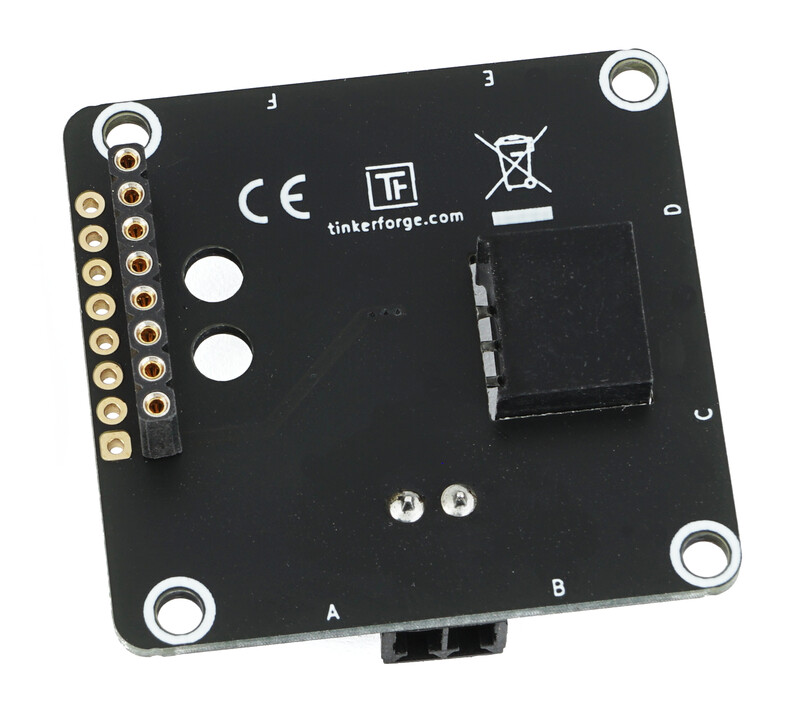

Das Modul ist 40 x 40mm groß und kann direkt über den Brickletanschlüssen des Bricks mit 10mm Abstandsbolzen montiert werden. Die elektrische Verbindung zum Brick erfolgt über den GPIO header des ESP32 (Ethernet) Bricks.
Technische Spezifikation¶
| Eigenschaft | Wert |
|---|---|
| Stromverbrauch | 20-30mA, abhängig von der Eingangsspannung |
| Minimale/Maximale Eingangsspannung | 7V/27V DC |
| Maximaler Ausgangsstrom | 5V Versorgung: 1A |
| Abmessungen (B x T x H) | 40 x 40 x 11mm (1,57 x 1,57 x 0,43") |
| Gewicht | 9g |
Ressourcen¶
Elektrischer Anschluss und Befestigung¶
Um die ESP32 Power Supply auf einen ESP32 Brick oder ESP32 Ethernet Brick aufzustecken mussen zuerst die Stiftleiste auf der Oberseite des ESP32 (Ethernet) Bricks eingelötet werden.

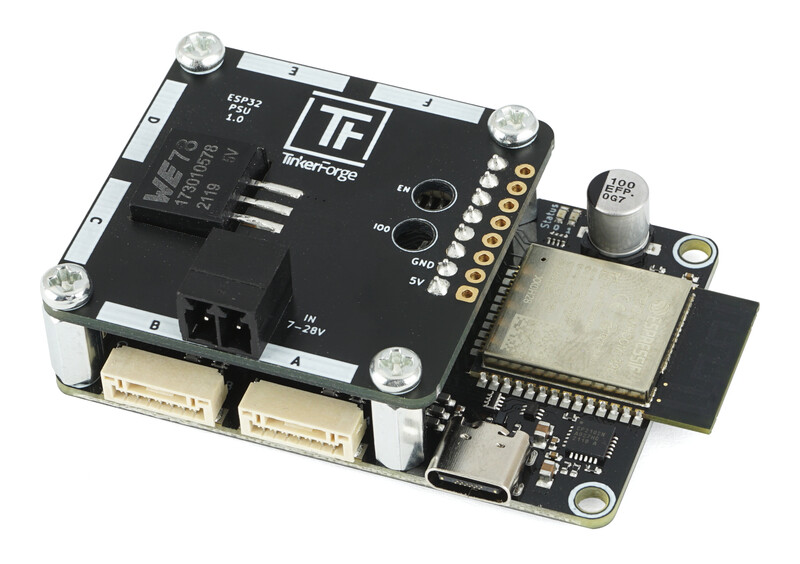

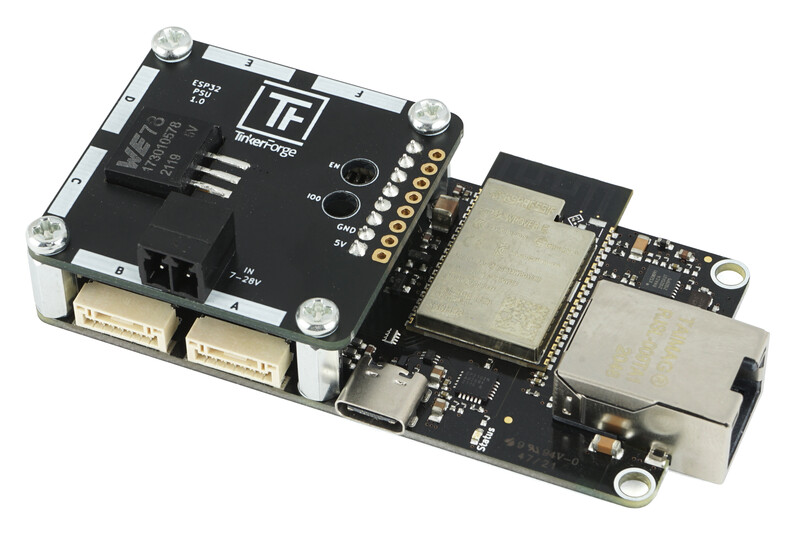

Anschließend kann die Power Supply auf den Brick mit vier 10mm Abstandsbolzen befestigt werden.
