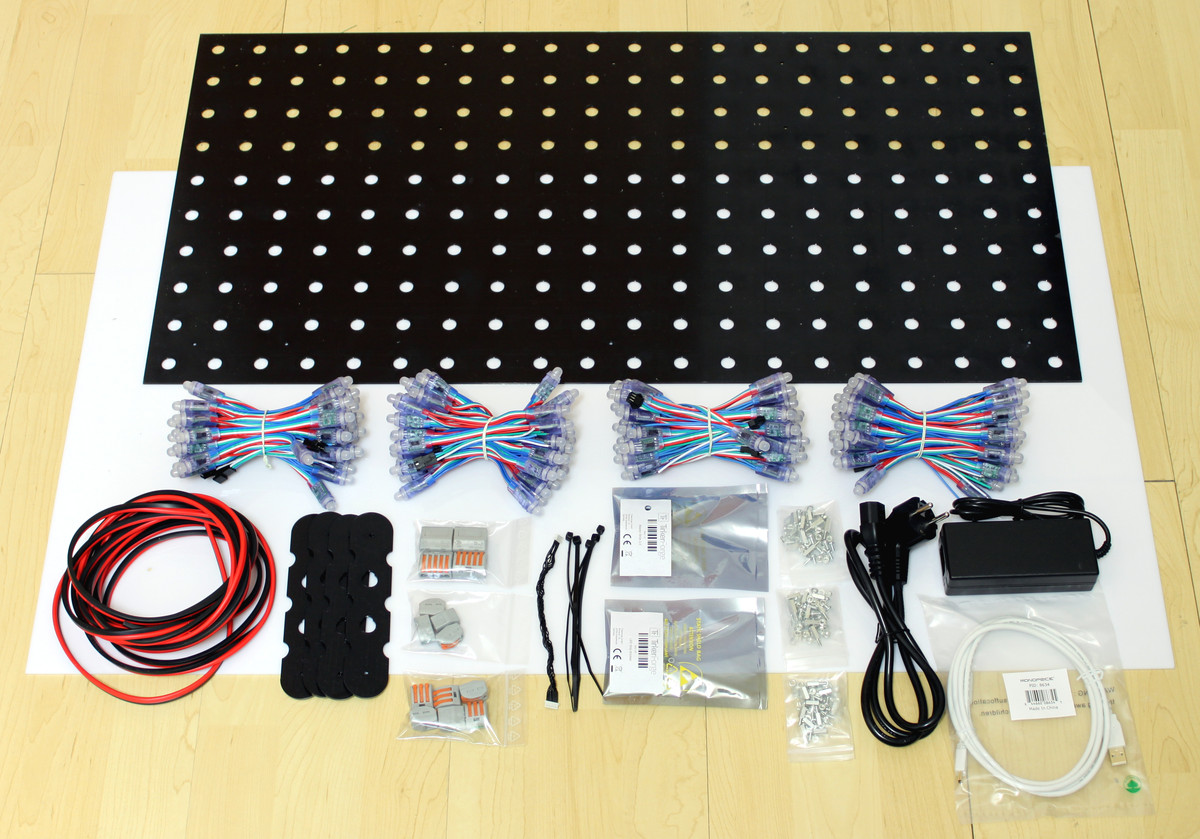

Das Starterkit: Blinkenlights besteht aus:
sowie Kabelbinder, Schrauben, Abstandshalter und andere Teile.
Ein Kreuzschlitz-Schraubendreher, etwas zum Abisolieren von Drähten (Messer oder Abisolierzange) und ein Maßband sind notwendig. Es sollte sich genügend Zeit zum Aufbau des Kits genommen werden.
Überprüfe ob alles vorhanden und unbeschädigt ist. Anschließend sollte die Schutzfolien von Frontplatte (weiß) und Rückplatte (schwarz) abgezogen werden. Jeweils auf Vorder- und Rückseite befindet sich eine Folie.
Als nächstes werden die Pixel in die Rückplatte gesteckt. Es ist wichtig mit dem korrekten Pixel an der korrekten Position zu beginnen. Falls falsch begonnen wird ist es möglich, dass die Pixel nicht verbunden werden können oder die Kabel unglücklich verlegt werden müssen.

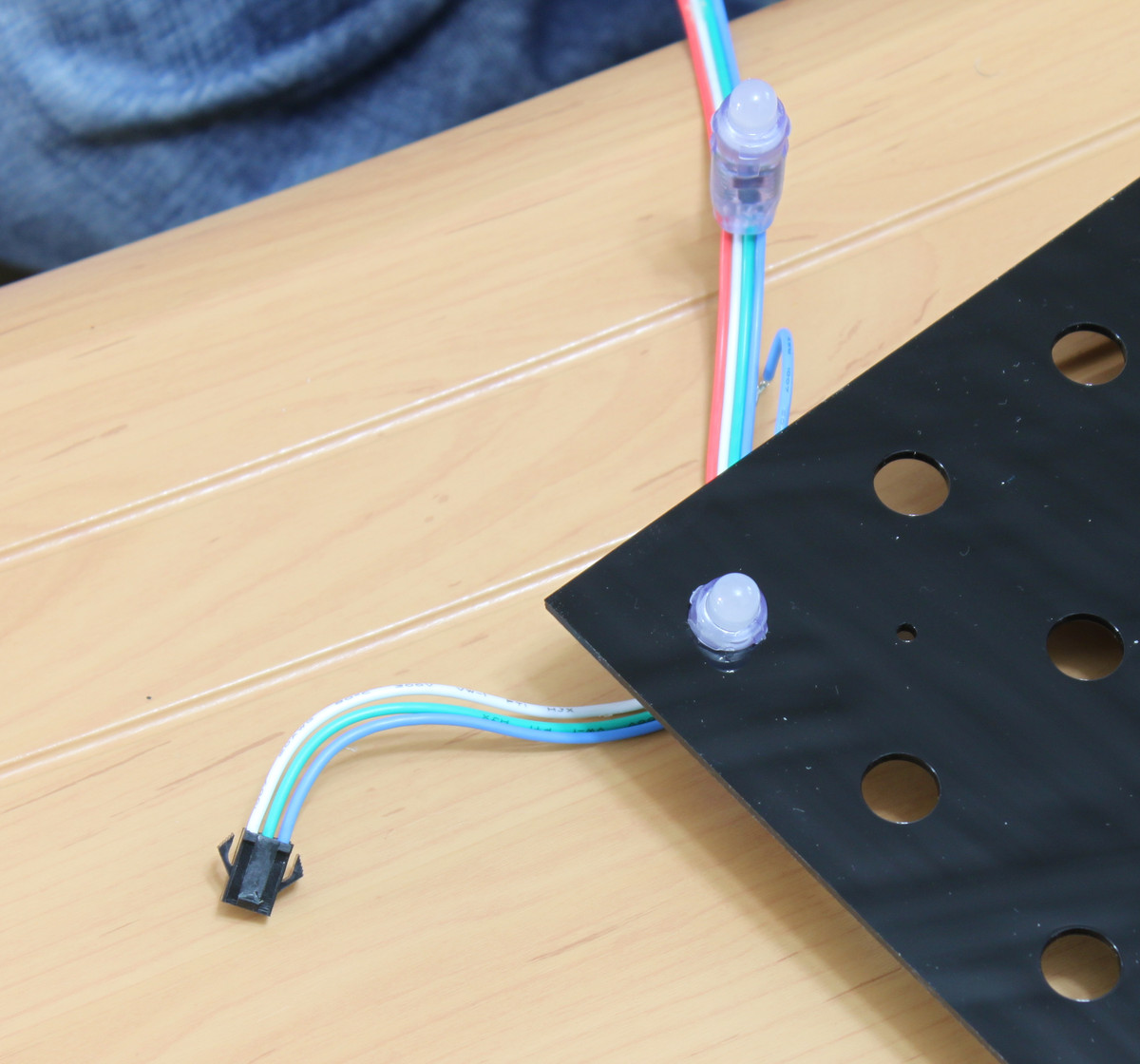

Nimm das erste Bündel Pixel und stecken das Pixel an dem ein Stecker befestigt ist (das Ende, dass mit dem LED Strip Bricklet verbunden wird) in das erste Loch.

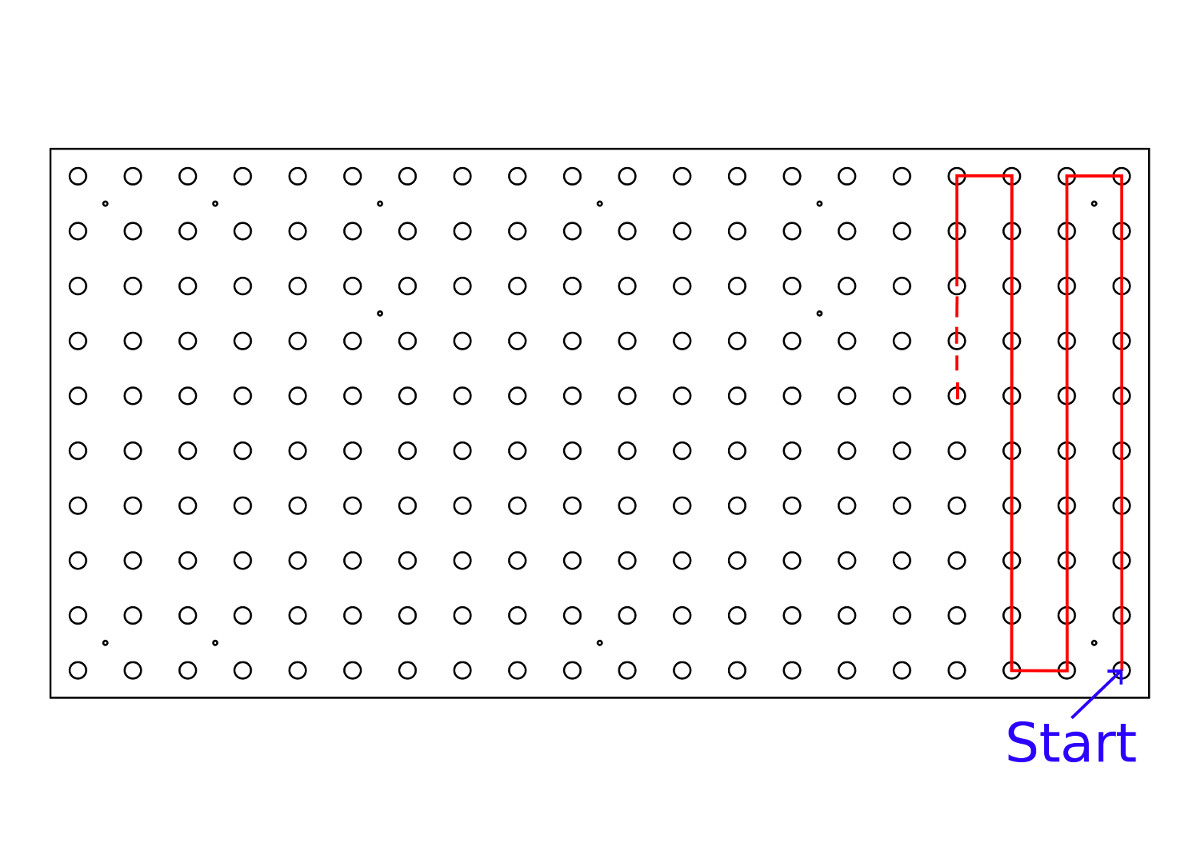

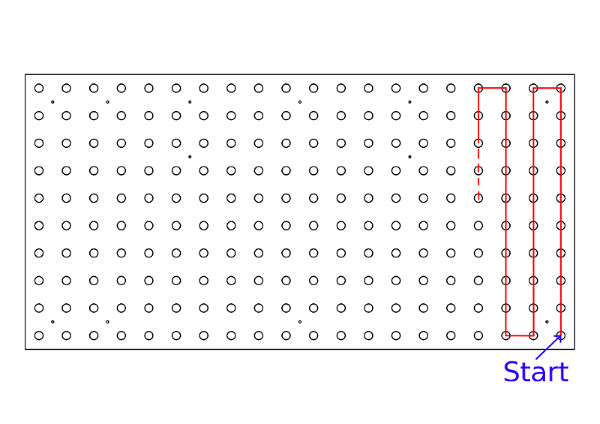

Die Vorder- und Rückseite der Rückplatte sind unterschiedlich, zu erkennen an der Anordnung der kleinen Befestigungslöcher. Die folgende Grafik zeigt die Rückseite der Rückplatte. Die Pixel werden von dieser Seite eingesteckt, so dass die Köpfe der Pixel auf der Vorderseite sind. Beachte die Startposition der ersten LED. Nach dem Einstecken der ersten LED werden die Folgenden im rot markierten Muster eingesteckt.

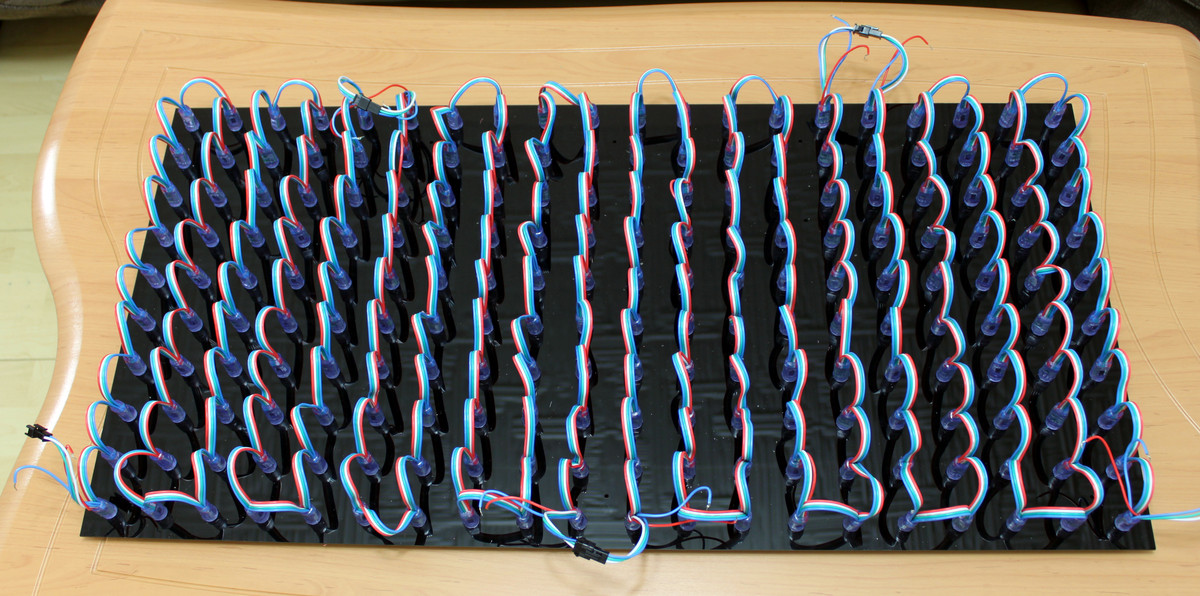

Nachdem die ersten 50 Pixel eingesteckt wurden, wird mit den nächsten 50 fortgefahren. Das erste Pixel des nächsten Bündel wird mit dem letzten Pixel der bereits eingesteckten Pixel verbunden.
Im nächsten Schritt werden die Stromversorgungskabel zugeschnitten und eingebaut. 5m von 2x2.5mm² Litze liegt dem Kit bei. Folgende Längen müssen davon geschnitten werden:

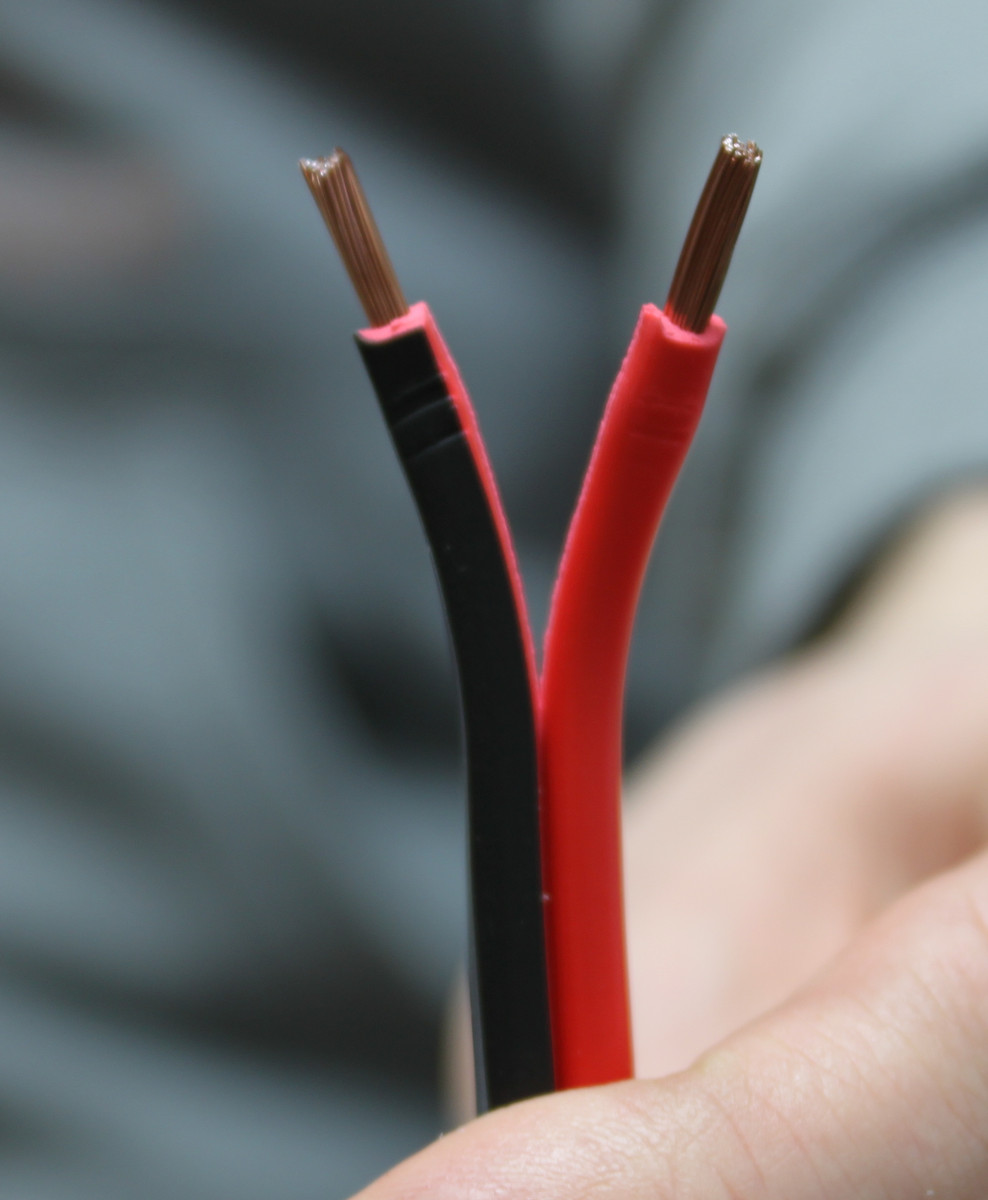

10mm von beiden Enden müssen abisoliert werden.
Zusätzlich müssen 8mm der Stromversorgungsdrähte der LED Pixel (blaue und rote Drähte) abisoliert werden.
Es muss darauf geachtet werden, dass die Verdrahtung korrekt ist. Eine inkorrekte Verdrahtung kann zu Kurzschlüssen und zerstörter Hardware führen!

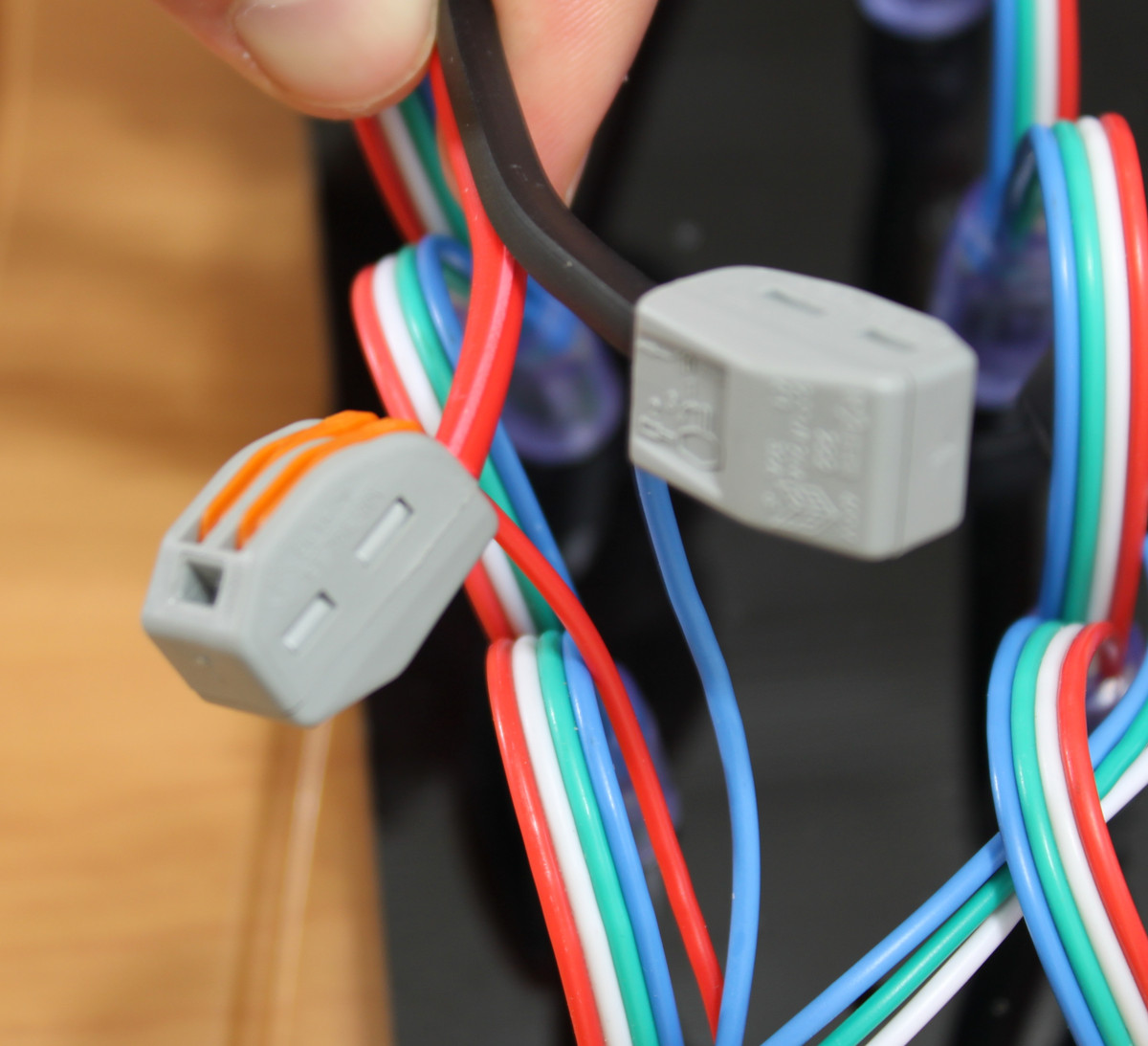

Wir beginnen die Verdrahtung mit dem 95cm Abschnitt. Mit diesem wird das letzte Pixel mit der späteren Stromversorgung verbunden. Dazu nehmen werden zwei 2-Draht Klemmen jeweils mit dem roten LED Pixel Draht bzw. dem blauen Draht verbunden. Der blaue Draht wird mit dem schwarzen Stromversorgungsdraht verbunden. Der rote Draht des Pixels wird mit dem roten Stromversorgungsdraht verbunden. Das fertig installierte 95cm Stromversorgungskabel ist nachfolgend abgebildet.

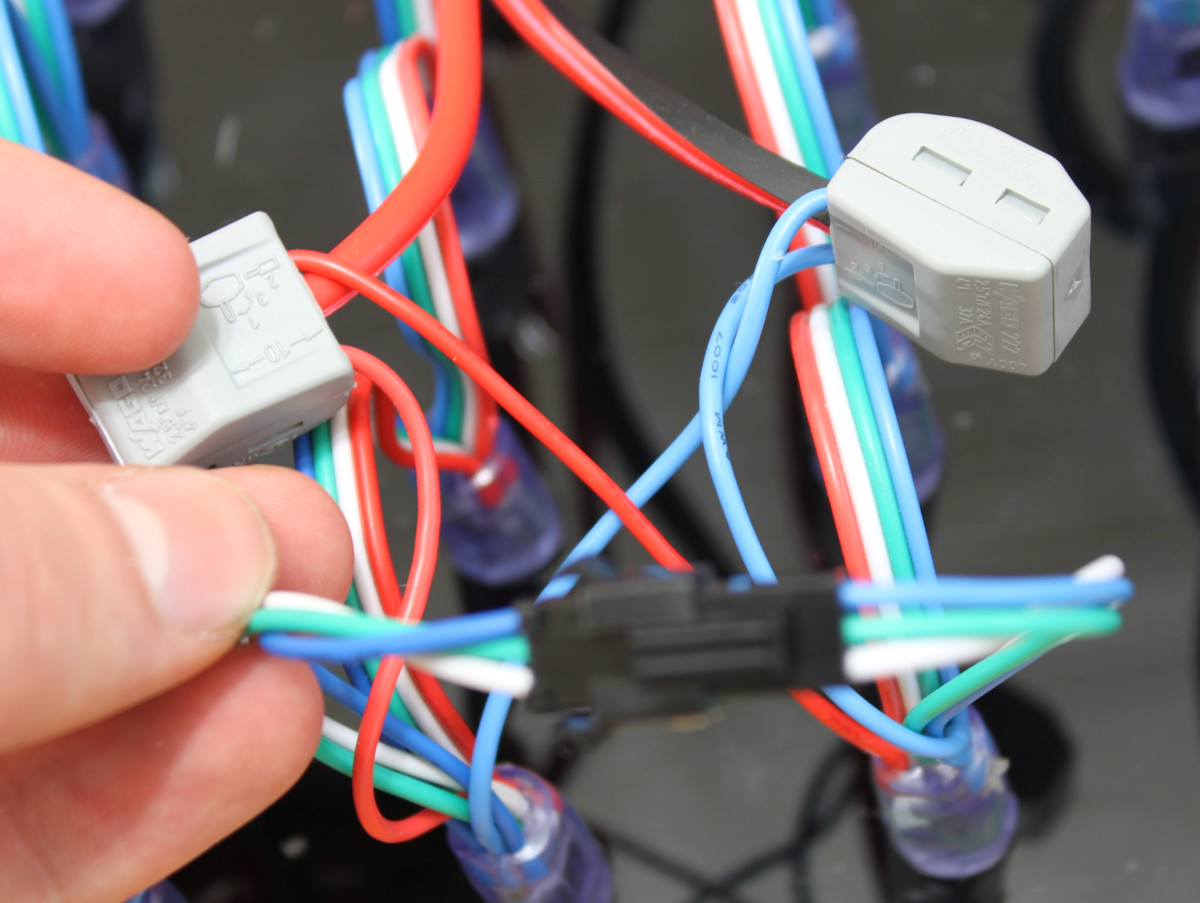

Danach wird das 80cm Kabel installiert. Dieses wird mit dem vorletzten Versorgungspunkt verbunden. Dazu nehmen werden zwei 3-Draht Klemmen genommen um die zwei blauen Drähte der Pixel mit dem schwarzen Stromversorgungsdraht zu verbinden. Anschließend werden zwei roten Drähte mit dem roten Draht der Stromversorgung verbunden. Das Kabel wird wie unten abgebildet verlegt.

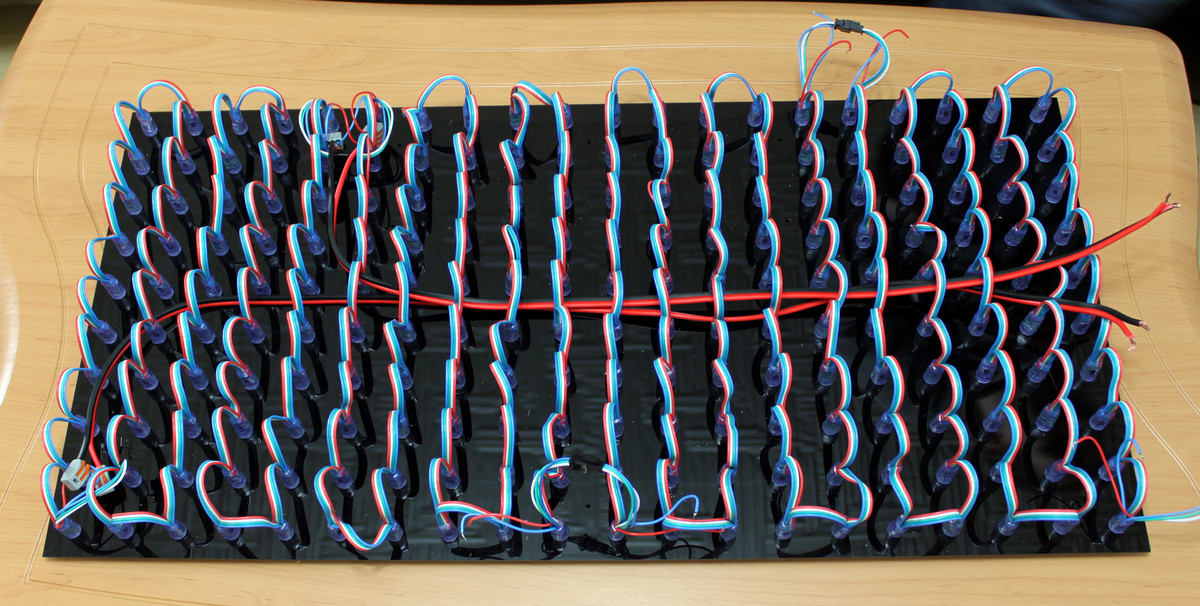

Danach wird das 55cm Kabel für zwei 3-Draht Klemmen verbunden.

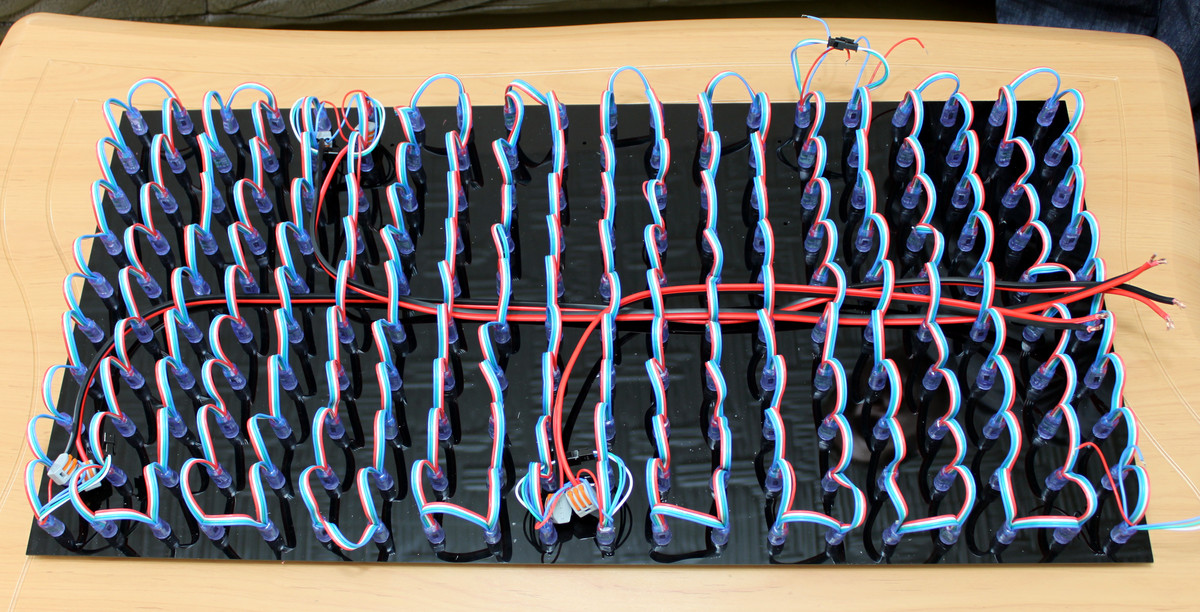

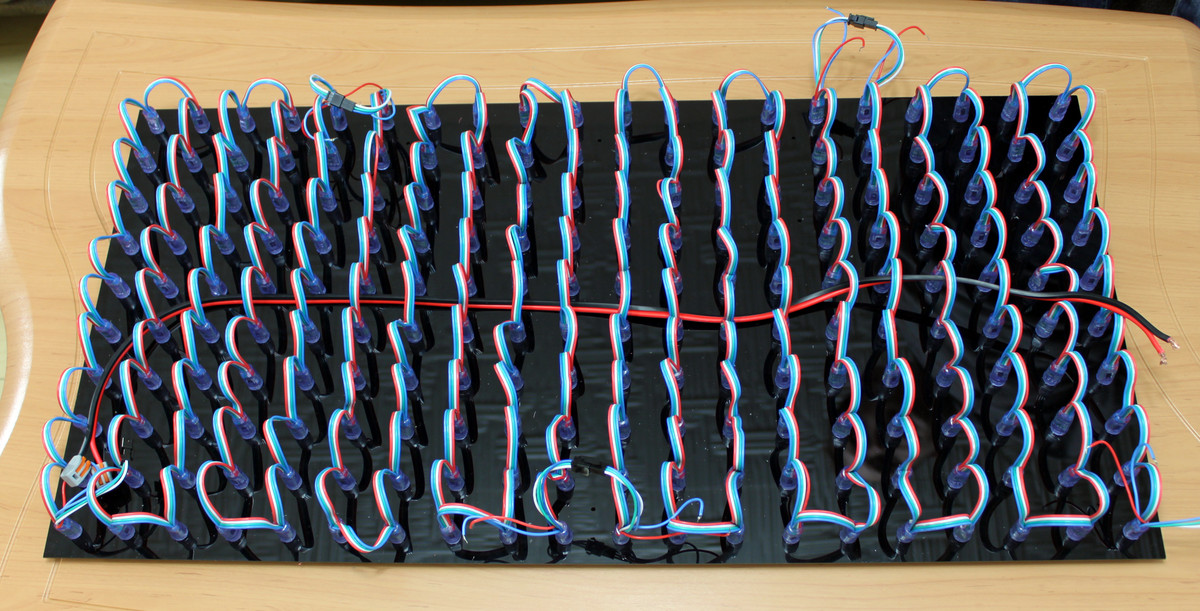

Diesen Schritt wiederholen sich mit dem 40cm Kabel.
Im letzten Verdrahtungsschritt wird mit 2-Draht Klemmen der letzten Versorgungspunkt mit dem 20cm Kabel verbunden. Dies sieht wie folgt aus:

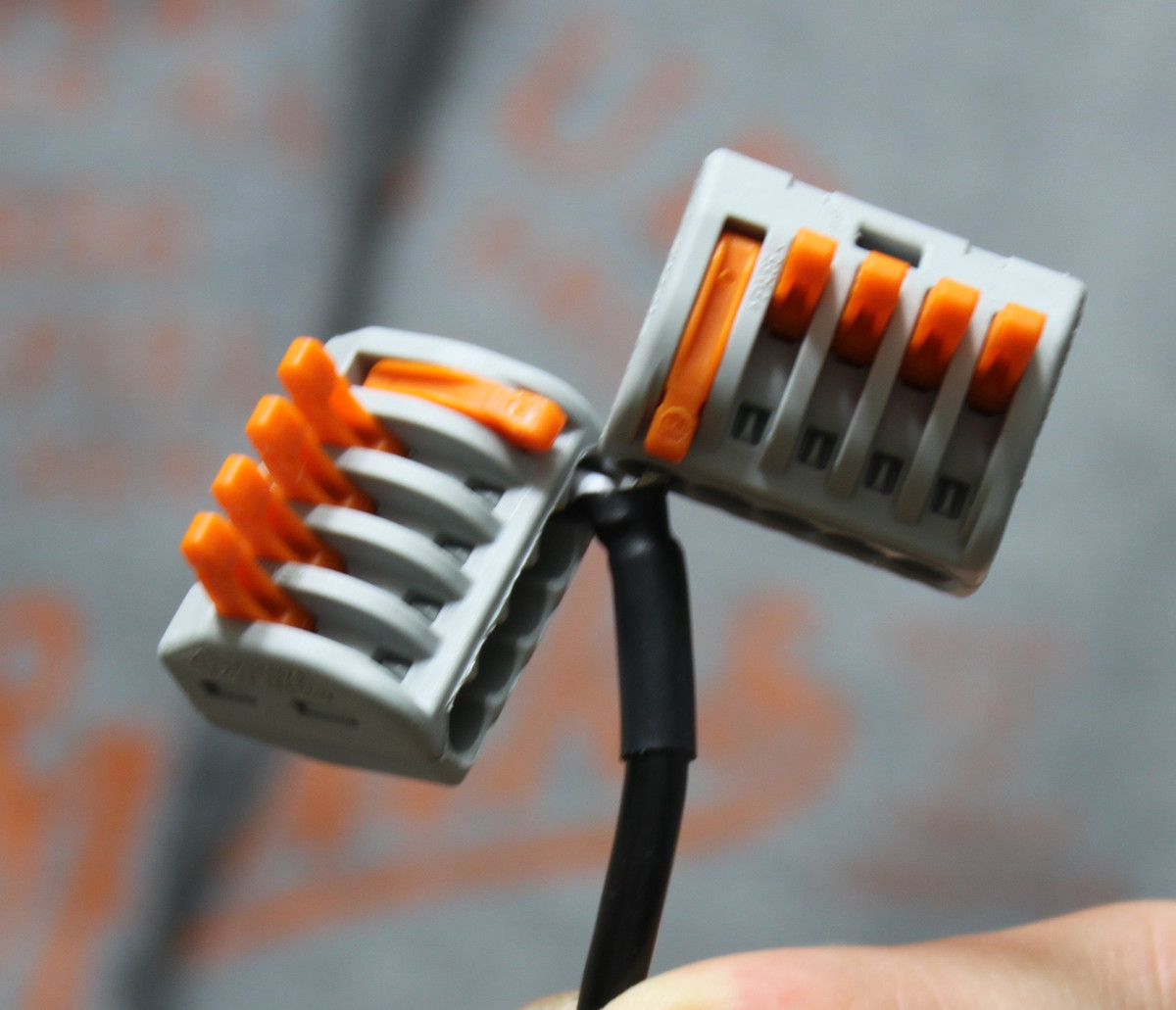

Nun müssen die Stromversorgungskabel verbunden werden. Dazu wird die 5V Stromversorgung mit zwei 5-Draht Klemmen wie nachfolgend abgebildet verbunden:
Der weiße Draht der Stromversorgung ist der 5V Anschluss und wird später mit den roten Drähten verbunden. Der schwarze Draht ist Masse und wird mit den schwarzen Drähten verbunden.

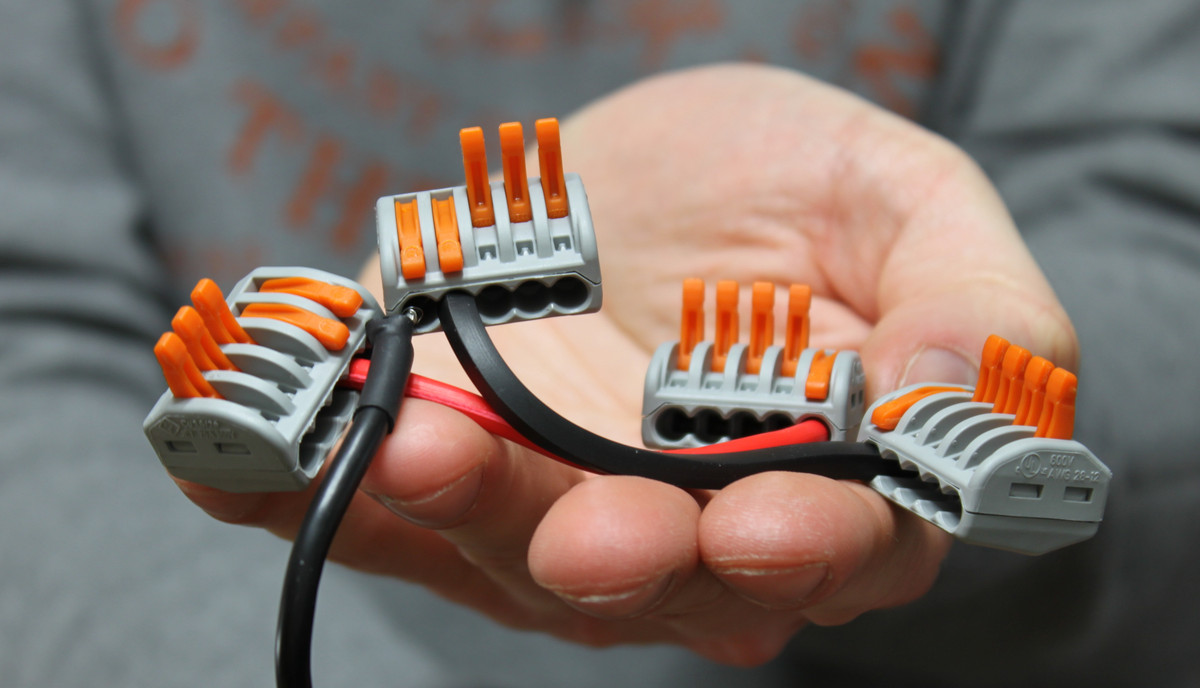

Als nächstes werden zwei weitere 5-Draht Klemmen mit diesen Klemmen verbunden. Dazu wird der zuvor erstellten 10cm Draht verwendet.

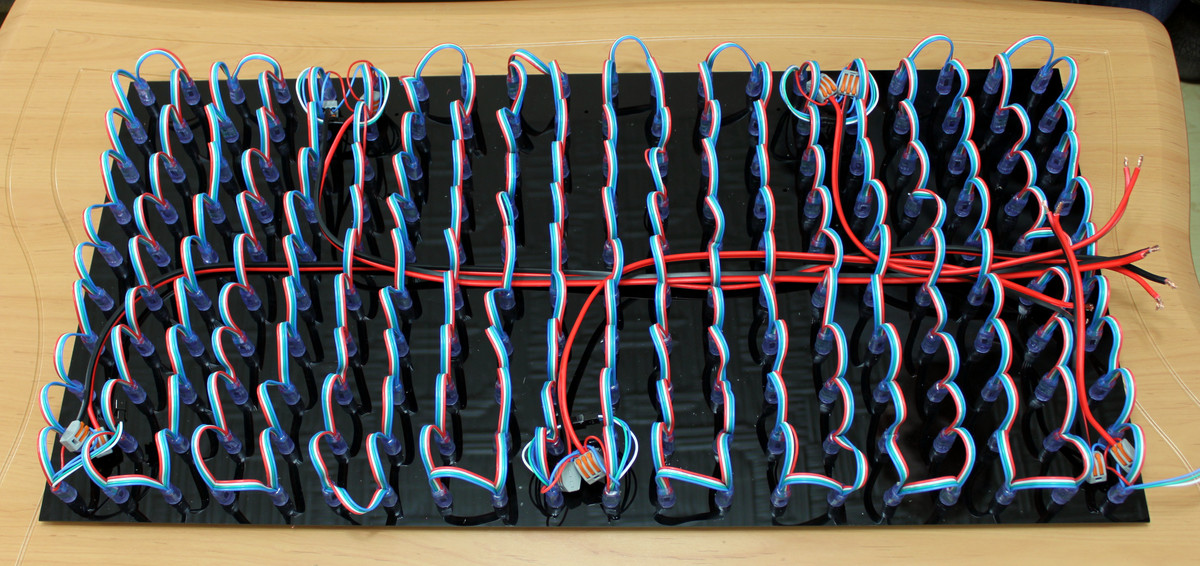

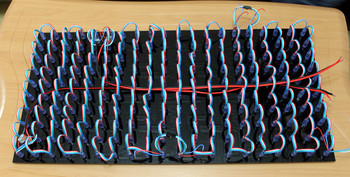

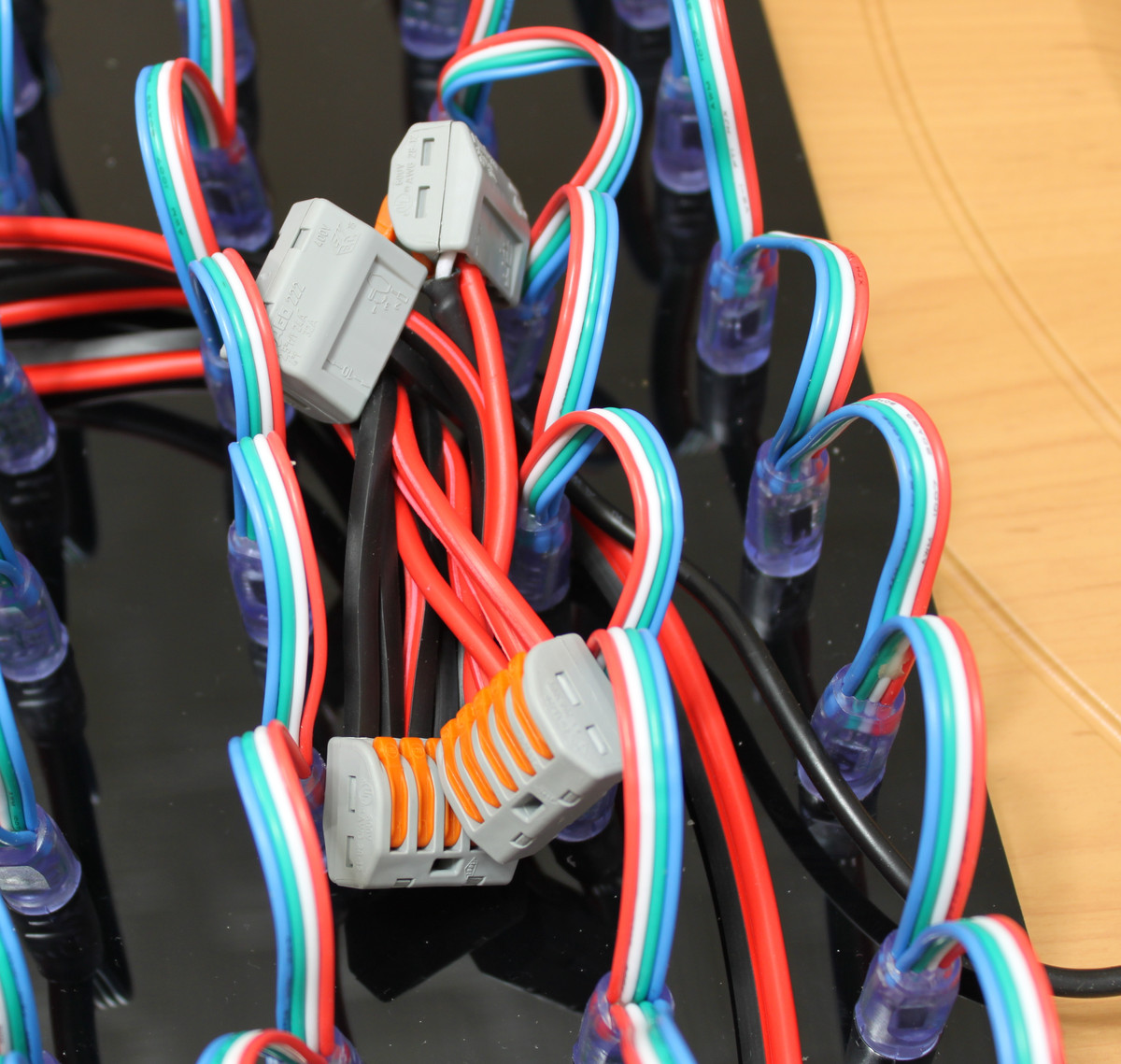

Verbinde die zuvor installierten Stromversorgungskabel mit den Klemmen. Das nachfolgende Foto zeigt den abgeschlossenen Schritt.

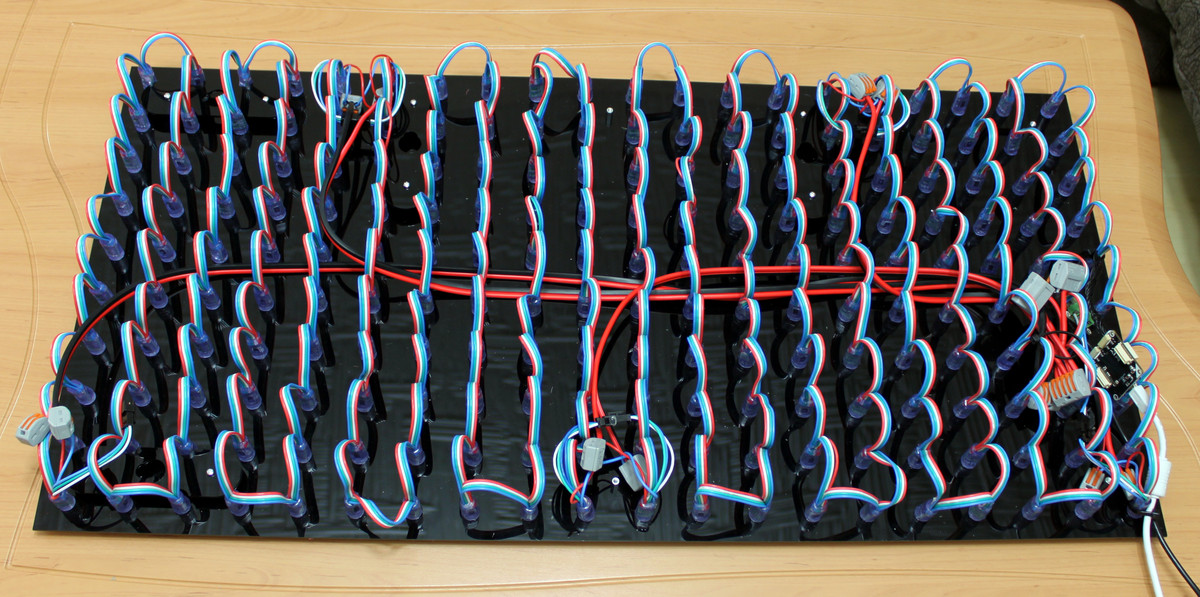

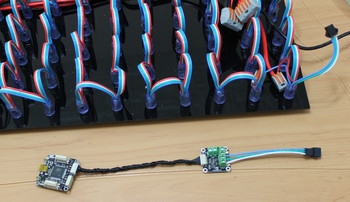

Verbinde das LED Strip Bricklet mit dem Master Brick. Das mitgelieferte LED Pixel Verbindungskabel muss abisoliert werden und kann dann dem LED Strip Bricklet verbunden werden. 7mm reichen aus.

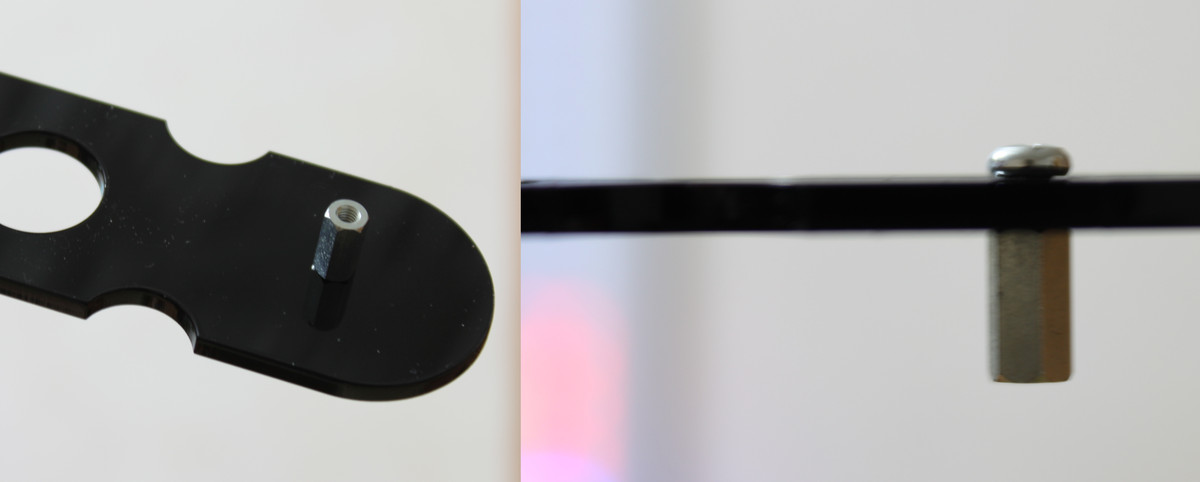

Um die Wandhalterungen an die Rückplatte zu befestigen werden zwei 10mm Abstandsbolzen (Innen/Innengewinde) mit zwei M3 schrauben an jede Befestigungsplatte geschraubt:

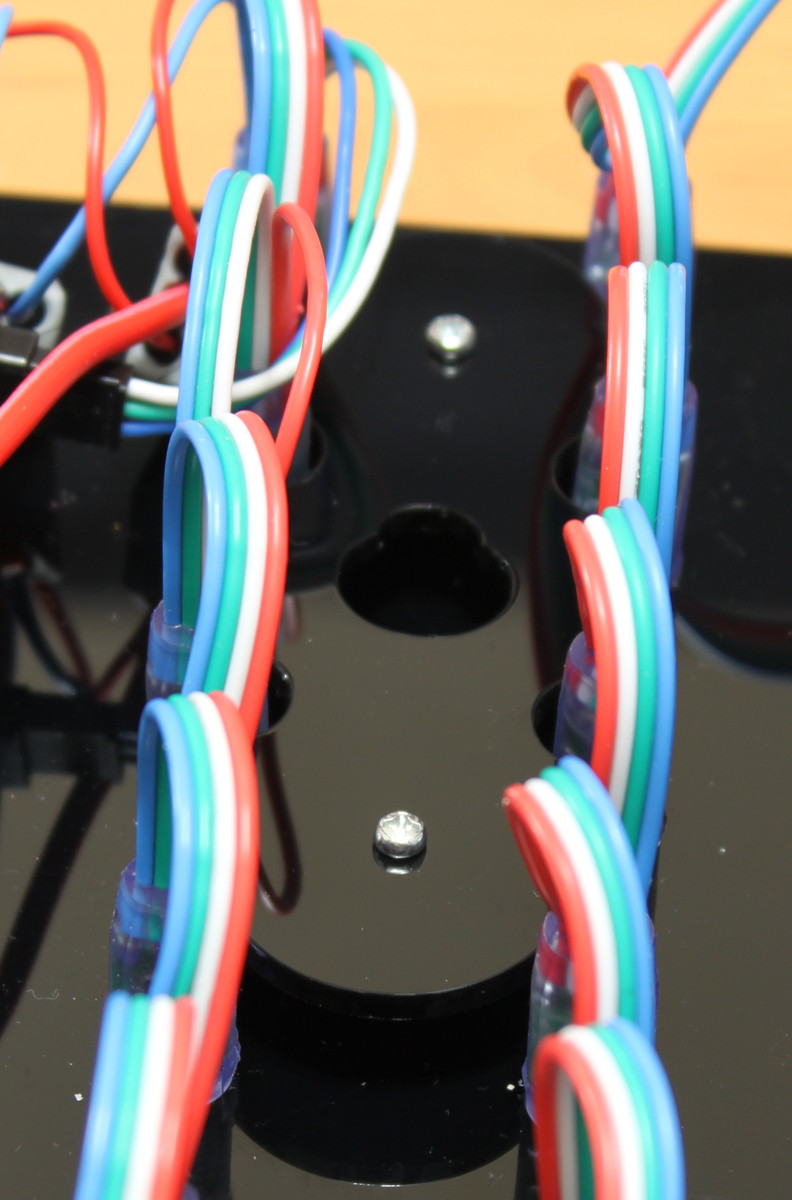

Diese Befestigungsplatten werden wiederum mit M3 Schrauben an die Rückplatte geschraubt:
Danach sieht die Platte wie folgt aus:

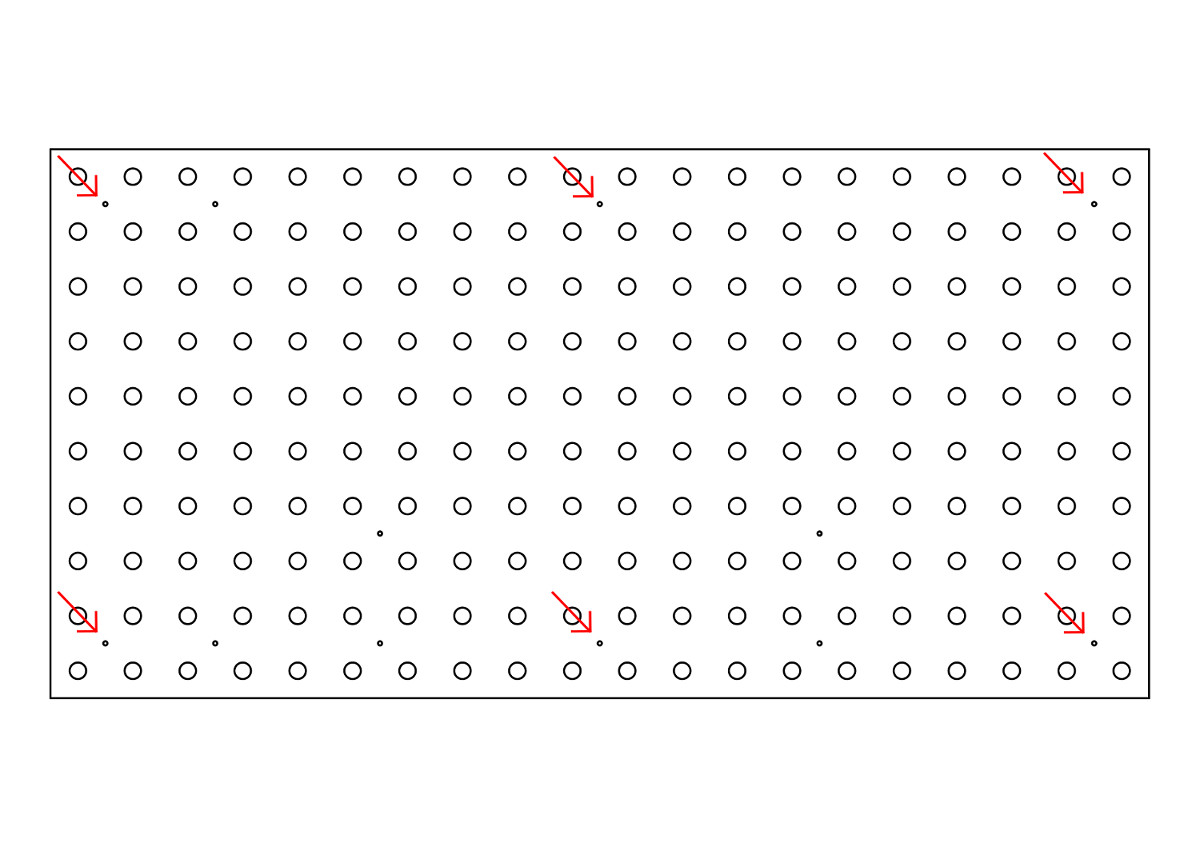

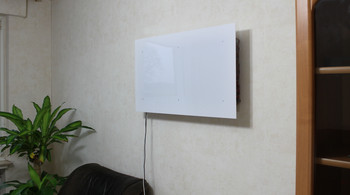

Der Abstand zwischen den Befestigungshaltern ist 32cm für vertikale als auch horizontale Montage.
Dieser Schritt ist optional. Abhängig von der Anwendung kann die Frontplatte befestigt werden. Ohne Frontplatte sind die Pixel sehr hell.

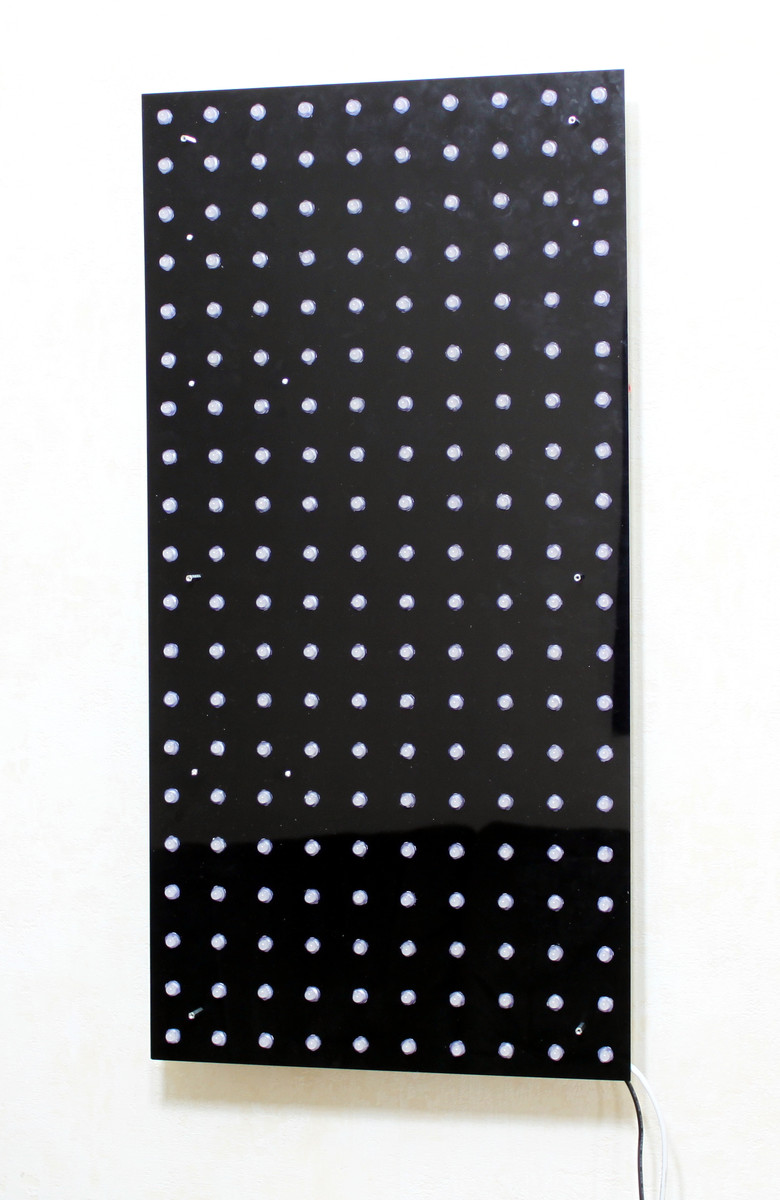

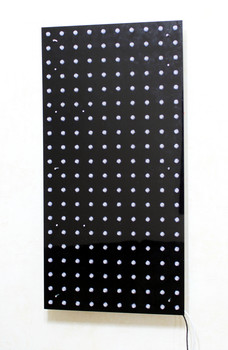

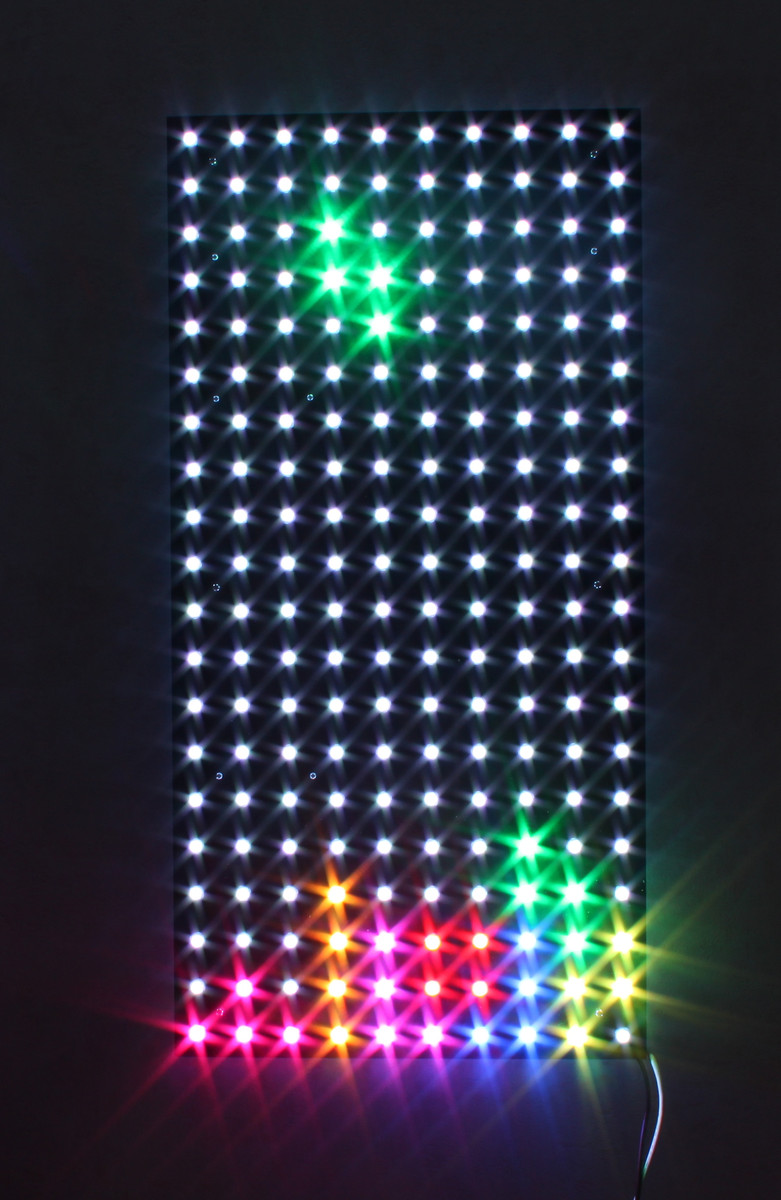

Das folgende Foto aus dem Tetris Beispiel zeigt das Kit ohne Frontplatte:

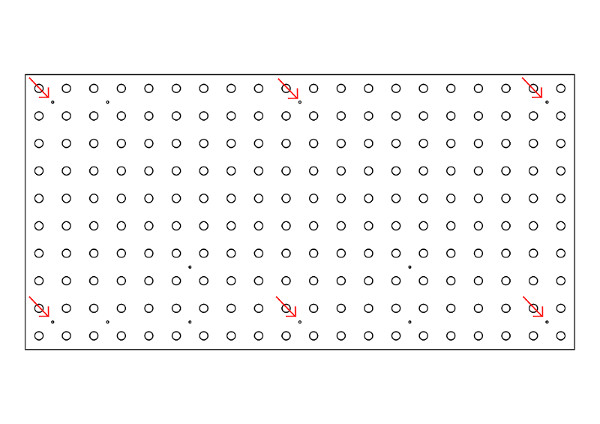

Um die Frontplatte zu montieren werden 12mm Abstandsbolzen (Außen-/Innengewinde) an sechs Stellen montiert. An zwei Stellen sind die Löcher schon durch die M3 Schrauben der Wandhalterungen belegt. Hier werden die M3 Schrauben einfach durch die Außengewinde der 12mm Abstandsbolzen ersetzt. An den anderen vier Stellen wird der Abstandsbolzen mit dem Außengewinde durch die Rückplatte gesteckt und mit einer Mutter fixiert.
Anschließend wird die Frontplatte mit Schrauben an den sechs Abstandsbolzen befestigt:
Wenn das Kit dazu genutzt werden soll um pixelbasierte Anwendungen wie Text oder Spiele anzuzeigen kann die Frontplatte direkt an die sechs 12mm Abstandshalter montiert werden. Für diffuse Anwendungen, wie unser Feuerbeispiel, ist ein größerer Abstand zwischen den Pixeln und der Platte notwendig. Dazu werden zusätzliche Abstandshalter genutzt. In unseren Beispielen nutzen wir zwei 9mm Abstandshalter und ein 12mm Abstandshalter zusätzlich zu dem bereits installierten 12mm Abstandshalter an jeder der sechs Positionen.
Das nachfolgende Regenbogenbeispiel wurde einmal mit 12mm Abstandshaltern im Tageslicht, mit 2x12mm und 2x9mm Abstandshaltern im Tageslicht und mit 2x12mm und 2x9mm Abstandshaltern in Dunkelheit aufgenommen:
