Konstruktion - Verlängerter Rahmen¶
Die Basisversion des Kits verwendet zwei 900mm MakerBeams für die langen Schienen des Rahmens. Die einfachste Art den Rahmen zu verlängern ist die 900mm MakerBeams durch 1500mm MakerBeams zu ersetzen. Der Zahnriemen des Basiskits ist lang genug für einen so verlängerten Rahmen.
Zusätzliche Beine¶
Abhängig davon welche Last der Wagen tragen soll kann es nötig ein zusätzliches Beinpaar in der Mitte des verlängerten Rahmens anzubringen, um das Gewicht zu tragen. Für ein zusätzliches Beinpaar werden folgende Teile benötigt:
- 1x MakerBeam 60mm, 8 Stk., schwarz
- 1x M3 6mm Innensechskant-Schrauben mit quadratischem Kopf, 250 Stück
- 1x Selbstsichernde M3 Muttern, 100 Stk
- 1x MakerBeam Eck-Verbinder, 12 Stk.
- 1x MakerBeam L-Verbinder, 12 Stk.
- 1x 3D gedruckte Endkappen, 4 Stück
Vom Zusammenbau der Basisversion des Kits sollten noch genug 60mm MakerBeams, 6mm Schrauben und selbstsichernde Muttern für ein Beinpaar übrig sein. Daher sollten nur MakerBeam Eck-Verbinder, MakerBeam L-Verbinder und 3D gedruckte Endkappen zusätzlich benötigt werden.
Zusammenbau¶
Dieses zusätzliche Beinpaar ähnelt den originalen Beinen des Rahmens, ist aber mehr H-förmig. Es besteht aus drei 60mm MakerBeams verbunden mit zwei MakerBeam L-Verbinder, um die H-Form zu bilden, die dann mit zwei MakerBeam Eck-Verbinder am Rahmen befestigt wird. Der Zusammenbau beginnt mit den aufrechten MakerBeams:

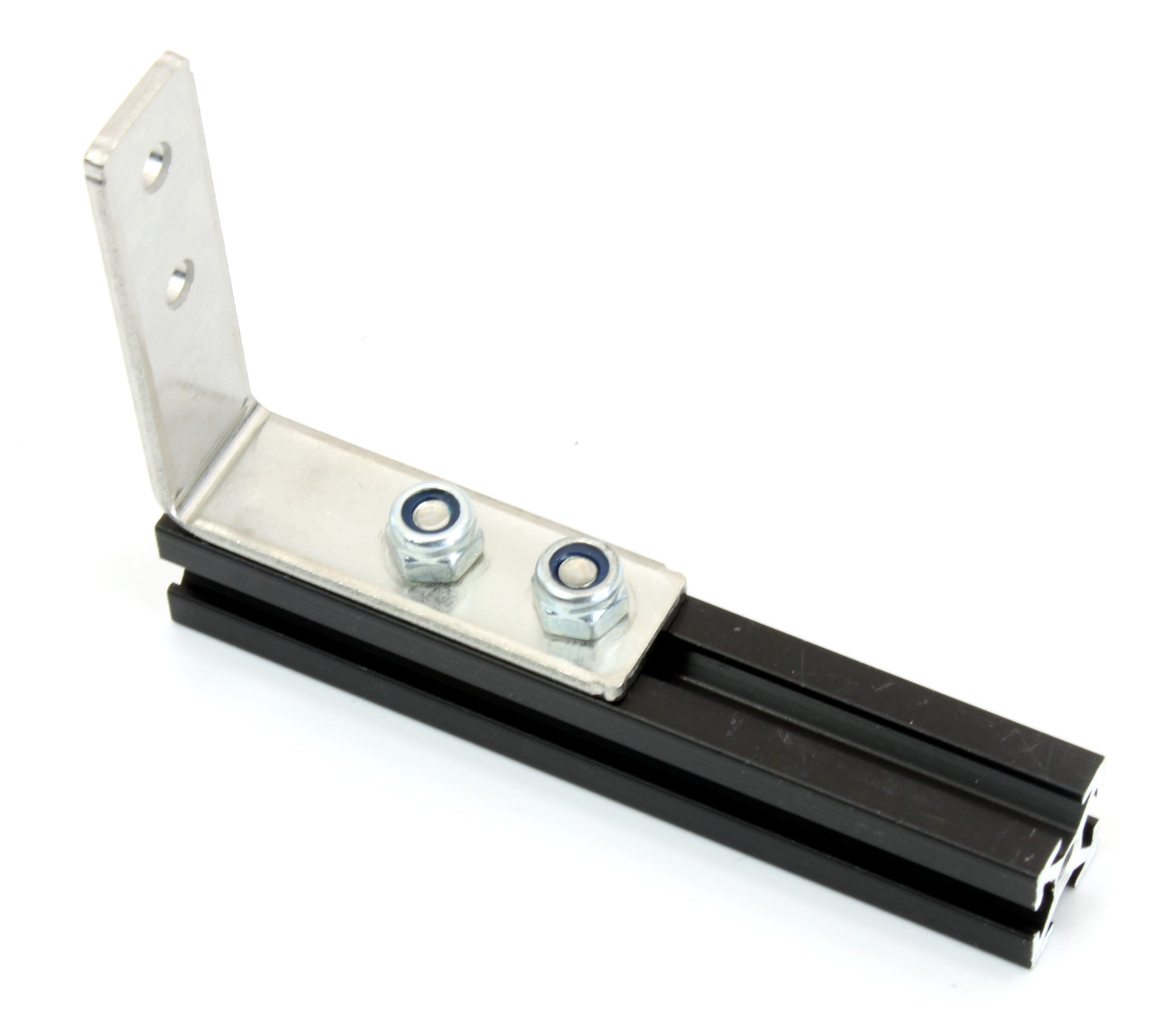

- Schiebe zwei 6mm Schrauben in einen 60mm MakerBeam hinein.
- Befestige einen MakerBeam Eck-Verbinder am MakerBeam mit zwei selbstsichernden Muttern.
Wiederhole diese Schritte für den zweiten aufrechten MakerBeam.

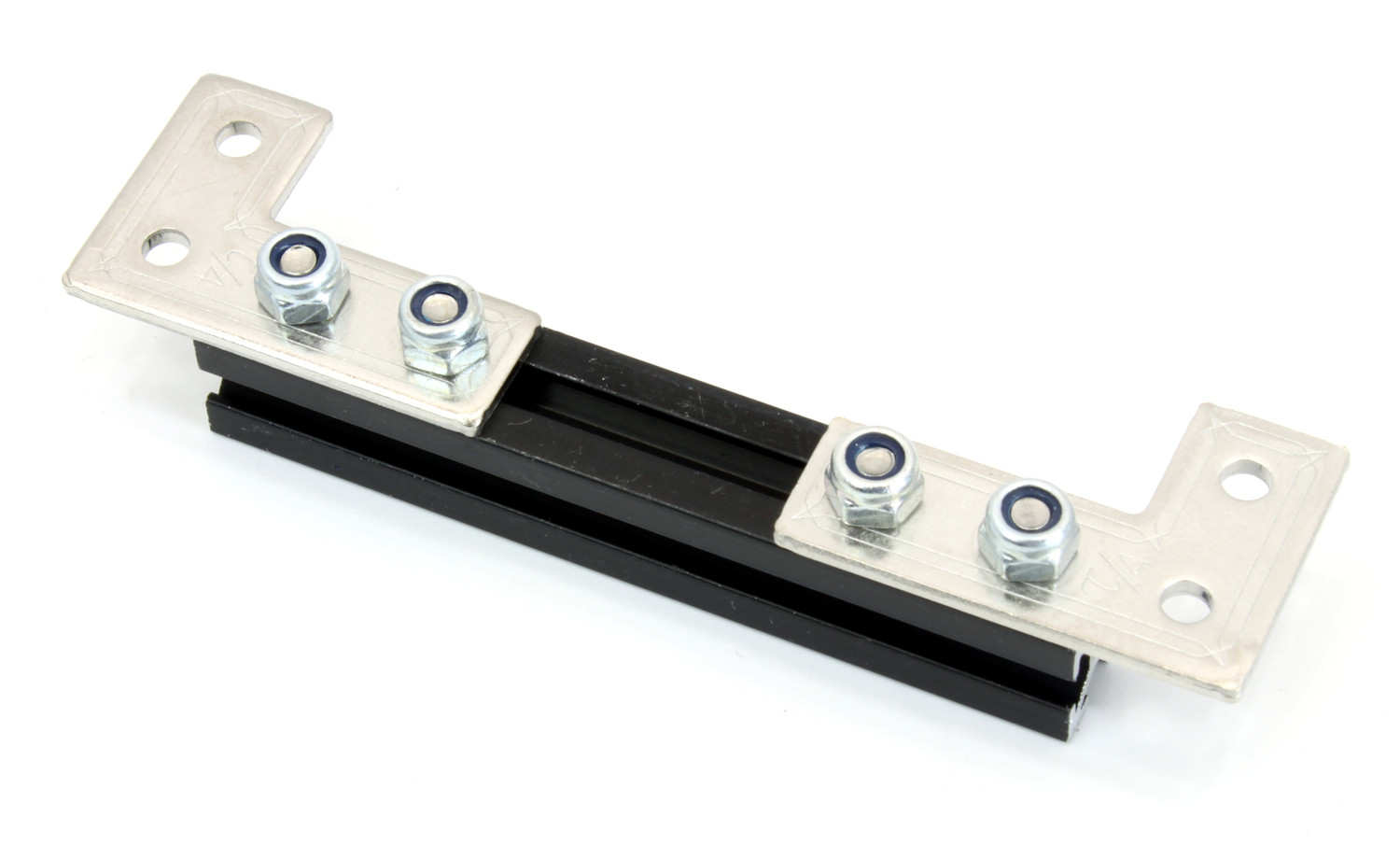

Für den Querbalken:
- Schiebe zwei 6mm Schrauben in einen 60mm MakerBeam hinein.
- Befestige zwei MakerBeam L-Verbinder am MakerBeam mit jeweils zwei selbstsichernden Muttern.

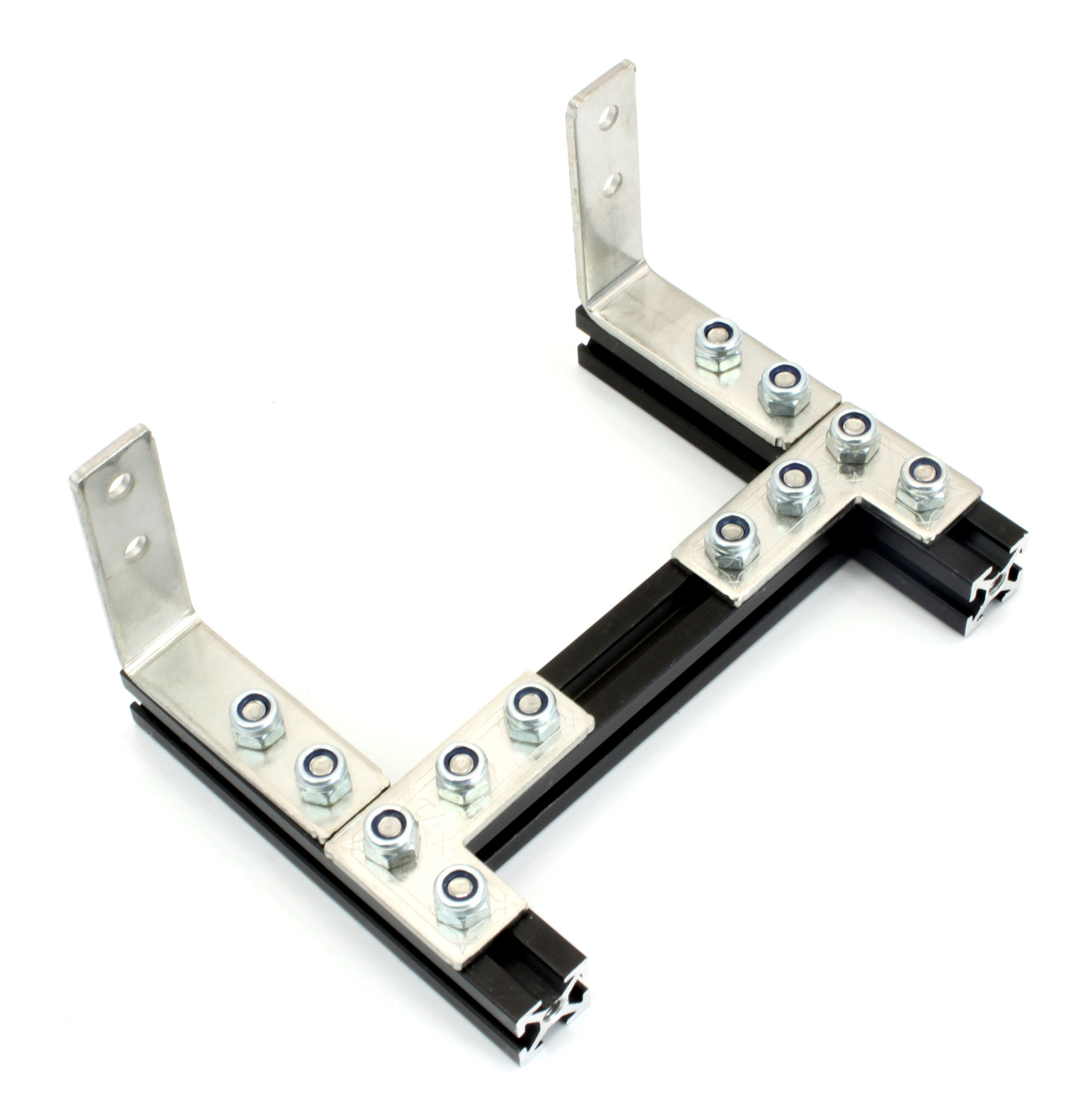

Verbinde die drei MakerBeams zu einer H-Form:
- Schiebe zwei 6mm Schrauben in beide 60mm MakerBeam auf der gleichen Seite wie die Eck-Verbinder hinein.
- Befestige den Querbalken an dem MakerBeams mit vier selbstsichernden Muttern.
Der Wagen läuft mit Kugellagern an allen vier Seiten der langen MakerBeams. Da aber jetzt das zusätzliche Beinpaar an die Mitte des Rahmens angeschraubt werden soll, sind die Kugellager an der Unterseite des Wagens im Weg und müssen abgebaut werden:
- Schraube die vier 1-Kugellager-Baugruppen von der Unterseite des Wagens ab.

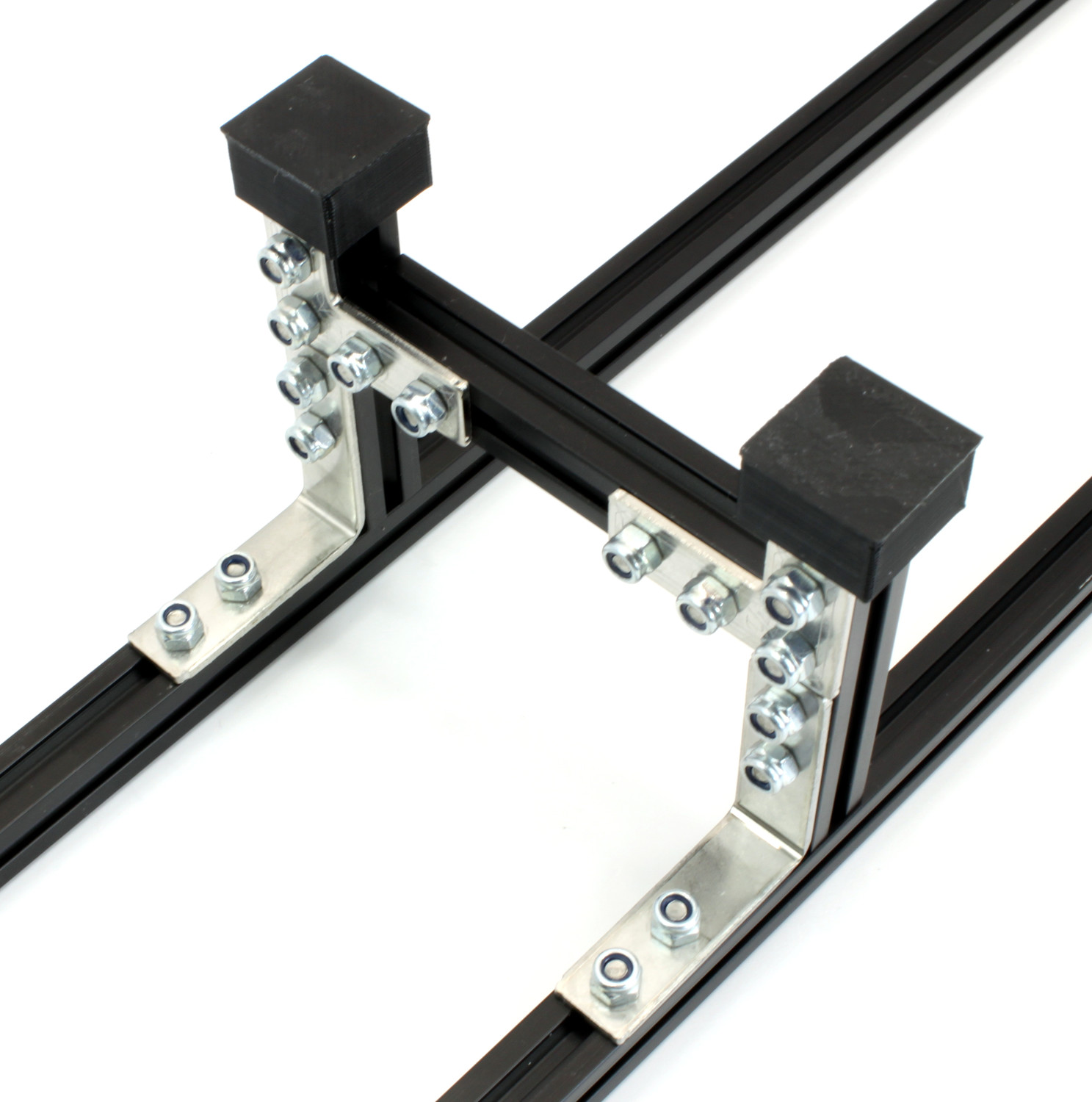

Bringe das zusätzliche Beinpaar am Rahmen an:
- Schraube das stapel-seitige Beinpaar vom Rahmen ab.
- Schiebe jeweils zwei 6mm Schrauben in die Unterseite der langen MakerBeams hinein.
- Schraube das stapel-seitige Beinpaar wieder an den Rahmen an.
- Befestige das zusätzliche Beinpaar am Rahmen mit vier selbstsichernden Muttern.
Zusätzlicher Zahnriemen¶
Zwei 1500mm MakerBeams können zu einem 3m langen Rahmen mit drei zusätzlichen Beinpaaren verschraubt werden. Für die drei zusätzliche Beinpaare werden die folgenden Teile benötigt:
- 2x MakerBeam 60mm, 8 Stk., schwarz
- 1x M3 6mm Innensechskant-Schrauben mit quadratischem Kopf, 250 Stück
- 1x Selbstsichernde M3 Muttern, 100 Stk
- 1x MakerBeam Eck-Verbinder, 12 Stk.
- 1x MakerBeam L-Verbinder, 12 Stk.
- 2x 3D gedruckte Endkappen, 4 Stück
Beim Zusammenbau der Basisversion des Kits sollten vier 60mm MakerBeams übrig geblieben sein. Daher sollte nur ein Satz 60mm MakerBeams und die restlichen Teile von der Liste zusätzliche benötigt werden.
Schließlich werden noch die 1500mm MakerBeams, gerade MakerBeam Verbinder und ein Zahnriemen benötigt:
- 4x MakerBeam 1500mm, schwarz
- 1x MakerBeam gerade Verbinder, 12 Stk.
- 1x Zahnriemen mit Zahnriemenrädern
Zusammenbau¶

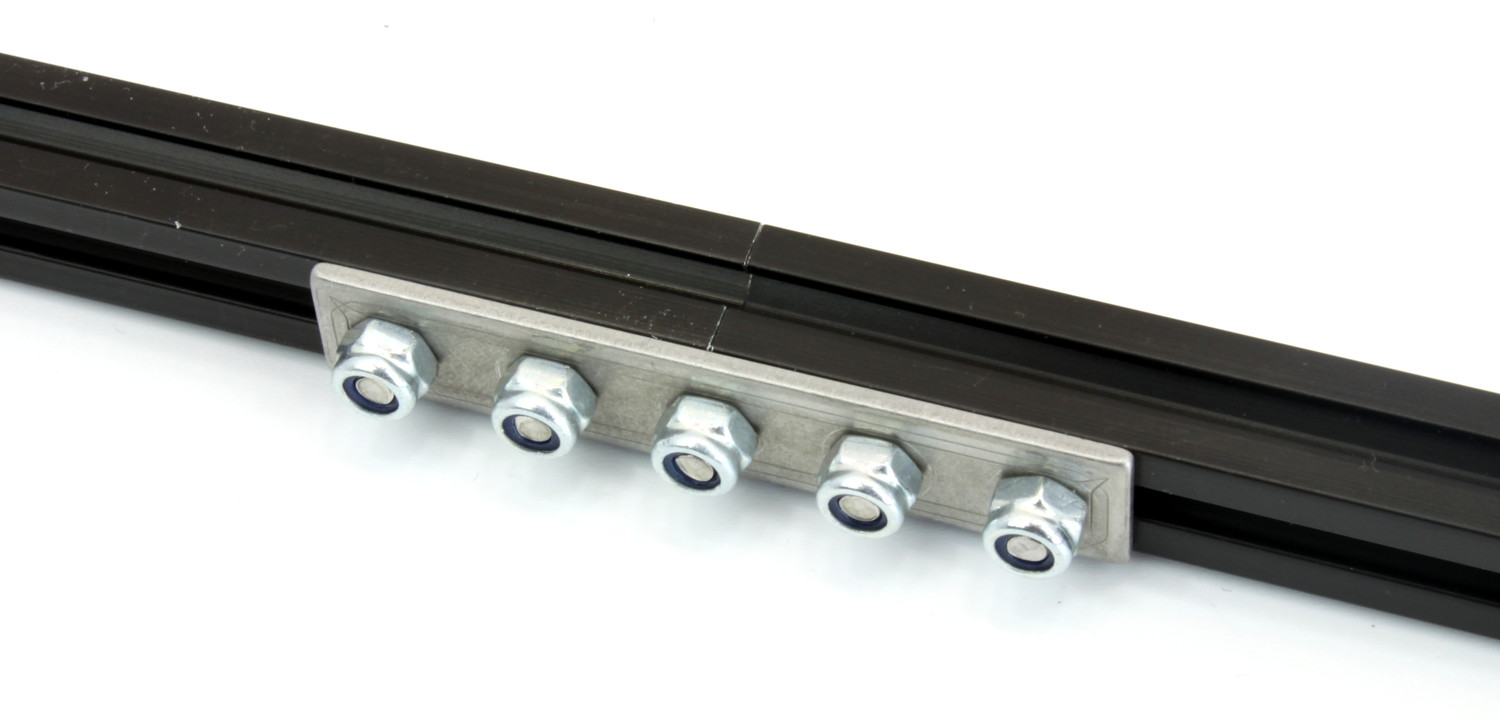

Zwei 1500mm MakerBeams werden mit einem geraden MakerBeam Verbinder verbunden:
- Schiebe jeweils zwei 6mm Schrauben in beide 1500mm MakerBeams hinein.
- Setze eine 6mm Schraube in die Verbindungsstelle der beiden MakerBeams.
- Befestige einen geraden MakerBeam Verbinder an beiden MakerBeams mit fünf selbstsichernden Muttern.
Wiederhole diese Schritte für das zweite Paar 1500mm MakerBeams.

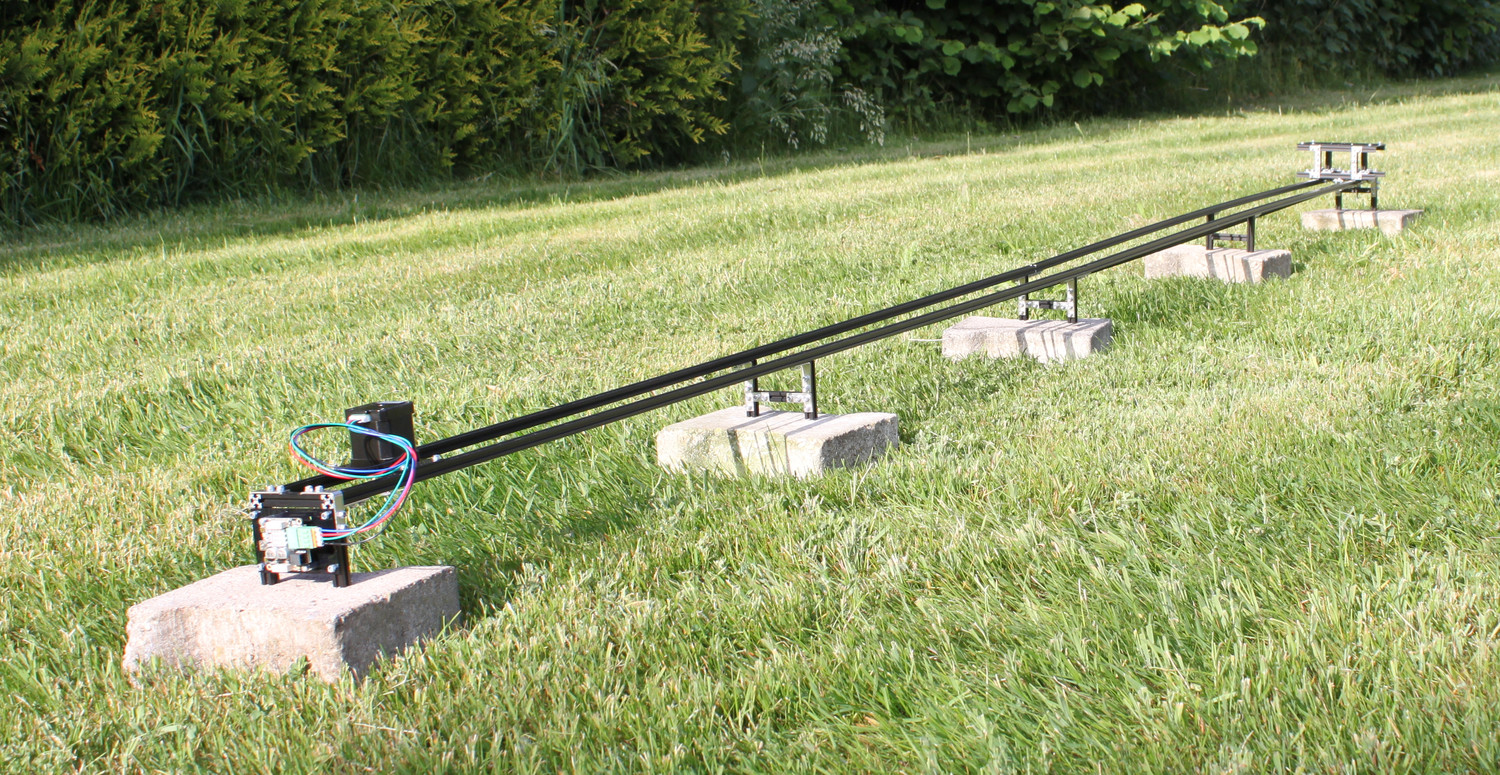

Baue drei zusätzliche Beinpaare zusammen und schraube jeweils eins an die Mitte der einzelnen 1500mm MakerBeam-Abschnitte und eins neben die Verbindungsstelle der MakerBeam-Abschnitte. Dann ersetze die langen MakerBeams des Rahmens durch diese 3m lange Baugruppe.
Als letzter Schritt muss noch der Zahnriemen verlängert werden:
- Schraube ein Ende des Zahnriemens vom Wagen ab.

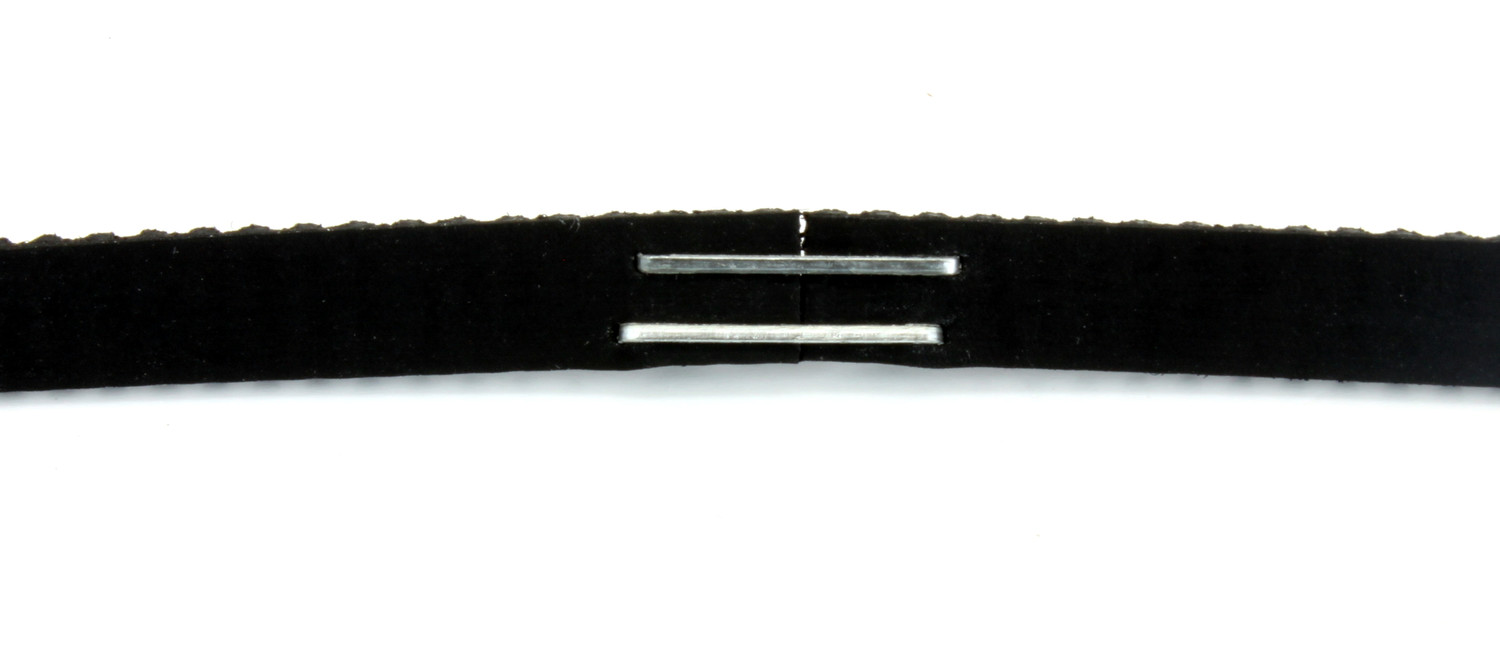

- Tackere den zweiten Zahnriemen an das lose Ende des ersten.
- Schraube den jetzt 6m langer Zahnriemen wieder an Wagen fest.
- Spanne den Zahnriemen erneut.
