Hardware-Aufbau: Garagentor¶

Die Hardware von Garagentoröffnern kann wirklich komplex sein. Neben dem Funktransmitter gibt es zum Beispiel komplexe Elektronik für die Verschlüsselung so dass wir diese nicht näher betrachten wollen. Dies müssen wir aber auch nicht, da wir nur die Aktionen auslösen wollen die normalerweise vom Taster der Fernbedienung ausgelöst werden.

Anstatt den Taster selber auszulösen werden wir diesen überbrücken wie zuvor schon hier beschrieben.

Gehäuse öffnen¶

Im ersten Schritt öffnen wir dazu das Gehäuse der Fernbedienung mit einem Schraubendreher.

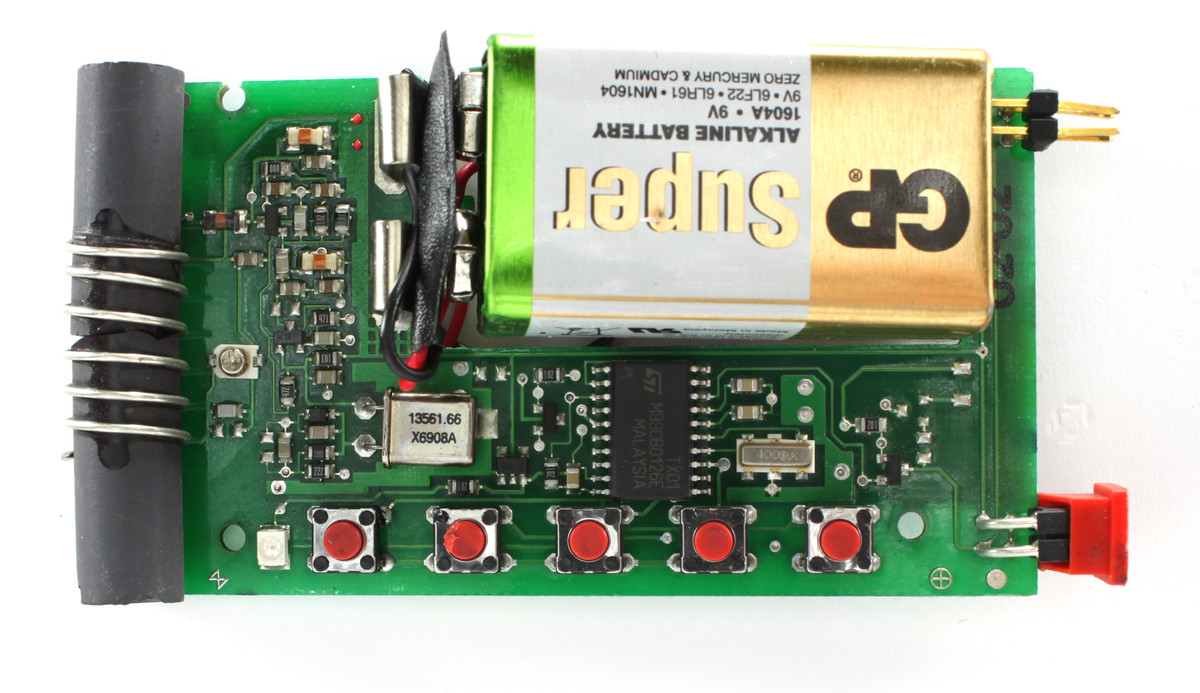

Nachdem das Gehäuse entfernt ist können wir einen genaueren Blick auf die fünf Taster werfen. Wir sind nur an dem linken Taster interessiert, da dieser, bei diesem Modell, das Garagentor öffnet bzw. schließt.

Drähte anlöten¶

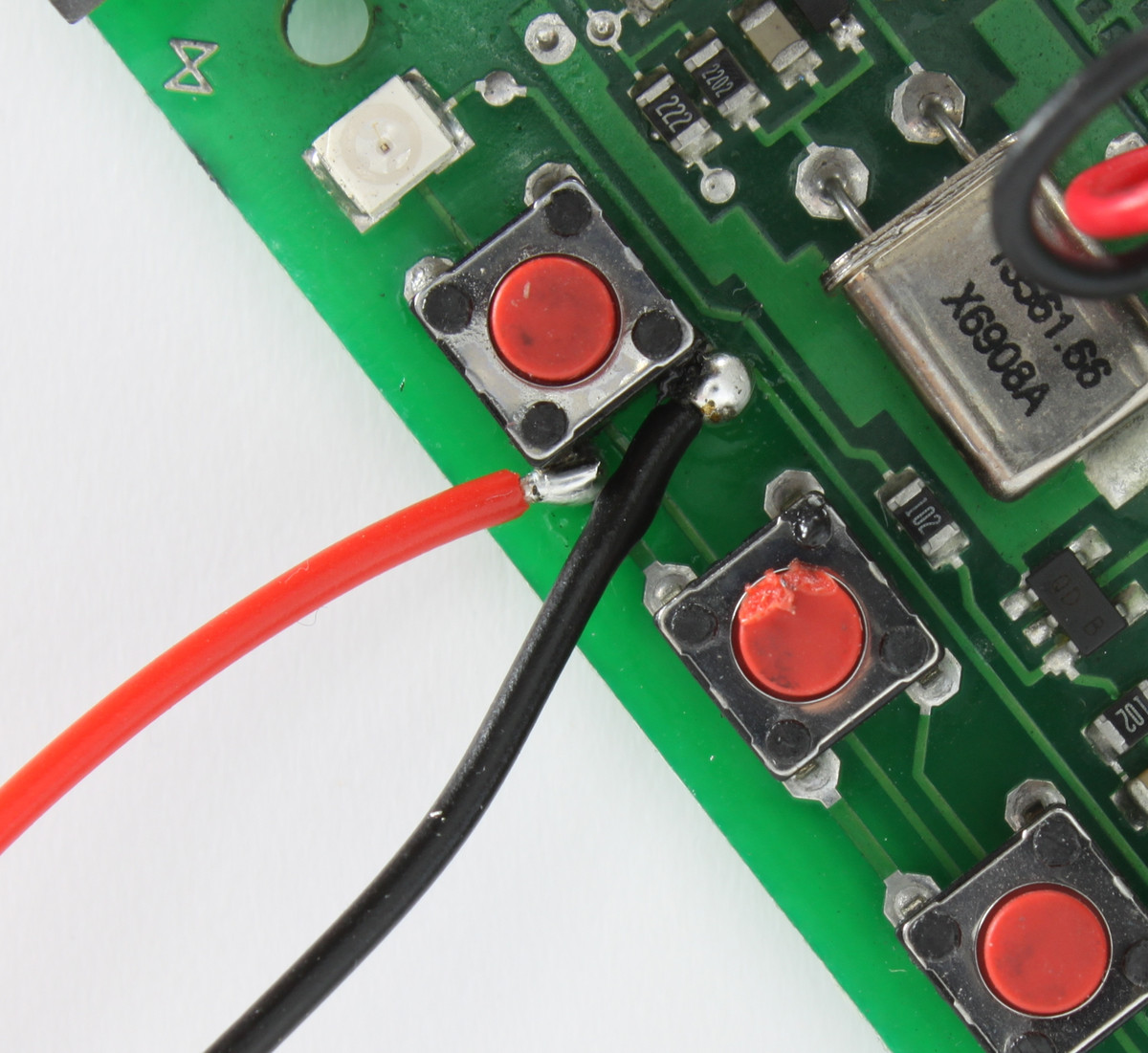

Wenn wir diesen Taster näher betrachten stellen wir fest, dass nur zwei der vier Pads mit Leiterbahnen verbunden sind. Wir haben also die Stellen identifiziert an denen wir unsere Drähte anlöten müssen.

Die Enden der Drähte verbinden wir mit einem Relais des Quad Relay Bricklets auf dem 8 Pol Stecker. Anschließend können wir unser Werk mit der Brick Viewer Software Testen. Dazu öffnen wir das Industrial Quad Relay Bricklet Tab und schalten das Relais. Die Fernbedienung sollte sich darüber steuern lassen.

Nach diesem Test können wir das Gehäuse der Fernbedienung schließen und sind mit unserer Arbeit fertig.

Garagentorfernbedienung mit angeschlossenem Industrial Quad Relay Bricklet
