LabVIEW - Analog In Bricklet¶

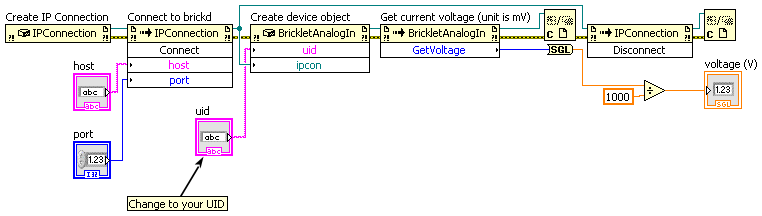

Simple¶

Download (Example Simple.vi)

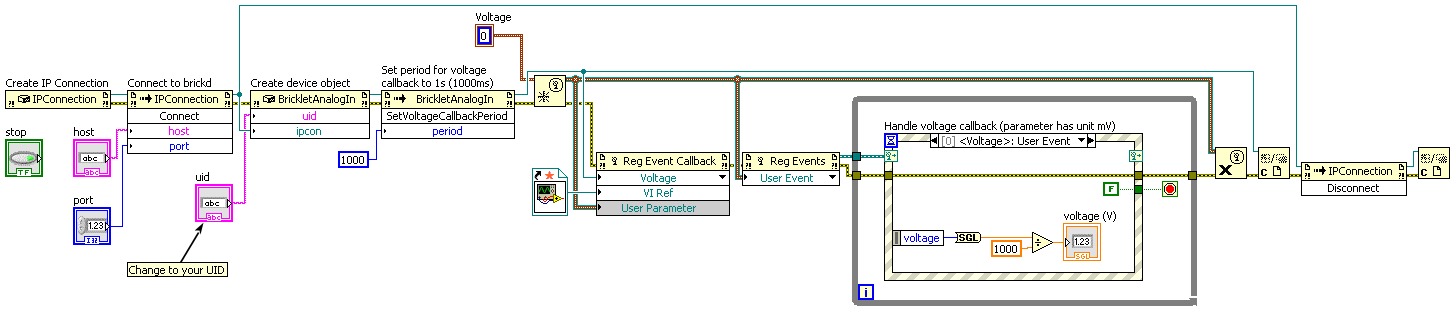

Callback¶

Download (Example Callback.vi), Download (Example Callback - Voltage Callback.vi)

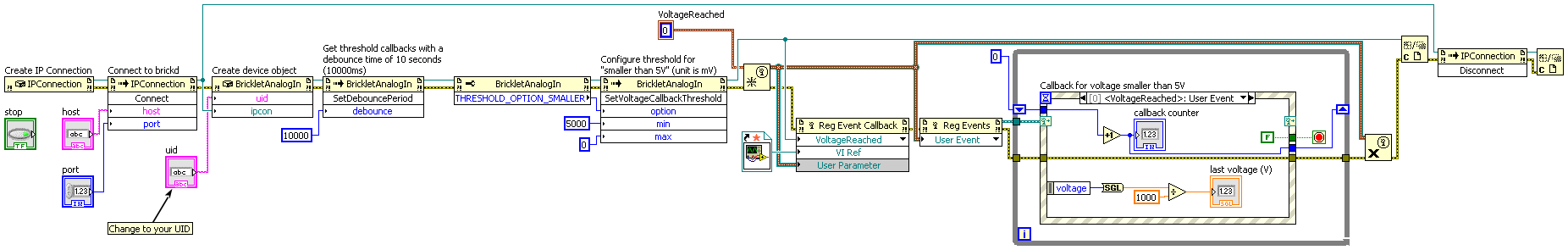

Threshold¶

Download (Example Threshold.vi), Download (Example Threshold - VoltageReached Callback.vi)

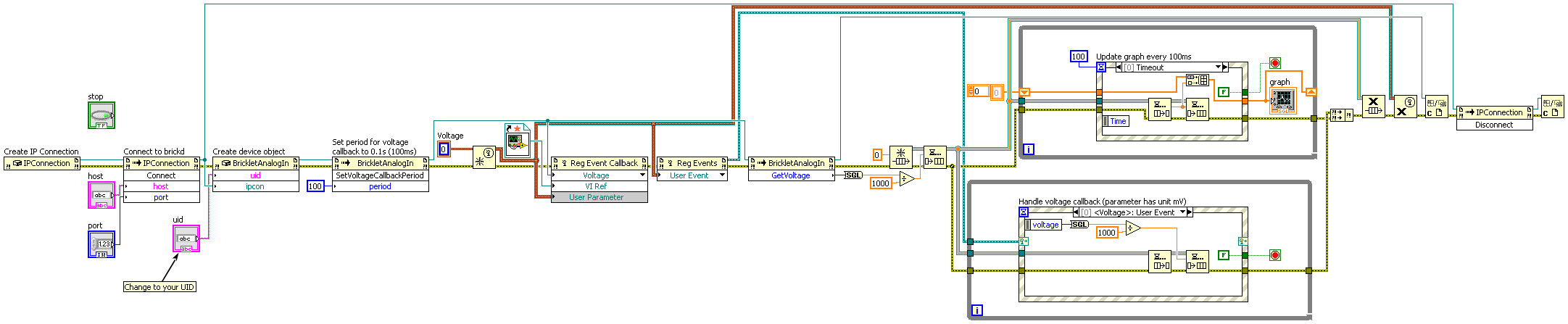

Graph¶

Download (Example Graph.vi), Download (Example Graph - Voltage Callback.vi)

Grundfunktionen¶

BrickletAnalogIn(uid, ipcon) → analogIn¶

Eingabe:	uid – Typ: String ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:	analogIn – Typ: .NET Refnum (BrickletAnalogIn)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist.

BrickletAnalogIn.GetVoltage() → voltage¶

Ausgabe:	voltage – Typ: Int32, Einheit: 1 mV, Wertebereich: [0 bis 45000]

Gibt die gemessene Spannung des Sensors zurück. Die Auflösung im Bereich 0 bis 6V beträgt rund 2mV. Zwischen 6 und 45V ist die Auflösung rund 10mV.

Wenn die Spannung periodisch abgefragt werden soll, wird empfohlen den VoltageCallback Callback zu nutzen und die Periode mit SetVoltageCallbackPeriod() vorzugeben.

BrickletAnalogIn.SetRange(range)¶

Eingabe:	range – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0

Setzt den Messbereich. Mögliche Bereiche:

• 0: Automatisch geschaltet
• 1: 0V - 6,05V, ~1,48mV Auflösung
• 2: 0V - 10,32V, ~2,52mV Auflösung
• 3: 0V - 36,30V, ~8,86mV Auflösung
• 4: 0V - 45,00V, ~11,25mV Auflösung
• 5: 0V - 3,3V, ~0,81mV Auflösung, neu in Version 2.0.3 (Plugin)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für range:

• BrickletAnalogIn.RANGE_AUTOMATIC = 0
• BrickletAnalogIn.RANGE_UP_TO_6V = 1
• BrickletAnalogIn.RANGE_UP_TO_10V = 2
• BrickletAnalogIn.RANGE_UP_TO_36V = 3
• BrickletAnalogIn.RANGE_UP_TO_45V = 4
• BrickletAnalogIn.RANGE_UP_TO_3V = 5

Neu in Version 2.0.1 (Plugin).

BrickletAnalogIn.GetRange() → range¶

Ausgabe:	range – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0

Gibt den Messbereich zurück, wie von SetRange() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für range:

• BrickletAnalogIn.RANGE_AUTOMATIC = 0
• BrickletAnalogIn.RANGE_UP_TO_6V = 1
• BrickletAnalogIn.RANGE_UP_TO_10V = 2
• BrickletAnalogIn.RANGE_UP_TO_36V = 3
• BrickletAnalogIn.RANGE_UP_TO_45V = 4
• BrickletAnalogIn.RANGE_UP_TO_3V = 5

Neu in Version 2.0.1 (Plugin).

Fortgeschrittene Funktionen¶

BrickletAnalogIn.GetAnalogValue() → value¶

Ausgabe:	value – Typ: Int32, Wertebereich: [0 bis 212 - 1]

Gibt den Wert, wie vom 12-Bit Analog-Digital-Wandler gelesen, zurück.

Bemerkung

Der von GetVoltage() zurückgegebene Wert ist über mehrere Messwerte gemittelt um das Rauschen zu vermindern, während GetAnalogValue() unverarbeitete Analogwerte zurück gibt. Der einzige Grund GetAnalogValue() zu nutzen, ist die volle Auflösung des Analog-Digital-Wandlers zu erhalten.

Wenn der Analogwert periodisch abgefragt werden soll, wird empfohlen den AnalogValueCallback Callback zu nutzen und die Periode mit SetAnalogValueCallbackPeriod() vorzugeben.

BrickletAnalogIn.SetAveraging(average)¶

Eingabe:	average – Typ: Byte, Wertebereich: [0 bis 255], Standardwert: 50

Setzt die Länge des Mittelwerts für die Spannung.

Wenn die Länge auf 0 gesetzt wird, ist das Averaging komplett aus. In diesem Fall gibt es mehr Rauschen auf den Daten, allerdings sind die Daten dann ohne Verzögerung.

Neu in Version 2.0.3 (Plugin).

BrickletAnalogIn.GetAveraging() → average¶

Ausgabe:	average – Typ: Byte, Wertebereich: [0 bis 255], Standardwert: 50

Gibt die Averaging-Konfiguration zurück, wie von SetAveraging() gesetzt.

Neu in Version 2.0.3 (Plugin).

BrickletAnalogIn.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier¶

Ausgabe:

uid – Typ: String, Länge: bis zu 8 connectedUid – Typ: String, Länge: bis zu 8 position – Typ: Char, Wertebereich: ["a" bis "h", "z"] hardwareVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255] firmwareVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255] deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position ist 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss). Ein Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Konfigurationsfunktionen für Callbacks¶

BrickletAnalogIn.SetVoltageCallbackPeriod(period)¶

Eingabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der VoltageCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der VoltageCallback Callback wird nur ausgelöst, wenn sich die Spannung seit der letzten Auslösung geändert hat.

BrickletAnalogIn.GetVoltageCallbackPeriod() → period¶

Ausgabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetVoltageCallbackPeriod() gesetzt.

BrickletAnalogIn.SetAnalogValueCallbackPeriod(period)¶

Eingabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der AnalogValueCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der AnalogValueCallback Callback wird nur ausgelöst, wenn sich der Analogwert seit der letzten Auslösung geändert hat.

BrickletAnalogIn.GetAnalogValueCallbackPeriod() → period¶

Ausgabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetAnalogValueCallbackPeriod() gesetzt.

BrickletAnalogIn.SetVoltageCallbackThreshold(option, min, max)¶

Eingabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Einheit: 1 mV, Wertebereich: [0 bis 216 - 1], Standardwert: 0 max – Typ: Int32, Einheit: 1 mV, Wertebereich: [0 bis 216 - 1], Standardwert: 0

Setzt den Schwellwert für den VoltageReachedCallback Callback.

Die folgenden Optionen sind möglich:

Option	Beschreibung
'x'	Callback ist inaktiv
'o'	Callback wird ausgelöst, wenn die Spannung außerhalb des min und max Wertes ist
'i'	Callback wird ausgelöst, wenn die Spannung innerhalb des min und max Wertes ist
'<'	Callback wird ausgelöst, wenn die Spannung kleiner als der min Wert ist (max wird ignoriert)
'>'	Callback wird ausgelöst, wenn die Spannung größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletAnalogIn.THRESHOLD_OPTION_OFF = "x"
• BrickletAnalogIn.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletAnalogIn.THRESHOLD_OPTION_INSIDE = "i"
• BrickletAnalogIn.THRESHOLD_OPTION_SMALLER = "<"
• BrickletAnalogIn.THRESHOLD_OPTION_GREATER = ">"

BrickletAnalogIn.GetVoltageCallbackThreshold() → option, min, max¶

Ausgabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Einheit: 1 mV, Wertebereich: [0 bis 216 - 1], Standardwert: 0 max – Typ: Int32, Einheit: 1 mV, Wertebereich: [0 bis 216 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetVoltageCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletAnalogIn.THRESHOLD_OPTION_OFF = "x"
• BrickletAnalogIn.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletAnalogIn.THRESHOLD_OPTION_INSIDE = "i"
• BrickletAnalogIn.THRESHOLD_OPTION_SMALLER = "<"
• BrickletAnalogIn.THRESHOLD_OPTION_GREATER = ">"

BrickletAnalogIn.SetAnalogValueCallbackThreshold(option, min, max)¶

Eingabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Wertebereich: [0 bis 216 - 1], Standardwert: 0 max – Typ: Int32, Wertebereich: [0 bis 216 - 1], Standardwert: 0

Setzt den Schwellwert für den AnalogValueReachedCallback Callback.

Die folgenden Optionen sind möglich:

Option	Beschreibung
'x'	Callback ist inaktiv
'o'	Callback wird ausgelöst, wenn der Analogwert außerhalb des min und max Wertes ist
'i'	Callback wird ausgelöst, wenn der Analogwert innerhalb des min und max Wertes ist
'<'	Callback wird ausgelöst, wenn der Analogwert kleiner als der min Wert ist (max wird ignoriert)
'>'	Callback wird ausgelöst, wenn der Analogwert größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletAnalogIn.THRESHOLD_OPTION_OFF = "x"
• BrickletAnalogIn.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletAnalogIn.THRESHOLD_OPTION_INSIDE = "i"
• BrickletAnalogIn.THRESHOLD_OPTION_SMALLER = "<"
• BrickletAnalogIn.THRESHOLD_OPTION_GREATER = ">"

BrickletAnalogIn.GetAnalogValueCallbackThreshold() → option, min, max¶

Ausgabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Wertebereich: [0 bis 216 - 1], Standardwert: 0 max – Typ: Int32, Wertebereich: [0 bis 216 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetAnalogValueCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletAnalogIn.THRESHOLD_OPTION_OFF = "x"
• BrickletAnalogIn.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletAnalogIn.THRESHOLD_OPTION_INSIDE = "i"
• BrickletAnalogIn.THRESHOLD_OPTION_SMALLER = "<"
• BrickletAnalogIn.THRESHOLD_OPTION_GREATER = ">"

BrickletAnalogIn.SetDebouncePeriod(debounce)¶

Eingabe:	debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Setzt die Periode mit welcher die Schwellwert Callbacks

• VoltageReachedCallback,
• AnalogValueReachedCallback

ausgelöst werden, wenn die Schwellwerte

• SetVoltageCallbackThreshold(),
• SetAnalogValueCallbackThreshold()

weiterhin erreicht bleiben.

BrickletAnalogIn.GetDebouncePeriod() → debounce¶

Ausgabe:	debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Gibt die Entprellperiode zurück, wie von SetDebouncePeriod() gesetzt.

Callbacks¶

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

event BrickletAnalogIn.VoltageCallback → sender, voltage¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletAnalogIn) voltage – Typ: Int32, Einheit: 1 mV, Wertebereich: [0 bis 45000]

Dieser Callback wird mit der Periode, wie gesetzt mit SetVoltageCallbackPeriod(), ausgelöst. Der Parameter ist die gemessene Spannung des Sensors.

Der VoltageCallback Callback wird nur ausgelöst, wenn sich die Spannung seit der letzten Auslösung geändert hat.

event BrickletAnalogIn.AnalogValueCallback → sender, value¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletAnalogIn) value – Typ: Int32, Wertebereich: [0 bis 212 - 1]

Dieser Callback wird mit der Periode, wie gesetzt mit SetAnalogValueCallbackPeriod(), ausgelöst. Der Parameter ist der Analogwert des Sensors.

Der AnalogValueCallback Callback wird nur ausgelöst, wenn sich der Analogwert seit der letzten Auslösung geändert hat.

event BrickletAnalogIn.VoltageReachedCallback → sender, voltage¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletAnalogIn) voltage – Typ: Int32, Einheit: 1 mV, Wertebereich: [0 bis 45000]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetVoltageCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist die gemessene Spannung des Sensors.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

event BrickletAnalogIn.AnalogValueReachedCallback → sender, value¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletAnalogIn) value – Typ: Int32, Wertebereich: [0 bis 212 - 1]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetAnalogValueCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist der Analogwert des Sensors.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

Virtuelle Funktionen¶

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletAnalogIn.GetAPIVersion() → apiVersion¶

Ausgabe:	apiVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletAnalogIn.GetResponseExpected(functionId) → responseExpected¶

Eingabe:	functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:	responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

• BrickletAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_PERIOD = 3
• BrickletAnalogIn.FUNCTION_SET_ANALOG_VALUE_CALLBACK_PERIOD = 5
• BrickletAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_THRESHOLD = 7
• BrickletAnalogIn.FUNCTION_SET_ANALOG_VALUE_CALLBACK_THRESHOLD = 9
• BrickletAnalogIn.FUNCTION_SET_DEBOUNCE_PERIOD = 11
• BrickletAnalogIn.FUNCTION_SET_RANGE = 17
• BrickletAnalogIn.FUNCTION_SET_AVERAGING = 19

BrickletAnalogIn.SetResponseExpected(functionId, responseExpected)¶

Eingabe:	functionId – Typ: Byte, Wertebereich: Siehe Konstanten responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

• BrickletAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_PERIOD = 3
• BrickletAnalogIn.FUNCTION_SET_ANALOG_VALUE_CALLBACK_PERIOD = 5
• BrickletAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_THRESHOLD = 7
• BrickletAnalogIn.FUNCTION_SET_ANALOG_VALUE_CALLBACK_THRESHOLD = 9
• BrickletAnalogIn.FUNCTION_SET_DEBOUNCE_PERIOD = 11
• BrickletAnalogIn.FUNCTION_SET_RANGE = 17
• BrickletAnalogIn.FUNCTION_SET_AVERAGING = 19

BrickletAnalogIn.SetResponseExpectedAll(responseExpected)¶

Eingabe:	responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten¶

BrickletAnalogIn.DEVICE_IDENTIFIER¶

Diese Konstante wird verwendet um ein Analog In Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletAnalogIn.DEVICE_DISPLAY_NAME¶

Diese Konstante stellt den Anzeigenamen eines Analog In Bricklet dar.
