LabVIEW - Industrial Dual 0-20mA Bricklet

Dies ist die Beschreibung der LabVIEW API Bindings für das Industrial Dual 0-20mA Bricklet. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des Industrial Dual 0-20mA Bricklet sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickletIndustrialDual020mA(uid, ipcon) → industrialDual020mA
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • industrialDual020mA – Typ: .NET Refnum (BrickletIndustrialDual020mA)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist.

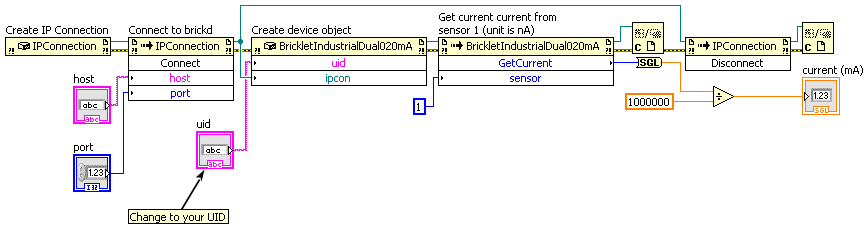

BrickletIndustrialDual020mA.GetCurrent(sensor) → current
Eingabe:
  • sensor – Typ: Byte, Wertebereich: [0 bis 1]
Ausgabe:
  • current – Typ: Int32, Einheit: 1 nA, Wertebereich: [0 bis 22505322]

Gibt die gemessenen Stromstärke des angegebenen Sensors zurück.

Es ist möglich zu erkennen ob ein IEC 60381-1-kompatibler Sensor angeschlossen ist und ob er funktionsfähig ist.

Falls die zurückgegebene Stromstärke kleiner als 4mA ist, ist wahrscheinlich kein Sensor angeschlossen oder der Sensor ist defekt. Falls die zurückgegebene Stromstärke über 20mA ist, besteht entweder ein Kurzschluss oder der Sensor ist defekt. Somit ist erkennbar ob ein Sensor angeschlossen und funktionsfähig ist.

Wenn die Stromstärke periodisch abgefragt werden soll, wird empfohlen den CurrentCallback Callback zu nutzen und die Periode mit SetCurrentCallbackPeriod() vorzugeben.

Fortgeschrittene Funktionen

BrickletIndustrialDual020mA.SetSampleRate(rate)
Eingabe:
  • rate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Setzt die Abtastrate auf 240, 60, 15 oder 4 Samples pro Sekunde. Die Auflösung für die Raten sind 12, 14, 16 und 18 Bit respektive.

Wert Beschreibung
0 240 Samples pro Sekunde, 12 Bit Auflösung
1 60 Samples pro Sekunde, 14 Bit Auflösung
2 15 Samples pro Sekunde, 16 Bit Auflösung
3 4 Samples pro Sekunde, 18 Bit Auflösung

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für rate:

  • BrickletIndustrialDual020mA.SAMPLE_RATE_240_SPS = 0
  • BrickletIndustrialDual020mA.SAMPLE_RATE_60_SPS = 1
  • BrickletIndustrialDual020mA.SAMPLE_RATE_15_SPS = 2
  • BrickletIndustrialDual020mA.SAMPLE_RATE_4_SPS = 3
BrickletIndustrialDual020mA.GetSampleRate() → rate
Ausgabe:
  • rate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Gibt die Abtastrate zurück, wie von SetSampleRate() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für rate:

  • BrickletIndustrialDual020mA.SAMPLE_RATE_240_SPS = 0
  • BrickletIndustrialDual020mA.SAMPLE_RATE_60_SPS = 1
  • BrickletIndustrialDual020mA.SAMPLE_RATE_15_SPS = 2
  • BrickletIndustrialDual020mA.SAMPLE_RATE_4_SPS = 3
BrickletIndustrialDual020mA.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["a" bis "h", "z"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position ist 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss). Ein Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Konfigurationsfunktionen für Callbacks

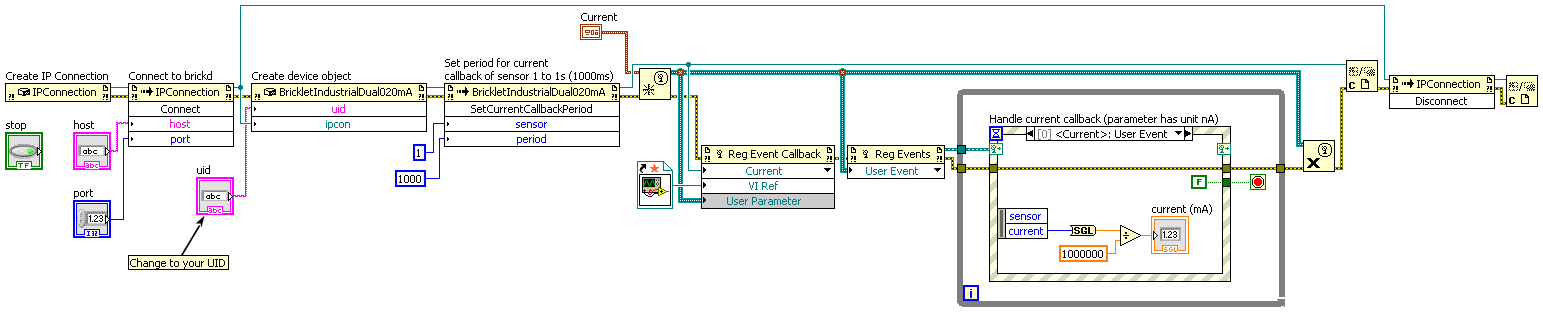

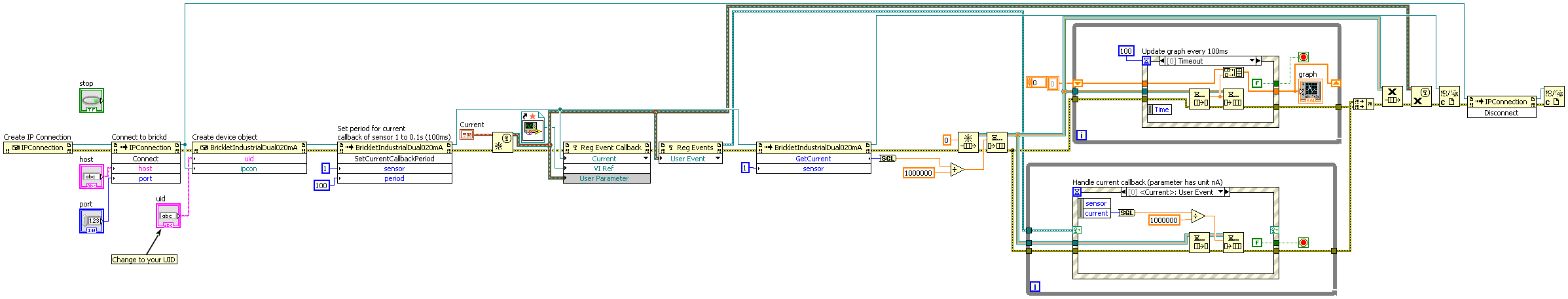

BrickletIndustrialDual020mA.SetCurrentCallbackPeriod(sensor, period)
Eingabe:
  • sensor – Typ: Byte, Wertebereich: [0 bis 1]
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der CurrentCallback Callback für den übergebenen Sensor ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der CurrentCallback Callback wird nur ausgelöst, wenn sich die Stromstärke seit der letzten Auslösung geändert hat.

BrickletIndustrialDual020mA.GetCurrentCallbackPeriod(sensor) → period
Eingabe:
  • sensor – Typ: Byte, Wertebereich: [0 bis 1]
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetCurrentCallbackPeriod() gesetzt.

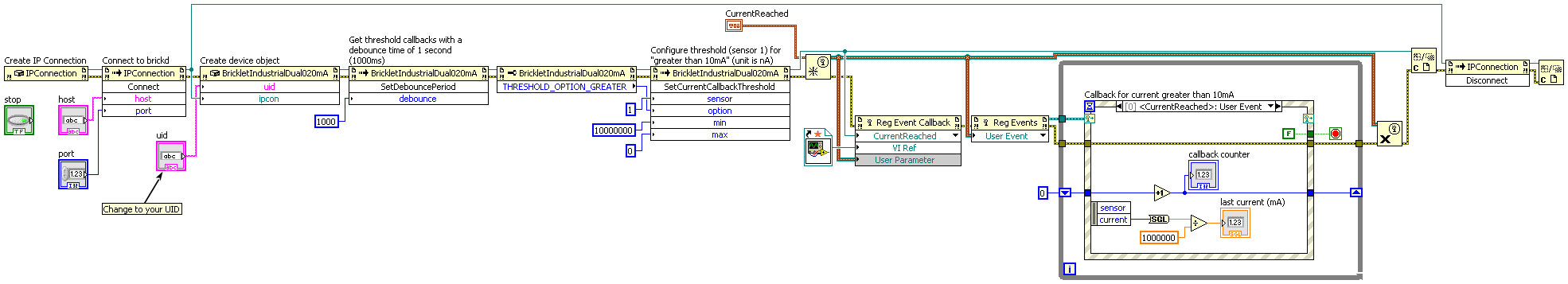

BrickletIndustrialDual020mA.SetCurrentCallbackThreshold(sensor, option, min, max)
Eingabe:
  • sensor – Typ: Byte, Wertebereich: [0 bis 1]
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int32, Einheit: 1 nA, Wertebereich: [-231 bis 231 - 1], Standardwert: 0
  • max – Typ: Int32, Einheit: 1 nA, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Setzt den Schwellwert des CurrentReachedCallback Callbacks für den übergebenen Sensor.

Die folgenden Optionen sind möglich:

Option Beschreibung
'x' Callback ist inaktiv
'o' Callback wird ausgelöst, wenn die Stromstärke außerhalb des min und max Wertes ist
'i' Callback wird ausgelöst, wenn die Stromstärke innerhalb des min und max Wertes ist
'<' Callback wird ausgelöst, wenn die Stromstärke kleiner als der min Wert ist (max wird ignoriert)
'>' Callback wird ausgelöst, wenn die Stromstärke größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_OFF = "x"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_GREATER = ">"
BrickletIndustrialDual020mA.GetCurrentCallbackThreshold(sensor) → option, min, max
Eingabe:
  • sensor – Typ: Byte, Wertebereich: [0 bis 1]
Ausgabe:
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int32, Einheit: 1 nA, Wertebereich: [-231 bis 231 - 1], Standardwert: 0
  • max – Typ: Int32, Einheit: 1 nA, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetCurrentCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_OFF = "x"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletIndustrialDual020mA.THRESHOLD_OPTION_GREATER = ">"
BrickletIndustrialDual020mA.SetDebouncePeriod(debounce)
Eingabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Setzt die Periode mit welcher der Schwellwert Callback

ausgelöst werden, wenn der Schwellwert

weiterhin erreicht bleibt.

BrickletIndustrialDual020mA.GetDebouncePeriod() → debounce
Ausgabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Gibt die Entprellperiode zurück, wie von SetDebouncePeriod() gesetzt.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

event BrickletIndustrialDual020mA.CurrentCallback → sender, sensor, current
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIndustrialDual020mA)
  • sensor – Typ: Byte, Wertebereich: [0 bis 1]
  • current – Typ: Int32, Einheit: 1 nA, Wertebereich: [0 bis 22505322]

Dieser Callback wird mit der Periode, wie gesetzt mit SetCurrentCallbackPeriod(), ausgelöst. Der Parameter ist die Stromstärke des Sensors.

Der CurrentCallback Callback wird nur ausgelöst, wenn sich die Stromstärke seit der letzten Auslösung geändert hat.

event BrickletIndustrialDual020mA.CurrentReachedCallback → sender, sensor, current
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIndustrialDual020mA)
  • sensor – Typ: Byte, Wertebereich: [0 bis 1]
  • current – Typ: Int32, Einheit: 1 nA, Wertebereich: [0 bis 22505322]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetCurrentCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist die Stromstärke des Sensors.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletIndustrialDual020mA.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletIndustrialDual020mA.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletIndustrialDual020mA.FUNCTION_SET_CURRENT_CALLBACK_PERIOD = 2
  • BrickletIndustrialDual020mA.FUNCTION_SET_CURRENT_CALLBACK_THRESHOLD = 4
  • BrickletIndustrialDual020mA.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletIndustrialDual020mA.FUNCTION_SET_SAMPLE_RATE = 8
BrickletIndustrialDual020mA.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletIndustrialDual020mA.FUNCTION_SET_CURRENT_CALLBACK_PERIOD = 2
  • BrickletIndustrialDual020mA.FUNCTION_SET_CURRENT_CALLBACK_THRESHOLD = 4
  • BrickletIndustrialDual020mA.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletIndustrialDual020mA.FUNCTION_SET_SAMPLE_RATE = 8
BrickletIndustrialDual020mA.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten

BrickletIndustrialDual020mA.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein Industrial Dual 0-20mA Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletIndustrialDual020mA.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines Industrial Dual 0-20mA Bricklet dar.
