LabVIEW - Barometer Bricklet¶

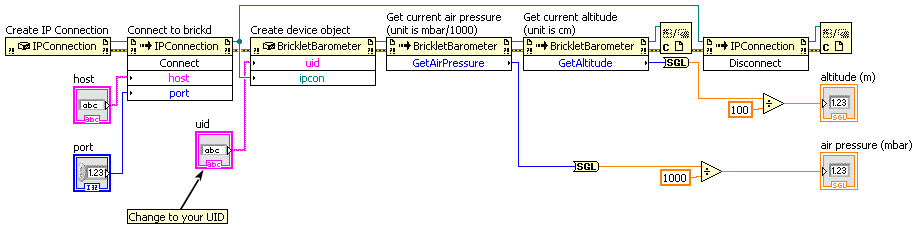

Simple¶

Download (Example Simple.vi)

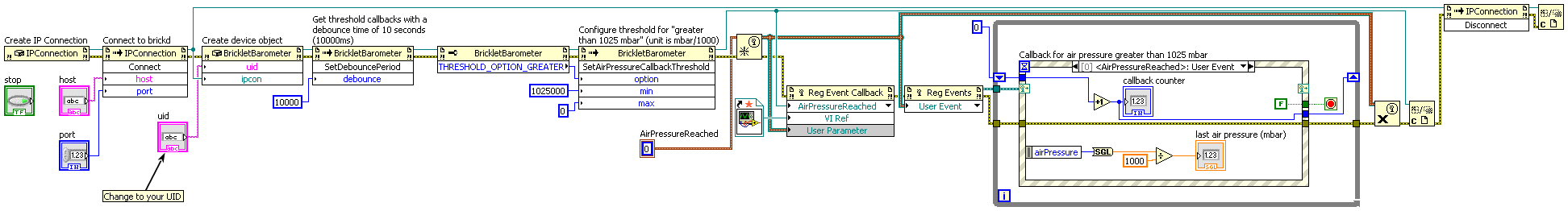

Threshold¶

Download (Example Threshold.vi), Download (Example Threshold - AirPressureReached Callback.vi)

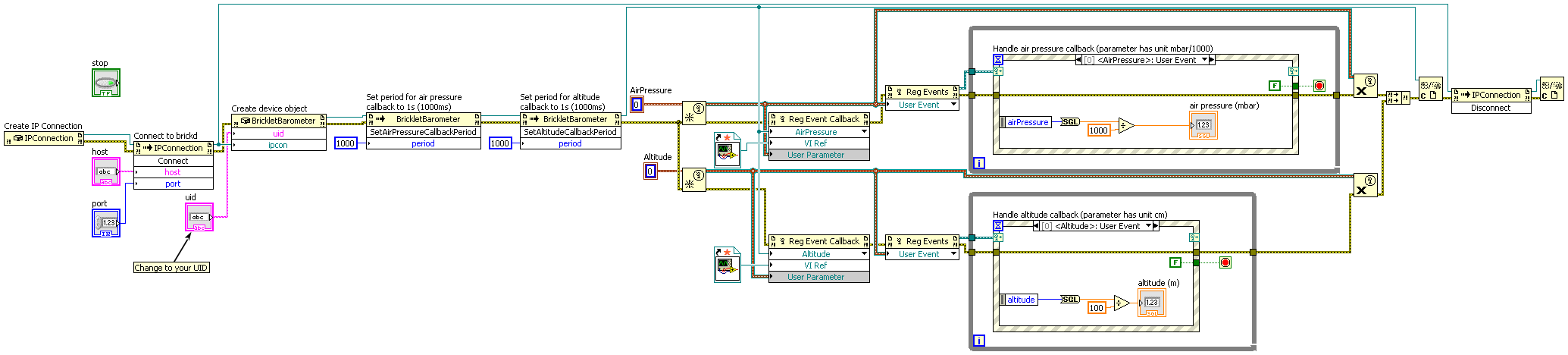

Callback¶

Download (Example Callback.vi), Download (Example Callback - AirPressure Callback.vi), Download (Example Callback - Altitude Callback.vi)

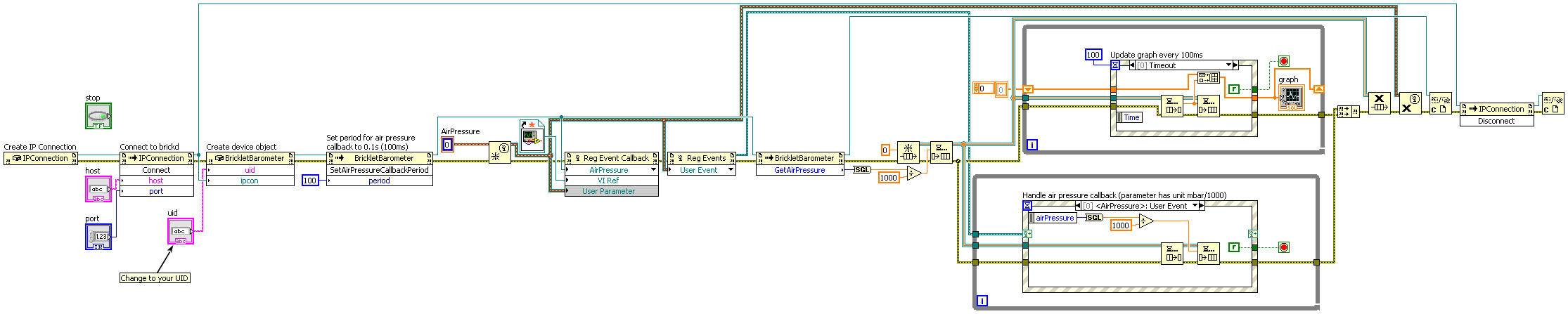

Graph¶

Download (Example Graph.vi), Download (Example Graph - AirPressure Callback.vi)

Grundfunktionen¶

BrickletBarometer(uid, ipcon) → barometer¶

Eingabe:	uid – Typ: String ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:	barometer – Typ: .NET Refnum (BrickletBarometer)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist.

BrickletBarometer.GetAirPressure() → airPressure¶

Ausgabe:	airPressure – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [10000 bis 1200000]

Gibt den Luftdruck des Luftdrucksensors zurück.

Wenn der Luftdruck periodisch abgefragt werden soll, wird empfohlen den AirPressureCallback Callback zu nutzen und die Periode mit SetAirPressureCallbackPeriod() vorzugeben.

BrickletBarometer.GetAltitude() → altitude¶

Ausgabe:	altitude – Typ: Int32, Einheit: 1 cm, Wertebereich: [-231 bis 231 - 1]

Gibt die relative Höhe des Luftdrucksensors zurück. Der Wert wird auf Basis der Differenz zwischen dem aktuellen Luftdruck und dem Referenzluftdruck berechnet, welcher mit SetReferenceAirPressure() gesetzt werden kann.

Wenn die Höhe periodisch abgefragt werden soll, wird empfohlen den AltitudeCallback Callback zu nutzen und die Periode mit SetAltitudeCallbackPeriod() vorzugeben.

BrickletBarometer.SetReferenceAirPressure(airPressure)¶

Eingabe:	airPressure – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [0, 10000 bis 1200000], Standardwert: 1013250

Setzt den Referenzluftdruck für die Höhenberechnung. Wenn der aktuelle Luftdruckwert als Referenz übergeben wird dann gibt die Höhenberechnung 0cm aus. Als Abkürzung kann auch 0 übergeben werden, dadurch wird der Referenzluftdruck intern auf den aktuellen Luftdruckwert gesetzt.

Wohl bekannte Referenzluftdruckwerte, die in der Luftfahrt verwendet werden, sind QNH und QFE aus dem Q-Schlüssel.

BrickletBarometer.GetReferenceAirPressure() → airPressure¶

Ausgabe:	airPressure – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [10000 bis 1200000], Standardwert: 1013250

Gibt den Referenzluftdruckwert zurück, wie von SetReferenceAirPressure() gesetzt.

Fortgeschrittene Funktionen¶

BrickletBarometer.GetChipTemperature() → temperature¶

Ausgabe:	temperature – Typ: Int16, Einheit: 1/100 °C, Wertebereich: [-4000 bis 8500]

Gibt die Temperatur des Luftdrucksensors zurück.

Diese Temperatur wird intern zur Temperaturkompensation der Luftdruckmessung verwendet. Sie ist nicht so genau wie die Temperatur die vom Temperature Bricklet oder dem Temperature IR Bricklet gemessen wird.

BrickletBarometer.SetAveraging(movingAveragePressure, averagePressure, averageTemperature)¶

Eingabe:	movingAveragePressure – Typ: Byte, Wertebereich: [0 bis 25], Standardwert: 25 averagePressure – Typ: Byte, Wertebereich: [0 bis 10], Standardwert: 10 averageTemperature – Typ: Byte, Wertebereich: [0 bis 255], Standardwert: 10

Setzt die unterschiedlichen Averaging-Parameter (Mittelwertbildung). Es ist möglich die Länge des Mittelwerts für Temperatur und Luftdruck anzugeben. Zusätzlich gibt kann die Länge für einen gleitenden Mittelwert für den Luftdruck angegeben werden. Der gleitende Mittelwert wird mit den Werten des normalen Mittelwerts berechnet. Es gibt keinen gleitenden Mittelwert für die Temperatur.

Wenn alle drei Parameter auf 0 gesetzt werden, ist das Averaging komplett aus. In diesem Fall gibt es viel Rauschen auf den Daten, allerdings sind die Daten dann ohne Verzögerung. Wir empfehlen das Averaging auszustellen wenn die Daten des Barometer Bricklets zusammen mit anderen Sensordaten fusioniert werden sollen.

Neu in Version 2.0.1 (Plugin).

BrickletBarometer.GetAveraging() → movingAveragePressure, averagePressure, averageTemperature¶

Ausgabe:	movingAveragePressure – Typ: Byte, Wertebereich: [0 bis 25], Standardwert: 25 averagePressure – Typ: Byte, Wertebereich: [0 bis 10], Standardwert: 10 averageTemperature – Typ: Byte, Wertebereich: [0 bis 255], Standardwert: 10

Gibt die Averaging-Konfiguration zurück, wie von SetAveraging() gesetzt.

Neu in Version 2.0.1 (Plugin).

BrickletBarometer.SetI2CMode(mode)¶

Eingabe:	mode – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0

Setzt den I2C Modus. Mögliche Modi sind:

• 0: Fast (400kHz)
• 1: Slow (100kHz)

Wenn Probleme mit offensichtlichen Ausreißern in den Barometer Bricklet Messungen auftreten, können diese eventuell aufgrund von elektromagnetischen Störungen sein. In diesem Fall kann es helfen die I2C Geschwindigkeit zu verringern.

Falls in einem System ein hoher Durchsatz an Nachrichten erwünscht ist, sollte die I2C Geschwindigkeit allerdings nicht verringert werden.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

• BrickletBarometer.I2C_MODE_FAST = 0
• BrickletBarometer.I2C_MODE_SLOW = 1

Neu in Version 2.0.3 (Plugin).

BrickletBarometer.GetI2CMode() → mode¶

Ausgabe:	mode – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0

Gibt den I2C Modus zurück, wie von SetI2CMode() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

• BrickletBarometer.I2C_MODE_FAST = 0
• BrickletBarometer.I2C_MODE_SLOW = 1

Neu in Version 2.0.3 (Plugin).

BrickletBarometer.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier¶

Ausgabe:

uid – Typ: String, Länge: bis zu 8 connectedUid – Typ: String, Länge: bis zu 8 position – Typ: Char, Wertebereich: ["a" bis "h", "z"] hardwareVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255] firmwareVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255] deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position ist 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss). Ein Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Konfigurationsfunktionen für Callbacks¶

BrickletBarometer.SetAirPressureCallbackPeriod(period)¶

Eingabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der AirPressureCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der AirPressureCallback Callback wird nur ausgelöst, wenn sich der Luftdruck seit der letzten Auslösung geändert hat.

BrickletBarometer.GetAirPressureCallbackPeriod() → period¶

Ausgabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetAirPressureCallbackPeriod() gesetzt.

BrickletBarometer.SetAltitudeCallbackPeriod(period)¶

Eingabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der AltitudeCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der AltitudeCallback Callback wird nur ausgelöst, wenn sich Höhe seit der letzten Auslösung geändert hat.

BrickletBarometer.GetAltitudeCallbackPeriod() → period¶

Ausgabe:	period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetAltitudeCallbackPeriod() gesetzt.

BrickletBarometer.SetAirPressureCallbackThreshold(option, min, max)¶

Eingabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [-231 bis 231 - 1], Standardwert: 0 max – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Setzt den Schwellwert für den AirPressureReachedCallback Callback.

Die folgenden Optionen sind möglich:

Option	Beschreibung
'x'	Callback ist inaktiv
'o'	Callback wird ausgelöst, wenn der Luftdruck außerhalb des min und max Wertes ist
'i'	Callback wird ausgelöst, wenn der Luftdruck innerhalb des min und max Wertes ist
'<'	Callback wird ausgelöst, wenn der Luftdruck kleiner als der min Wert ist (max wird ignoriert)
'>'	Callback wird ausgelöst, wenn der Luftdruck größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletBarometer.THRESHOLD_OPTION_OFF = "x"
• BrickletBarometer.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletBarometer.THRESHOLD_OPTION_INSIDE = "i"
• BrickletBarometer.THRESHOLD_OPTION_SMALLER = "<"
• BrickletBarometer.THRESHOLD_OPTION_GREATER = ">"

BrickletBarometer.GetAirPressureCallbackThreshold() → option, min, max¶

Ausgabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [-231 bis 231 - 1], Standardwert: 0 max – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetAirPressureCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletBarometer.THRESHOLD_OPTION_OFF = "x"
• BrickletBarometer.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletBarometer.THRESHOLD_OPTION_INSIDE = "i"
• BrickletBarometer.THRESHOLD_OPTION_SMALLER = "<"
• BrickletBarometer.THRESHOLD_OPTION_GREATER = ">"

BrickletBarometer.SetAltitudeCallbackThreshold(option, min, max)¶

Eingabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Einheit: 1 cm, Wertebereich: [-231 bis 231 - 1], Standardwert: 0 max – Typ: Int32, Einheit: 1 cm, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Setzt den Schwellwert für den AltitudeReachedCallback Callback.

Die folgenden Optionen sind möglich:

Option	Beschreibung
'x'	Callback ist inaktiv
'o'	Callback wird ausgelöst, wenn die Höhe außerhalb des min und max Wertes ist
'i'	Callback wird ausgelöst, wenn die Höhe innerhalb des min und max Wertes ist
'<'	Callback wird ausgelöst, wenn die Höhe kleiner als der min Wert ist (max wird ignoriert)
'>'	Callback wird ausgelöst, wenn die Höhe größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletBarometer.THRESHOLD_OPTION_OFF = "x"
• BrickletBarometer.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletBarometer.THRESHOLD_OPTION_INSIDE = "i"
• BrickletBarometer.THRESHOLD_OPTION_SMALLER = "<"
• BrickletBarometer.THRESHOLD_OPTION_GREATER = ">"

BrickletBarometer.GetAltitudeCallbackThreshold() → option, min, max¶

Ausgabe:	option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x" min – Typ: Int32, Einheit: 1 cm, Wertebereich: [-231 bis 231 - 1], Standardwert: 0 max – Typ: Int32, Einheit: 1 cm, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetAltitudeCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

• BrickletBarometer.THRESHOLD_OPTION_OFF = "x"
• BrickletBarometer.THRESHOLD_OPTION_OUTSIDE = "o"
• BrickletBarometer.THRESHOLD_OPTION_INSIDE = "i"
• BrickletBarometer.THRESHOLD_OPTION_SMALLER = "<"
• BrickletBarometer.THRESHOLD_OPTION_GREATER = ">"

BrickletBarometer.SetDebouncePeriod(debounce)¶

Eingabe:	debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Setzt die Periode mit welcher die Schwellwert Callbacks

• AirPressureReachedCallback,
• AltitudeReachedCallback

ausgelöst werden, wenn die Schwellwerte

• SetAirPressureCallbackThreshold(),
• SetAltitudeCallbackThreshold()

weiterhin erreicht bleiben.

BrickletBarometer.GetDebouncePeriod() → debounce¶

Ausgabe:	debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Gibt die Entprellperiode zurück, wie von SetDebouncePeriod() gesetzt.

Callbacks¶

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

event BrickletBarometer.AirPressureCallback → sender, airPressure¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletBarometer) airPressure – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [10000 bis 1200000]

Dieser Callback wird mit der Periode, wie gesetzt mit SetAirPressureCallbackPeriod(), ausgelöst. Der Parameter ist der Luftdruck des Luftdrucksensors.

Der AirPressureCallback Callback wird nur ausgelöst, wenn sich der Luftdruck seit der letzten Auslösung geändert hat.

event BrickletBarometer.AltitudeCallback → sender, altitude¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletBarometer) altitude – Typ: Int32, Einheit: 1 cm, Wertebereich: [-231 bis 231 - 1]

Dieser Callback wird mit der Periode, wie gesetzt mit SetAltitudeCallbackPeriod(), ausgelöst. Der Parameter ist die Höhe des Luftdrucksensors.

Der AltitudeCallback Callback wird nur ausgelöst, wenn sich die Höhe seit der letzten Auslösung geändert hat.

event BrickletBarometer.AirPressureReachedCallback → sender, airPressure¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletBarometer) airPressure – Typ: Int32, Einheit: 1/1000 hPa, Wertebereich: [10000 bis 1200000]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetAirPressureCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist der Luftdruck des Luftdrucksensors.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

event BrickletBarometer.AltitudeReachedCallback → sender, altitude¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletBarometer) altitude – Typ: Int32, Einheit: 1 cm, Wertebereich: [-231 bis 231 - 1]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetAltitudeCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist die Höhe des Luftdrucksensors.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

Virtuelle Funktionen¶

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletBarometer.GetAPIVersion() → apiVersion¶

Ausgabe:	apiVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletBarometer.GetResponseExpected(functionId) → responseExpected¶

Eingabe:	functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:	responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

• BrickletBarometer.FUNCTION_SET_AIR_PRESSURE_CALLBACK_PERIOD = 3
• BrickletBarometer.FUNCTION_SET_ALTITUDE_CALLBACK_PERIOD = 5
• BrickletBarometer.FUNCTION_SET_AIR_PRESSURE_CALLBACK_THRESHOLD = 7
• BrickletBarometer.FUNCTION_SET_ALTITUDE_CALLBACK_THRESHOLD = 9
• BrickletBarometer.FUNCTION_SET_DEBOUNCE_PERIOD = 11
• BrickletBarometer.FUNCTION_SET_REFERENCE_AIR_PRESSURE = 13
• BrickletBarometer.FUNCTION_SET_AVERAGING = 20
• BrickletBarometer.FUNCTION_SET_I2C_MODE = 22

BrickletBarometer.SetResponseExpected(functionId, responseExpected)¶

Eingabe:	functionId – Typ: Byte, Wertebereich: Siehe Konstanten responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

• BrickletBarometer.FUNCTION_SET_AIR_PRESSURE_CALLBACK_PERIOD = 3
• BrickletBarometer.FUNCTION_SET_ALTITUDE_CALLBACK_PERIOD = 5
• BrickletBarometer.FUNCTION_SET_AIR_PRESSURE_CALLBACK_THRESHOLD = 7
• BrickletBarometer.FUNCTION_SET_ALTITUDE_CALLBACK_THRESHOLD = 9
• BrickletBarometer.FUNCTION_SET_DEBOUNCE_PERIOD = 11
• BrickletBarometer.FUNCTION_SET_REFERENCE_AIR_PRESSURE = 13
• BrickletBarometer.FUNCTION_SET_AVERAGING = 20
• BrickletBarometer.FUNCTION_SET_I2C_MODE = 22

BrickletBarometer.SetResponseExpectedAll(responseExpected)¶

Eingabe:	responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten¶

BrickletBarometer.DEVICE_IDENTIFIER¶

Diese Konstante wird verwendet um ein Barometer Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletBarometer.DEVICE_DISPLAY_NAME¶

Diese Konstante stellt den Anzeigenamen eines Barometer Bricklet dar.
