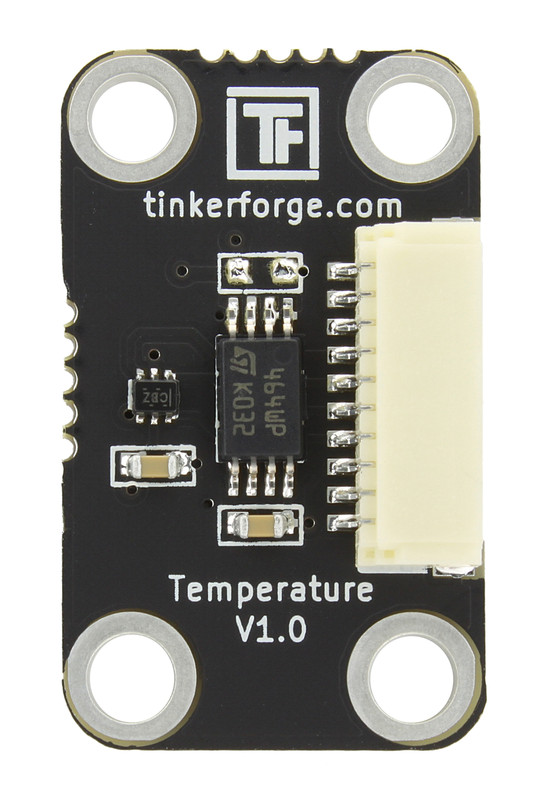

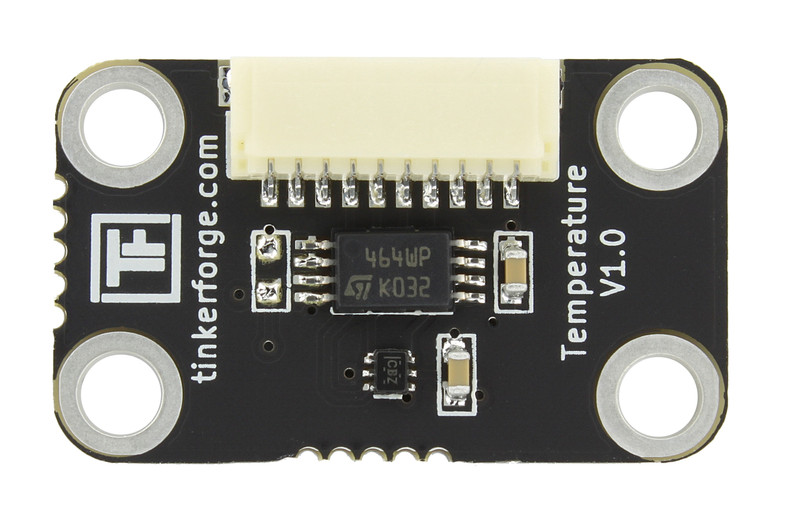

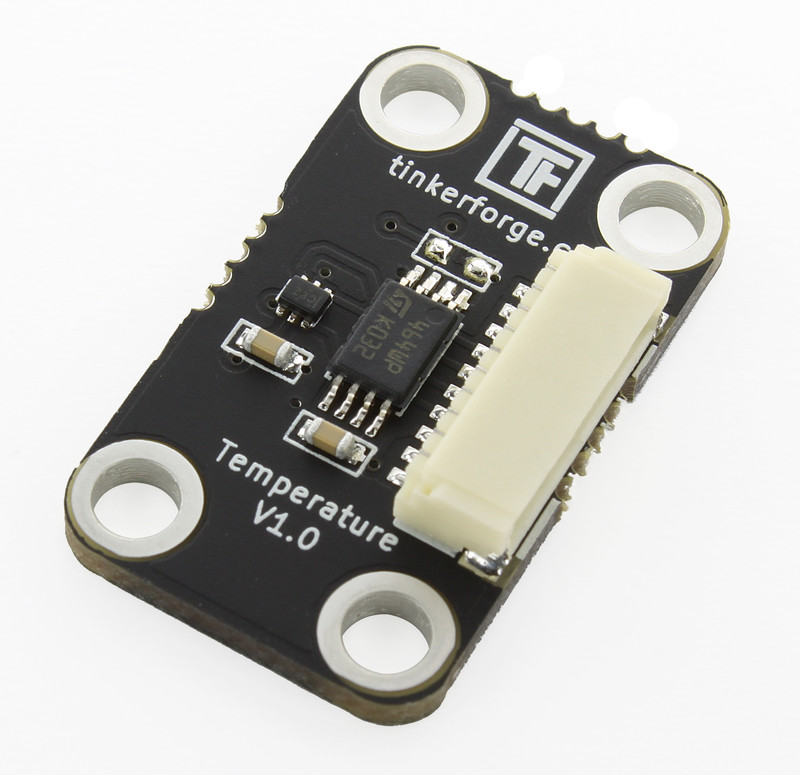

Temperature Bricklet¶

Features¶

• Misst Umgebungstemperatur mit 0,5°C Genauigkeit
• Temperaturbereich von -40°C bis 125°C
• Ausgabe in 0,1°C Schritten (12Bit Auflösung)

Beschreibung¶

Mit dem Temperature Bricklet können Bricks Temperaturen messen. Die gemessene Temperatur kann in °C ausgelesen werden. Zusätzlich können Events konfiguriert werden die ausgelöst werden wenn eine bestimmte Temperatur über- oder unterschritten wird.

Technische Spezifikation¶

Ressourcen¶

• TMP102 Datenblatt (Download)
• Schaltplan (Download)

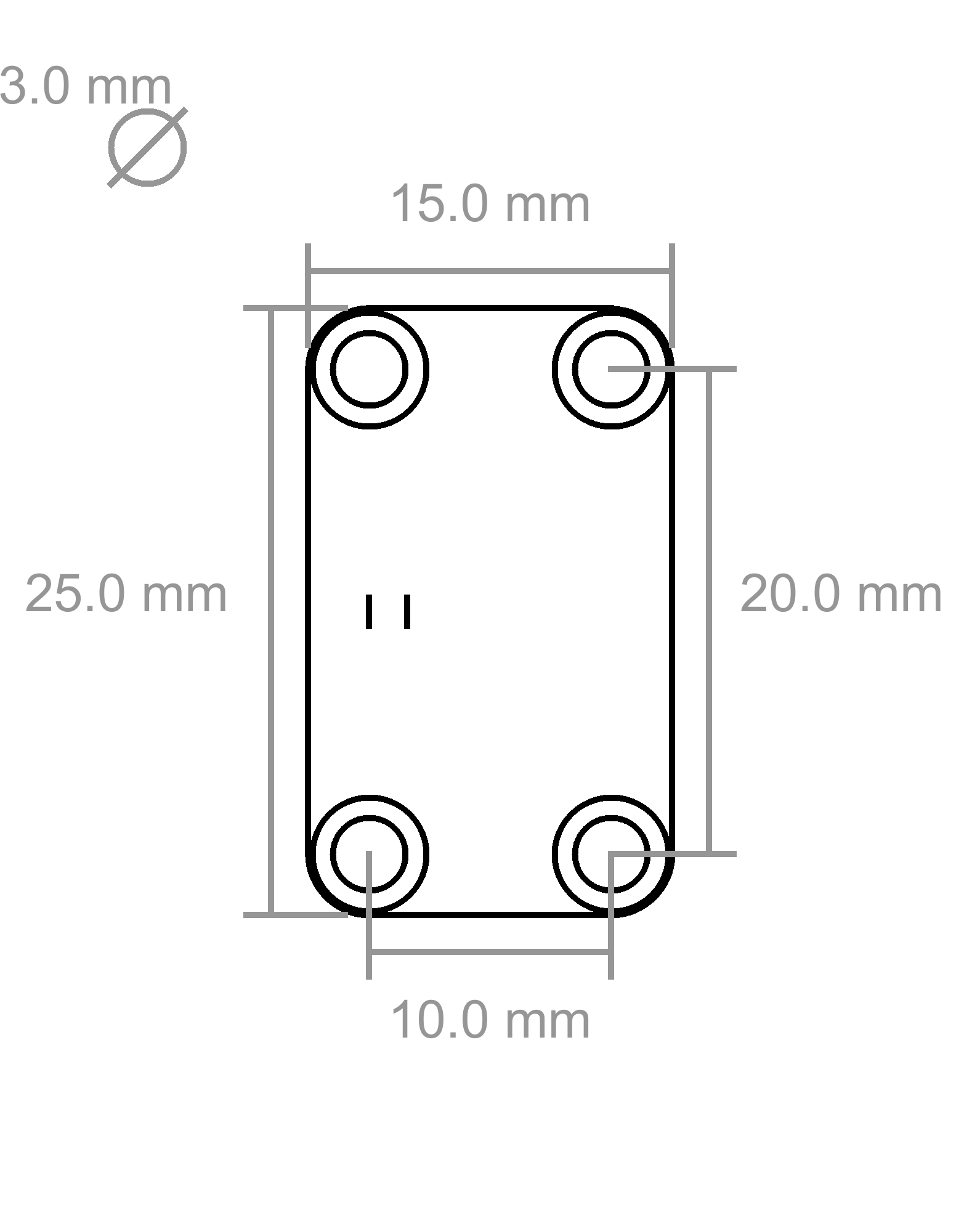

• Umriss und Bohrplan (Download)
• Quelltexte und Platinenlayout (Download)
• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Temperature Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

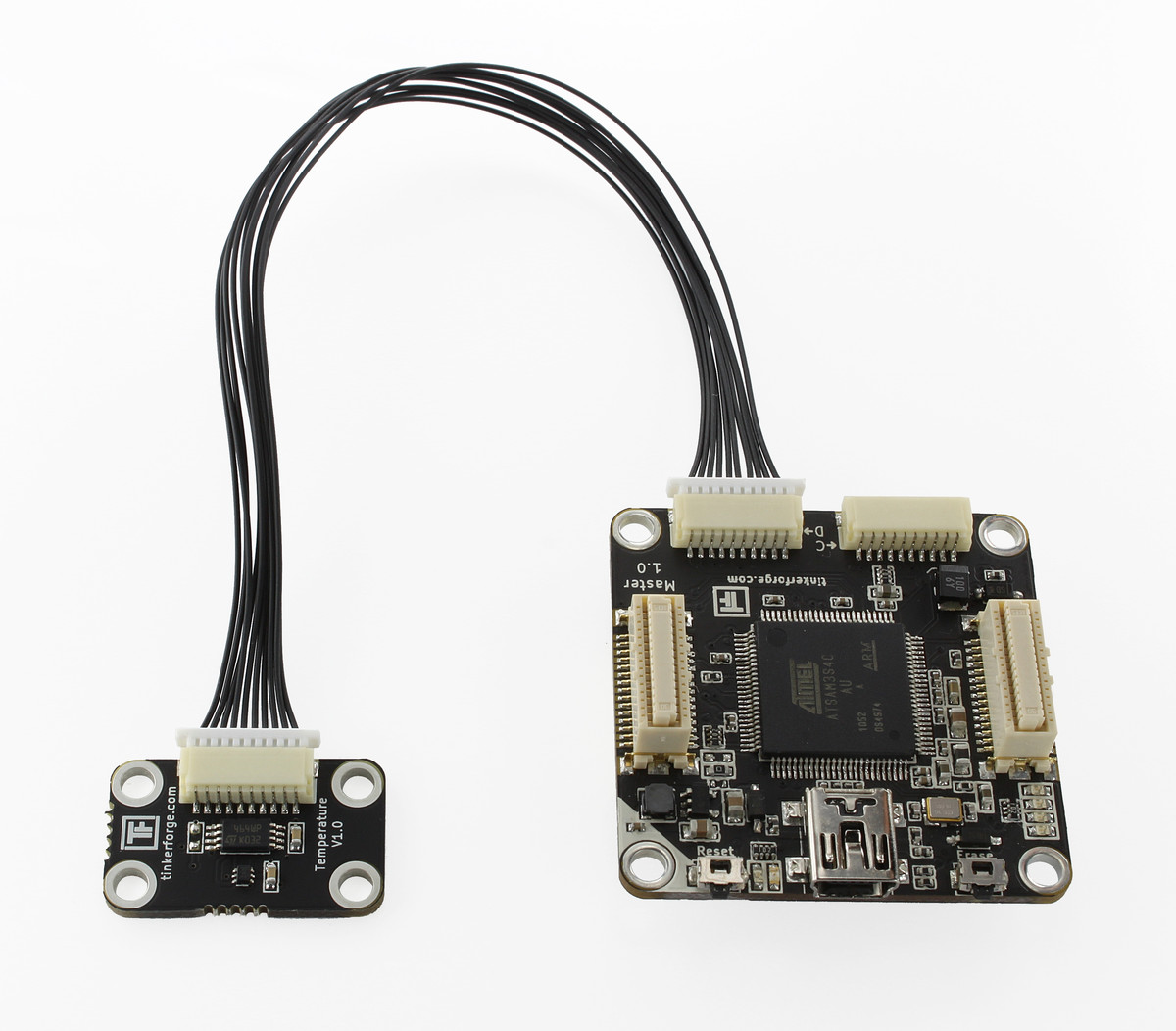

Als nächstes muss das Temperature Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden (siehe folgendes Bild).

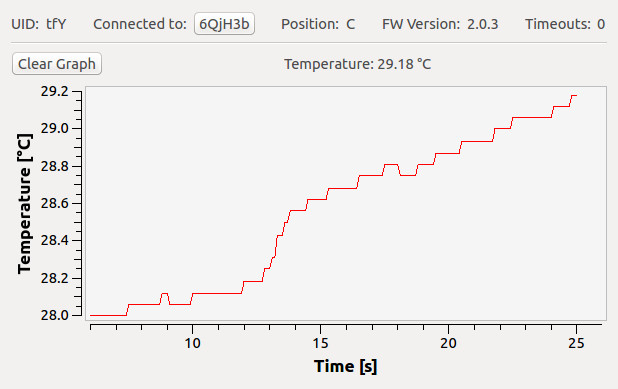

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Temperature Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

Als einfacher Test kann eine Wärmequelle wie z.B. ein Finger auf den Sensor gelegt werden, die angezeigte Temperatur sollte steigen (oder fallen wenn es im Raum sehr warm ist).

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Temperature Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Temperature Bricklet ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,
• schraube Unterteil an untere Abstandshalter,
• baue Seitenteile auf,
• stecke zusammengebaute Seitenteile in Unterteil und
• schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Temperature Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
