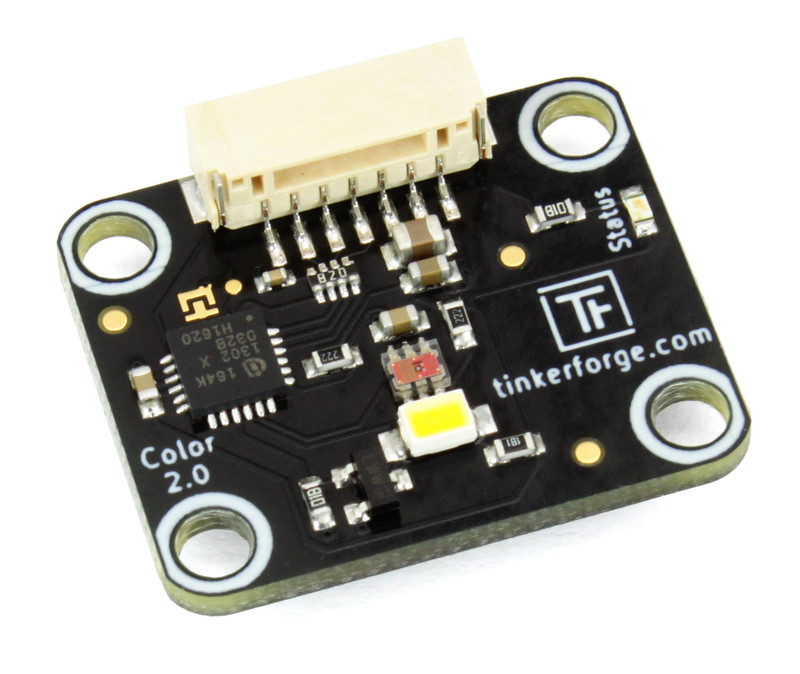

Color Bricklet 2.0¶

Features¶

• Misst Farbe (RGB), Farbtemperatur und Beleuchtungsstärke (jeweils 16Bit Auflösung)
• Ausgestattet mit einer schaltbaren LED zur gleichmäßigen Beleuchtung mit definierter Farbtemperatur

Beschreibung¶

Mit dem Color Bricklet 2.0 können Bricks die Farbe, Farbtemperatur und die Beleuchtungsstärke einer Lichtquelle messen. Mit dem Bricklet kann somit die Farbe eines Gegenstandes über dessen reflektiertes Licht gemessen werden. Um eine gleichmäßige Beleuchtung mit einer definierter Farbtemperatur zu erhalten, ist das Bricklet mit einer API-schaltbaren LED ausgestattet.

Das Bricklet kann für viele Anwendungen genutzt werden, z.B. für das Sortieren von Objekten nach deren Farbe.

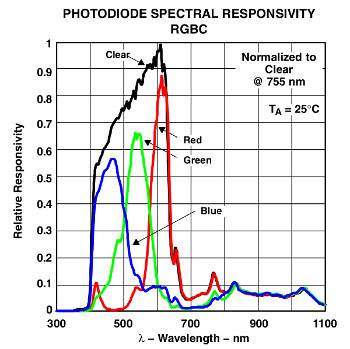

Der Sensor verfügt über interne Farbfilter zur Messung der Farben Rot, Grün und Blau (RGB). Die obige Grafik stellt die Empfindlichkeit des Sensors für den jeweiligen Farbbereich dar. Neben der Farbinformation (RGB) gibt der Sensor eine zusätzliche Information aus, genannt "Clear" (C). Dies ist der Sensormesswert ohne einen Farbfilter. R,G,B und C sind jeweils 16Bit Werte. Aus diesen Informationen berechnet das Bricklet die Helligkeit und die Farbtemperatur (ebenfalls jeweils 16Bit).

Technische Spezifikation¶

Ressourcen¶

• TCS3472 Datenblatt (Download)
• Schaltplan (Download)

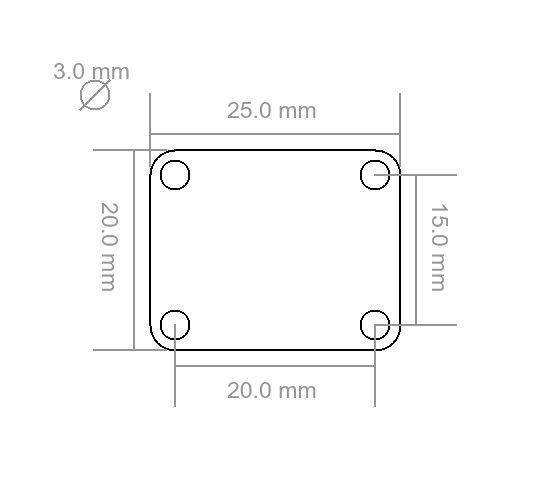

• Umriss und Bohrplan (Download)
• Quelltexte und Platinenlayout (Download)
• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Color Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Color Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

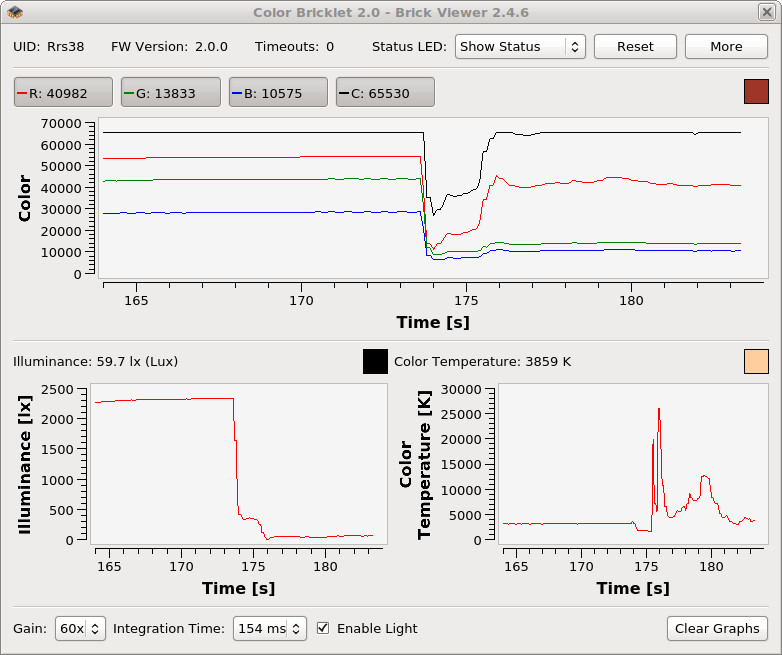

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Color Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können nun die gemessenen Werte, abhängig von der Helligkeit betrachtet werden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Color Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Nutzung und Konfiguration¶

Der Sensor des Bricklets kann konfiguriert werden. Sowohl die Verstärkung (Gain) als auch die Integrationszeit (Integration Time) kann eingestellt werden. Dunkle Umgebungen erfordern eine hohe Verstärkung und/oder eine lange Integrationszeit. Durch lange Integrationszeiten wird der Sensor träger, so dass für schnelle Messungen eine kurze Integrationszeit genutzt werden sollte.

Die einzustellenden Werte hängen von der jeweiligen Anwendung ab. Je nach Beleuchtung und Entfernung zum Objekt muss eine andere Parametrierung vorgenommen werden. Diese kann über den Brick Viewer erprobt werden.

Für Sortieraufgaben sollte das Bricklet mit einer festen Distanz zum messenden Objekt verbaut werden, eine definierte Lichtquelle besitzen (z.B. über eingebaute LED) und gegen Fremdlicht geschützt sein.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
