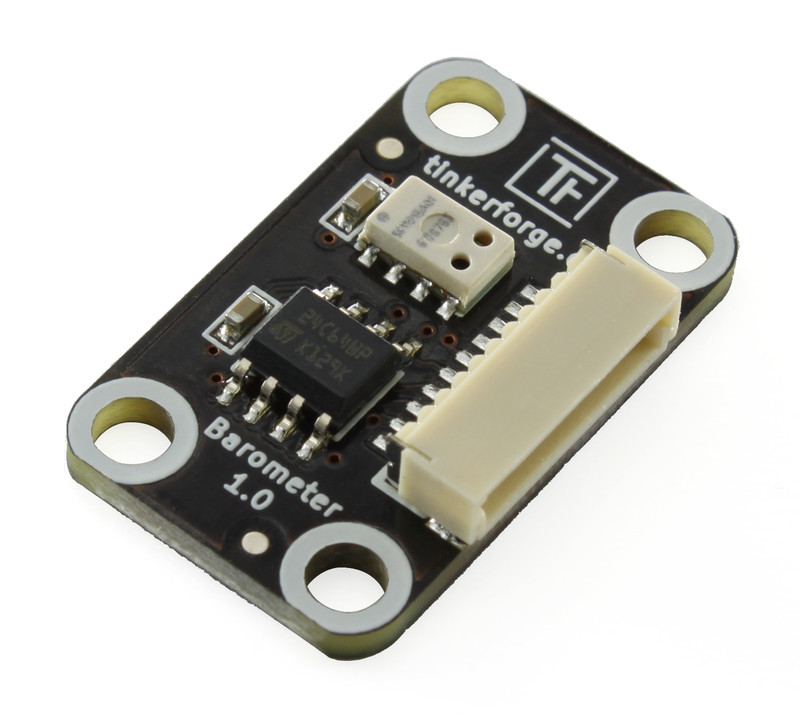

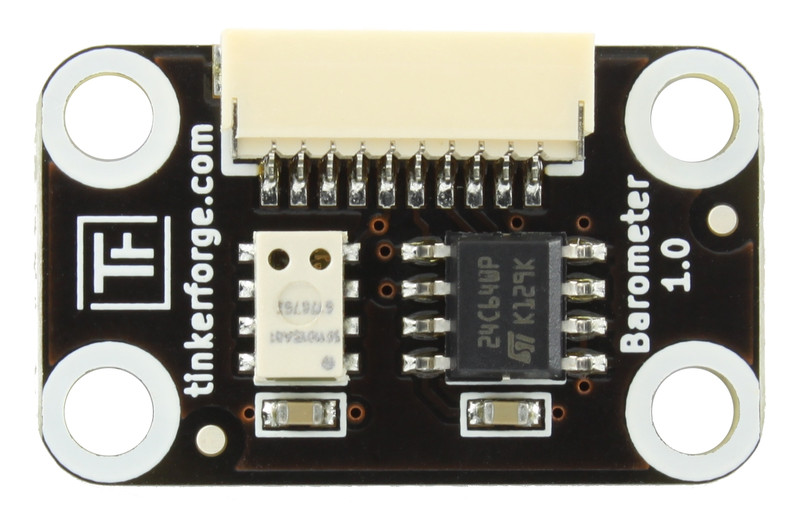

Barometer Bricklet¶

Features¶

• Misst Luftdruck und Höhenänderungen
• Auflösung 0,012hPa / 0,1m
• Bereich 10 bis 1200hPa

Beschreibung¶

Mit dem Barometer Bricklet können Bricks den Luftdruck im Bereich von 10 bis 1200hPa mit einer Auflösung von 0,012hPa messen. Die Messung ist intern temperaturkompensiert.

Das Bricklet ist mit einem MS5611-01BA01 Sensor ausgestattet der auch als Altimeter (Höhenmesser) genutzt werden kann. Da der Luftdruck sich schon über kurze Zeiträume signifikant ändern kann ist die erreichbare Genauigkeit begrenzt. Eine mögliche Lösung um die Genauigkeit und Stabilität der Höhenmessung zu steigern ist Sensorfusion mit den Sensordaten eines IMU Bricks durchzuführen (siehe Youtube Video).

Technische Spezifikation¶

Ressourcen¶

• MS5611 Datenblatt (Download)
• Schaltplan (Download)

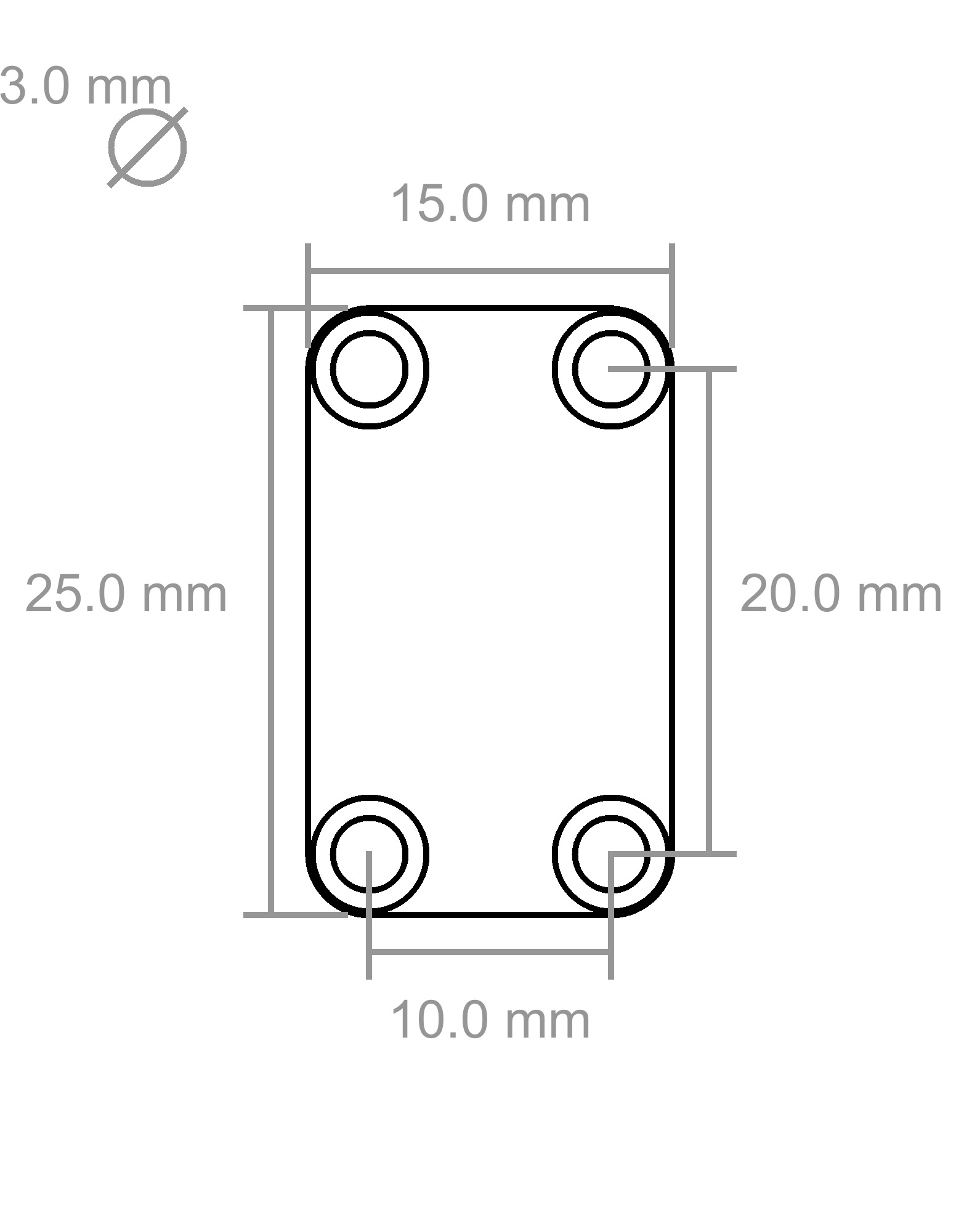

• Umriss und Bohrplan (Download)
• Quelltexte und Platinenlayout (Download)
• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Barometer Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Barometer Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

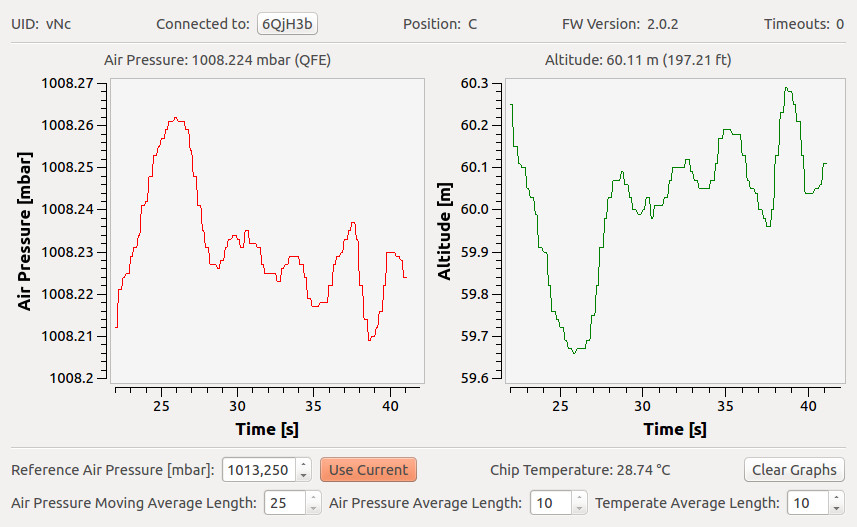

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Barometer Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird der Luftdruck in hPa angezeigt. Der Graph gibt den zeitlichen Verlauf des Luftdrucks wieder.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Barometer Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Luftdruck verstehen¶

Luftdruck ist ein kompliziertes Thema. Zwei häufig gestellte Fragen sind: Warum weicht die Luftdruckmessung des Barometer Bricklets vom Wetterbericht ab und warum weicht die Höhenangabe von der wirklichen Höhe des Messortes ab?

QFF = QFE / [1 - Tg * H / (273,15 + Tfe + Tg * H)] ^ (0,034163 / Tg)

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Barometer Bricklet ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,
• schraube Unterteil an untere Abstandshalter,
• baue Seitenteile auf,
• stecke zusammengebaute Seitenteile in Unterteil und
• schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Barometer Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
