Remote Switch Bricklet 2.0¶

Features¶

• Drahtlose Hausautomatisierung
• Steuert Funksteckdosen (Unterstützte Steckdosen)
• Kann Funksteckdosen mit Dimm-Funktion steuern
• Kann Funksteckdosen-Fernbedienungen auslesen

Beschreibung¶

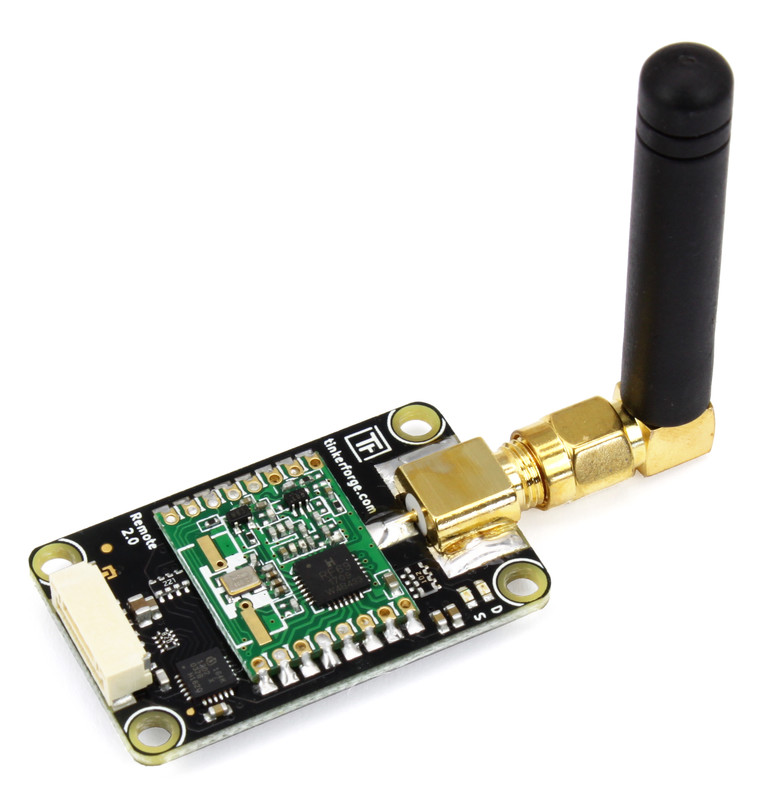

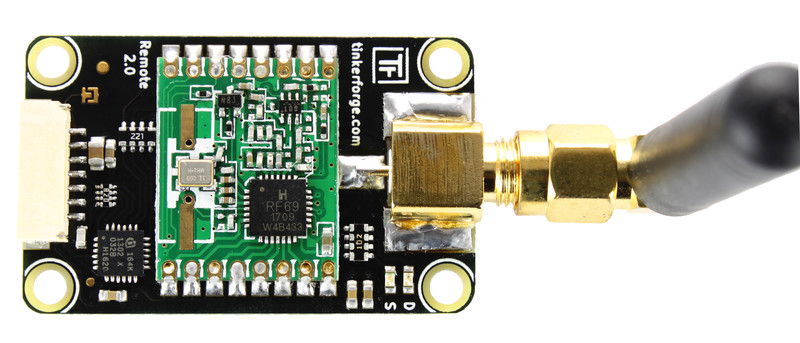

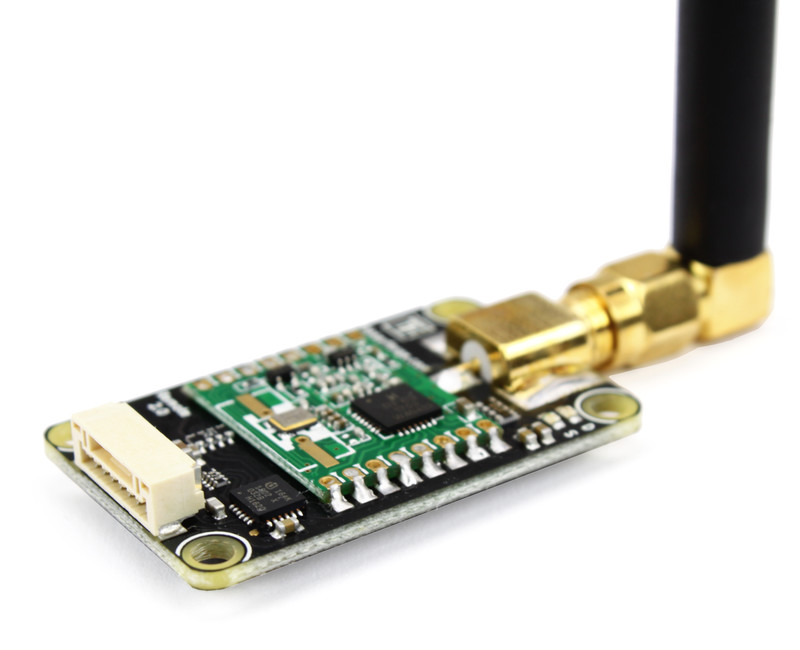

Das Remote Switch Bricklet 2.0 ist mit einem 433MHz Funkmodul ausgestattet (433MHz SMA Antenne liegt bei). Es kann genutzt werden um über einen Brick alle Funksteckdosen zu steuern die auf dem PT2262 oder HX2262 IC basieren.

Housecode und Receivercode der zu schaltenden Steckdose können über die API konfiguriert werden.

Das Bricklet kann auch als Empfänger der Fernbedienungen genutzt werden.

Technische Spezifikation¶

* ohne Antenne

Ressourcen¶

• RFM69HW Datenblatt (Download)
• Schaltplan (Download)

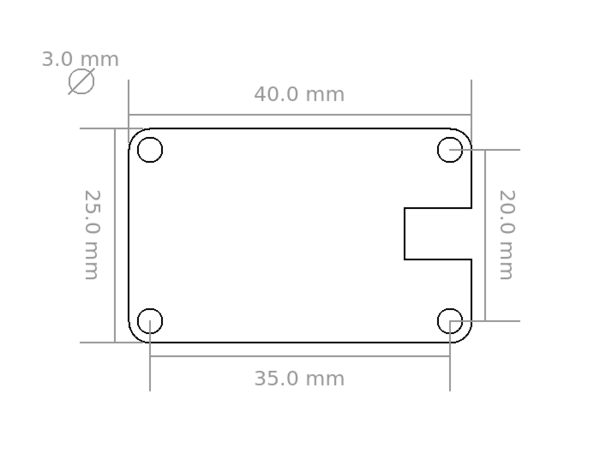

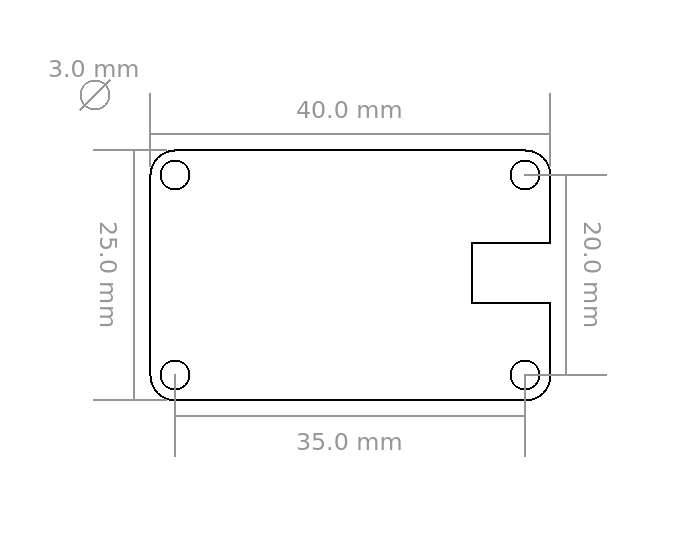

• Umriss und Bohrplan (Download)
• Quelltexte und Platinenlayout (Download)
• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Remote Switch Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Remote Switch Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

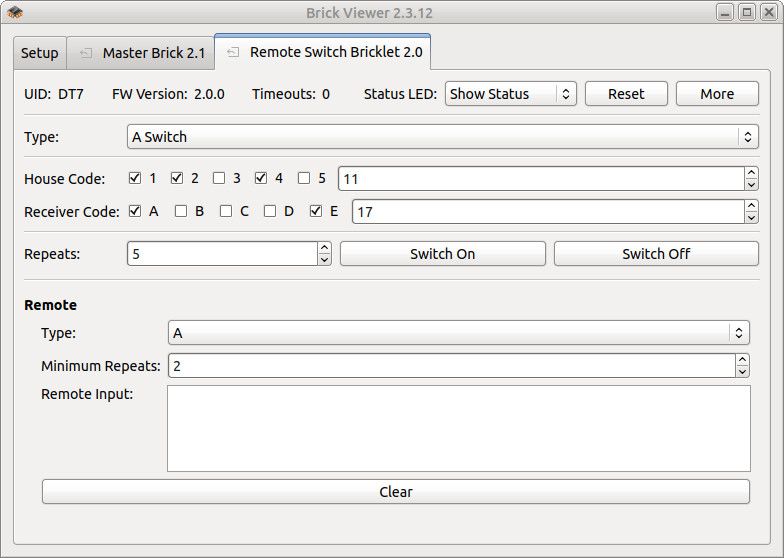

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Remote Switch Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Als nächstes müssen der House und Receiver Code konfiguriert werden. Wenn alles wie erwartet funktioniert können nun Funksteckdosen gesteuert werden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Remote Switch Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Liste unterstützter Geräte¶

Die folgenden Geräte werden vom Remote Switch Bricklet 2.0 unterstützt. Wenn du eine weitere kompatible Funksteckdosen findest, würden wir uns über eine E-Mail freuen. Dann können wir die Liste erweitern und aktuell halten.

Das Remote Switch Bricklet 2.0 unterstützt im Moment drei verschiedene Adressierungsarten: A, B und C.

230V Geräte schalten¶

230V Geräte schalten ist eine typische Anwendung. Geräte dafür gibt es in verschiedenen Varianten. Zum Beispiel als Zwischenstecker der in eine gewöhnliche Steckdose gesteckt wird (z.B. Intertechno ITR-1500 und ELRO HE874) oder dafür gemacht um unter Putz verbaut zu werden (z.B. Intertechno ITL-1000). Zusätzliche Funktionen wie eine Abschaltautomatik, die nach einer einstellbaren Zeit das Gerät wieder abschaltet sind ebenfalls erhältlich.

12/24V Geräte schalten¶

Niederspannungs und batteriebetriebene Geräte sind üblich im Bereich von Autos, LKWs und Booten. Dafür gibt es spezielle Funkschalter die mit 12/24V arbeiten (z.B. Intertechno CMR-1224).

(Energiespar-) Lampen und LEDs dimmen¶

Neben einfachen An- und Ausschaltern gibt es auch Funkdimmer für gewöhnliche Lampen (z.B. Intertechno ITLR-300), für Energiespar-Lampen (z.B. Intertechno ITL-150) und für LED Lampen (z.B. Intertechno ITL-250).

Garagentore und Jalousien steuern¶

Für Garagentore und Jalousien sind einfache An- und Ausschalter nicht ausreichend. Für diesen Anwendungsfall gibt es spezielle Funkschalter die drei Zustande haben: hoch, runter und aus (z.B. Intertechno CMR-500).

Gongs auslösen¶

Neben Schaltern in verschiedensten Variationen gibt es auch noch Gongs (z.B. Intertechno ITR-7000) die mit Ton und/oder Lichtsignalen auf sich aufmerksam machen und ebenfalls über Funk ausgelöst werden können.

Adressierungsarten¶

Um Funksteckdosen oder -dimmer zu steuern, muss deren Adresse bekannt sein. Das Remote Switch Bricklet 2.0 unterstützt verschiedene Adressierungsarten. Wie man die Adresse eines Gerätes herausfinden bzw. festlegt wird im Folgenden beschrieben. Die Liste unterstützter Geräte gibt an welche Adressierungsart jeweils verwendet wird.

Typ A: Housecode und Receivercode¶

Der Housecode und Receivercode wird typischerweise über kleine DIP-Schalter in der Steckdose oder dem Dimmer eingestellt. Es kann vorkommen, dass Geräte nicht mit House- oder Receivercode beschriftet sind. Im nachfolgenden Foto ist zum Beispiel die DIP-Schalter-Abdeckung mit "System Code" und "Unit Code" beschriftet. Hierbei ist mit "System Code" der Housecode und mit "Unit Code" der Receivercode gemeint.

Im Bild unten sind die DIP-Schalter 1 und 5 für den Housecode auf On gestellt, dies entspricht 10001 binär (niederwertigstes Bit zuerst) bzw. 17 dezimal. Für den Receivercode steht nur DIP-Schalter A auf On, dies entspricht 10000 binär (niederwertigstes Bit zuerst) bzw. 1 dezimal.

Typ B: Adresse und Unit¶

Geräte von Typ B haben keine Schalter um ihre Adresse und Unit einzustellen. Stattdessen kann diesen Funksteckdosen und -dimmern ihre Adresse und Unit angelernt werden. Abhängig vom jeweiligen Gerät befindet sich dieses automatisch für einige Sekunden nach dem Einstecken im Lernmodus (Intertechno Gerät, links im Bild) oder es hat einen Knopf um es in den Lernmodus zu versetzen (ELRO Gerät, rechts im Bild). Während das Gerät im Lernmodus ist muss ein Einschaltbefehl gesendet werden mit der Adresse und Unit die dem Gerät zugewiesen werden soll. Gegebenenfalls muss der Einschaltbefehl mehrfach gesendet werden bis das Gerät den Lernmodus verlässt.

Typ C: Systemcode und Devicecode¶

Der System- und Devicecode werden üblicherweise mittels Kodierrädern auf der Rückseite des Funkschalters oder -dimmers. Es kann vorkommen, dass der Systemcode anders benannt ist. Zum Beispiel "Housecode", "Systembuchstabe" oder "Familiencode".

Im folgenden Bild steht das linke Kodierrad (A-P) auf M für den Systemcode und das rechte Kodierrad (1-16) auf 1 für den Devicecode.

Nutzung als Empfänger¶

Funksteckdosen werden üblicherweise mit dazugehörigen Fernbedienungen geliefert. Diese Fernbedienungen kann das Remote Switch Bricklet 2.0 auslesen.

Dazu muss das Bricklet für einen Empfang des jeweiligen Typs konfiguriert werden. Anschließend können die empfangenen Signale ausgelesen werden.

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Remote Switch Bricklet 2.0 ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,
• baue Seitenteile auf mit Bricklet uns Sensor in der Mitte (das Antennenteil ist leicht asymmetrisch, der breitere Rand gehört von außen gesehen nach unten),
• schraube Unterteil an untere Abstandshalter,
• schraube Oberteil auf obere Abstandshalter.

Im folgenden befindet sich eine Explosionszeichnung des Remote Switch Bricklet 2.0-Gehäuse:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
