Temperature IR Bricklet 2.0¶

Features¶

• Kontaktlose Objekttemperaturmessung von -70°C bis 380°C
• Konfigurierbare Emissivität
• Misst Umgebungstemperatur von -40°C bis 85°C
• Ausgabe in 0,1°C Schritten (16Bit Auflösung)

Beschreibung¶

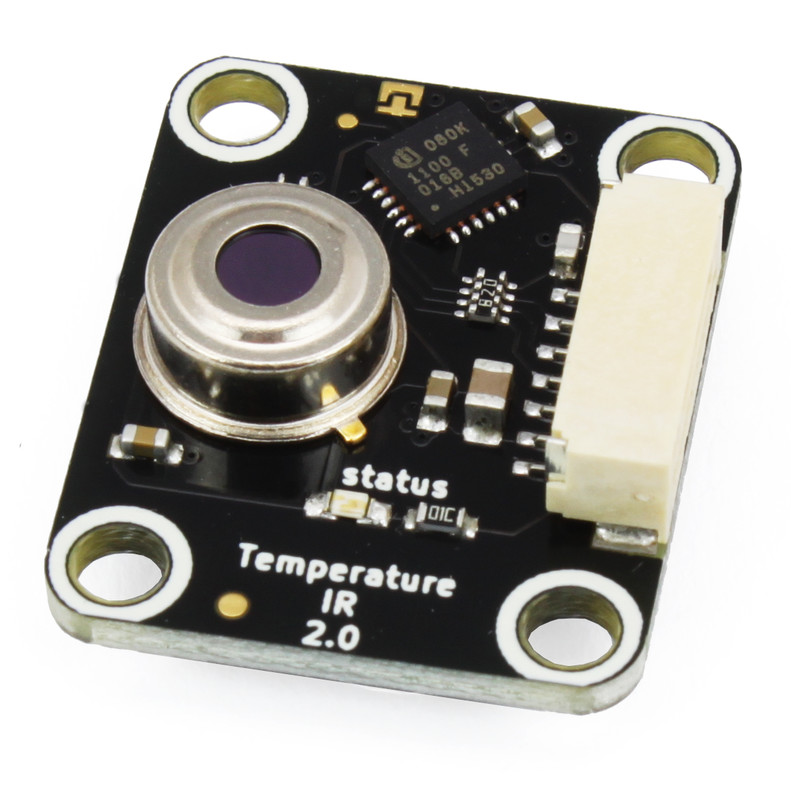

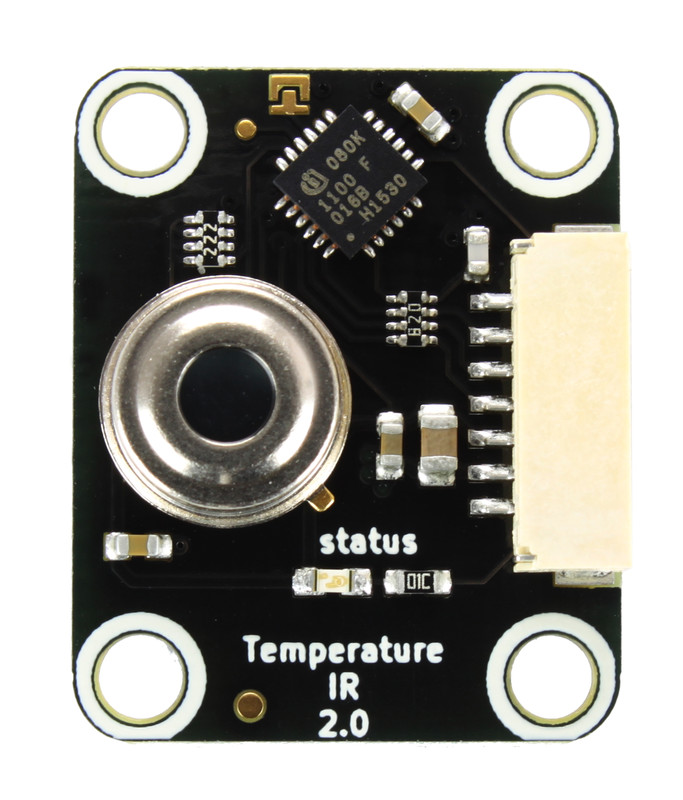

Das Temperature IR Bricklet ist mit einem Infrarot Thermometer ausgestattet. Es kann die Funktionen von Bricks, mit der Möglichkeit kontaktlos Temperatur zu messen, erweitern.

Es ist möglich Objekt- und Umgebungstemperatur in °C zu messen. Dabei kann die Emissivität des zu messenden Objekts eingestellt werden (die meisten Infrarot Thermometer können dies nicht). Zusätzlich ist es möglich Events zu konfigurieren die ausgelöst werden wenn eine bestimmte Temperatur über- oder unterschritten wird.

Technische Spezifikation¶

Ressourcen¶

• MLX90614 Datenblatt (Download)
• Schaltplan (Download)

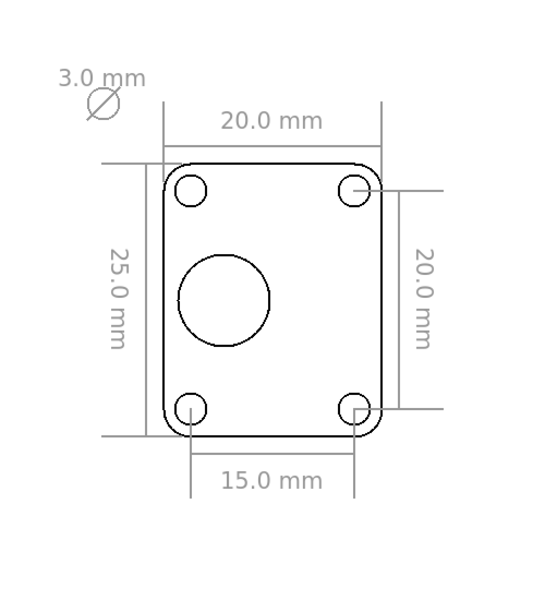

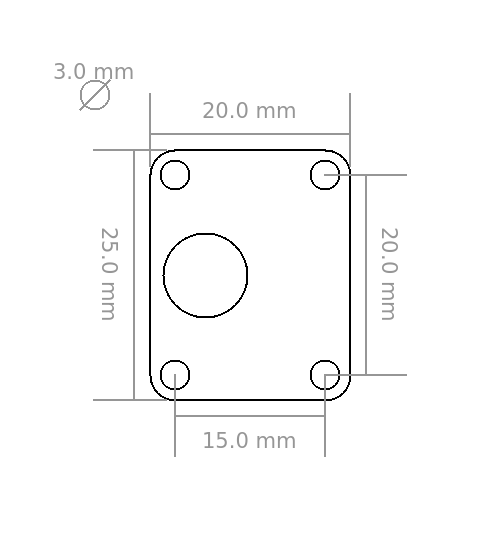

• Umriss und Bohrplan (Download)
• Quelltexte und Platinenlayout (Download)
• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Temperature IR Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Temperature IR Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

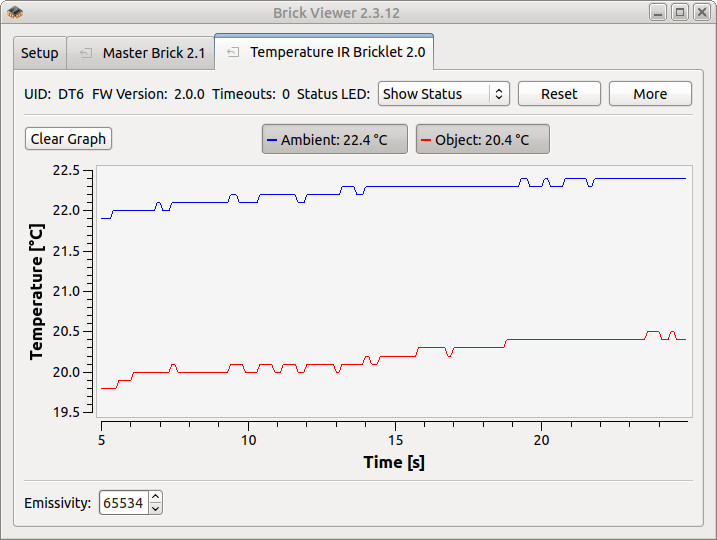

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Temperature IR Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

Wenn der Sensor in verschiedene Richtungen gerichtet wird dann sollte sich die Objekttemperatur abhängig vom angepeilten Objekt ändern. Die Umgebungstemperatur sollte stabil bleiben, außer der Sensor wird z.B. durch Berührung erwärmt.

Für akkurate Messungen der Objekttemperatur ist es möglich die Emissivität des zu messenden Materials einzustellen: 0xFFFF = 65535 entspricht einer Emissivität von 1,0.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Temperature IR Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Temperature IR Bricklet 2.0 ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Bricklet an Oberteil mit Abstandshalter von unten und den langen Schrauben von oben,
• baue Seitenteile auf,
• stecke zusammengebaute Seitenteile in Oberteil und
• schraube Unterteil auf unteren Abstandshalter.

Im folgenden befindet sich eine Explosionszeichnung des Temperature IR Bricklet 2.0-Gehäuse:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
