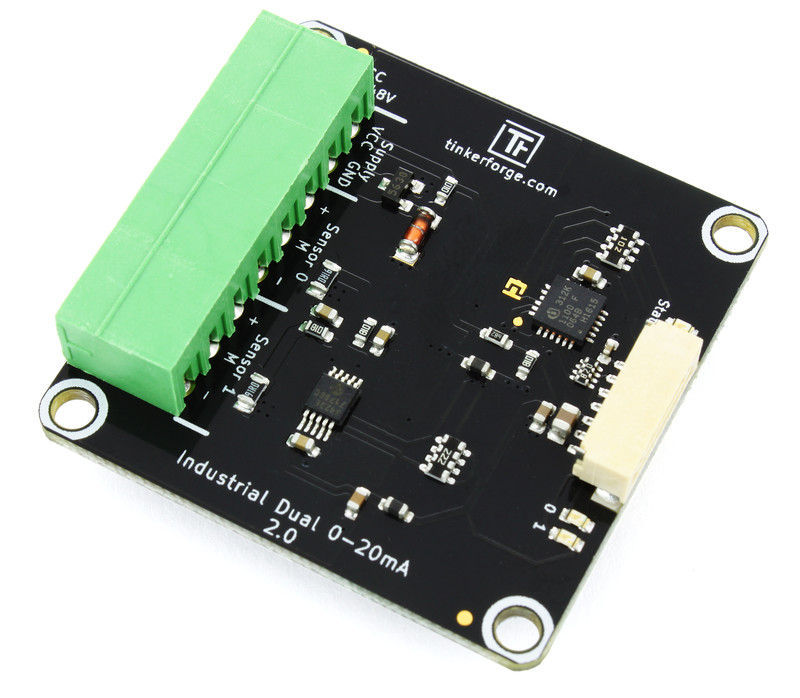

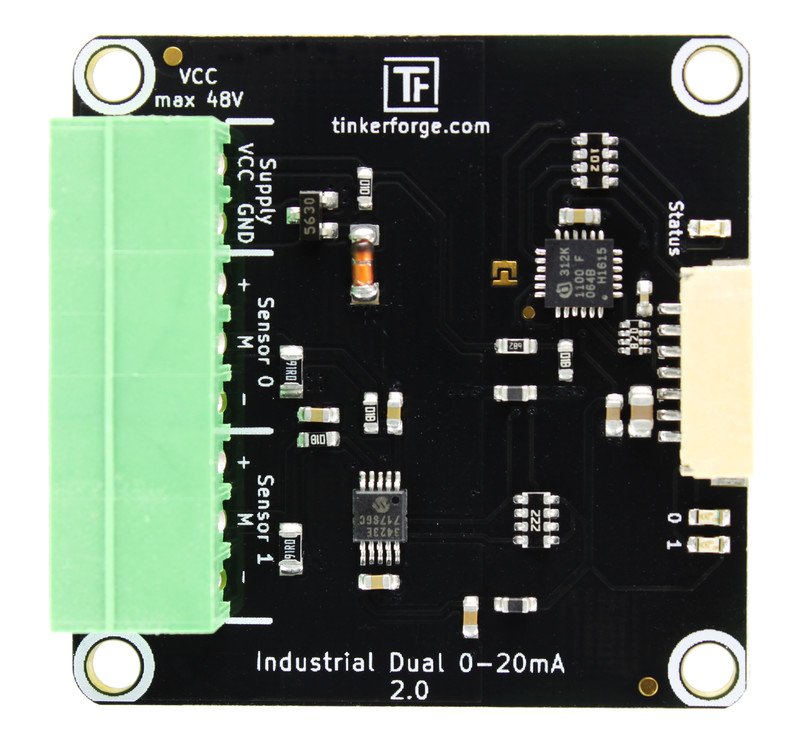

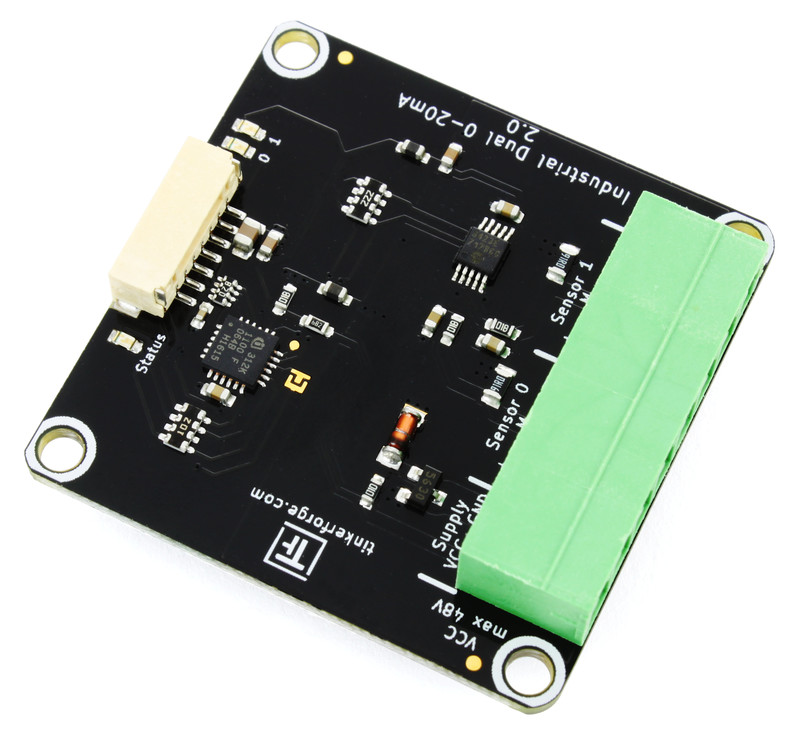

Mit dem Industrial Dual 0-20mA Bricklet 2.0 können Bricks Ströme von 0 bis 22,5mA gemessen werden.
Das Bricklet kann genutzt werden um bis zu zwei IEC 60381-1 Typ 2 und Typ 3 Sensoren auszulesen.
Der gemessene Strom kann in nA ausgelesen werden. Zusätzlich können Events konfiguriert werden die ausgelöst werden wenn ein bestimmter Stromwert über- oder unterschritten wird.
Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.
Eigenschaft | Wert |
---|---|
Sensor | MCP3423 |
Stromverbrauch | 50mW (10mA bei 5V) |
Maximale Versorgungsspannung | 48V |
Messbereich | 0mA - 22,5mA |
Unterstützte Sensoren | IEC 60381-1 Typ 2 und Typ 3 |
Genauigkeit | 0,15% mit 40ppm/°C |
Auflösung | bis zu 0,172µA (18Bit) |
Abtastrate | bis zu 240 Samples pro Sekunde |

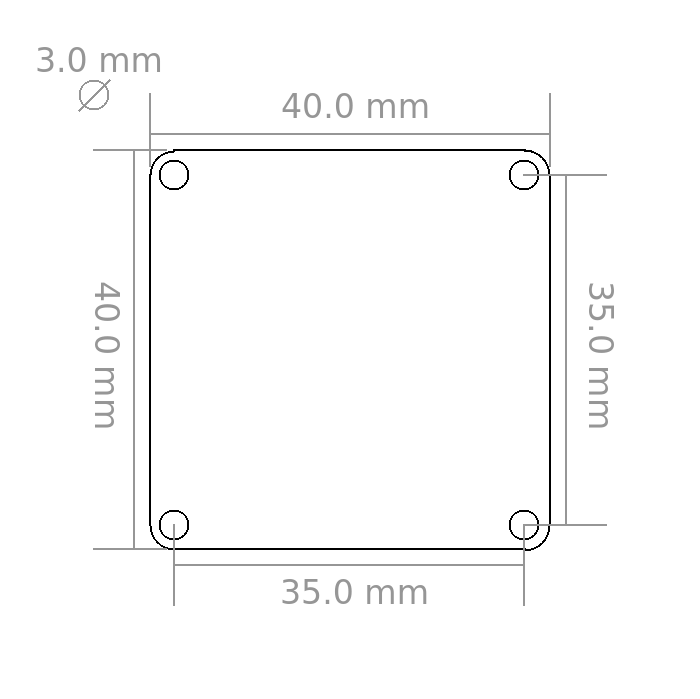

Abmessungen (B x T x H) | 40 x 40 x 11mm (1,57 x 1,57 x 0,43") |
Gewicht | 8g |

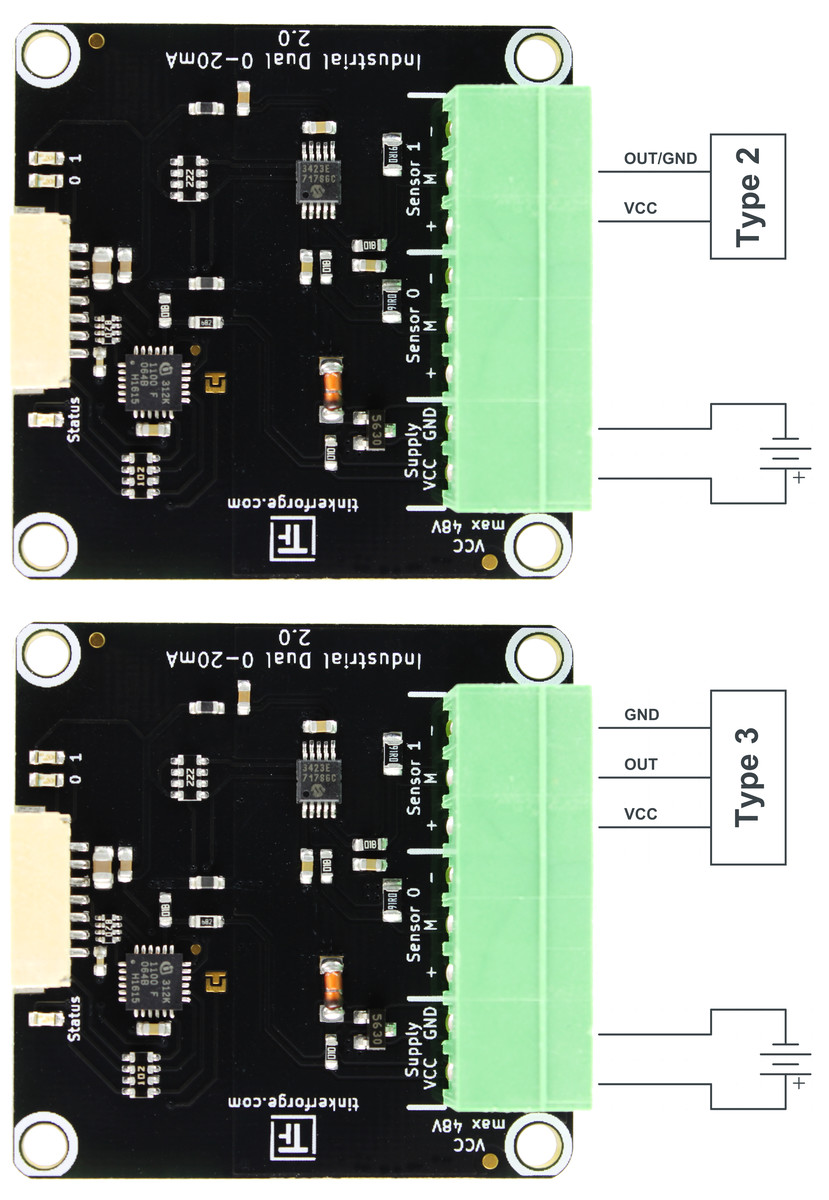

Die folgenden Verbindungsdiagramme zeigen wie Sensoren vom Typ 2/3 angeschlossen werden können:
Beide Sensorports ("Sensor 0" und "Sensor 1") können unabhängig voneinander genutzt werden. Über den "Supply" Eingang können die Sensoren versorgt werden (bis zu 48V).
Um ein Industrial Dual 0-20mA Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

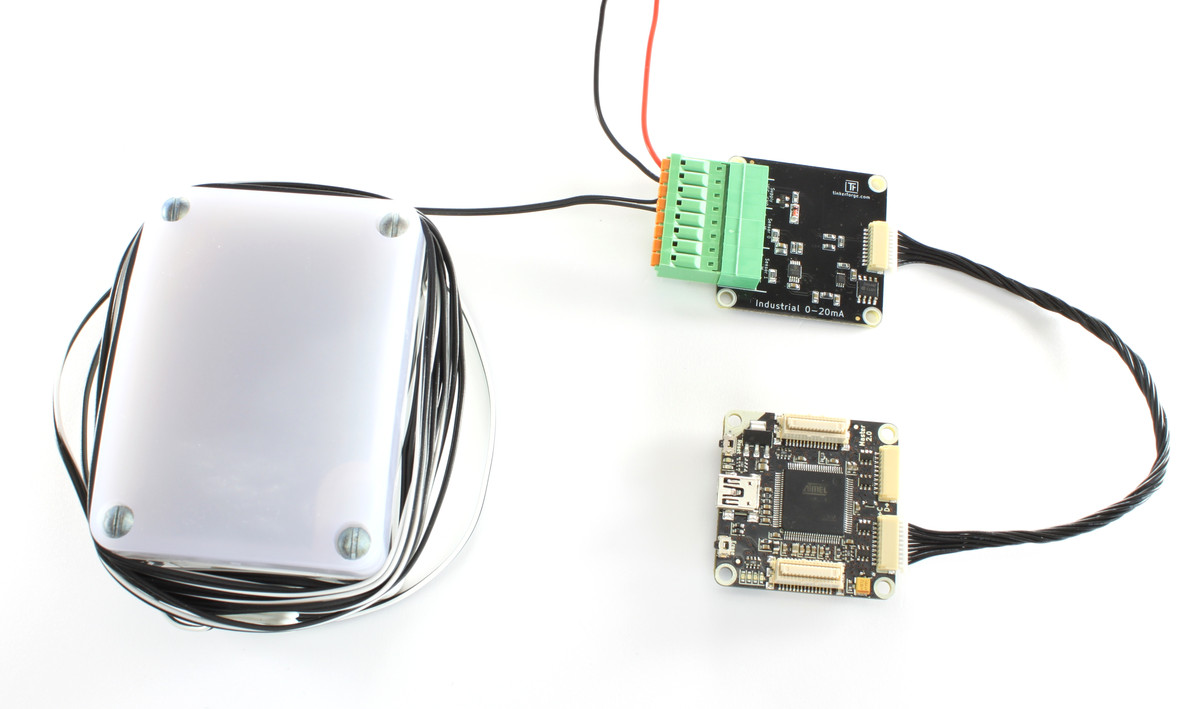

Als nächstes muss das Industrial Dual 0-20mA Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden sowie eine Stromquelle (siehe folgendes Bild). In diesem Beispiel nutzen wir einen 4-20mA Umgebungslichtsensor.

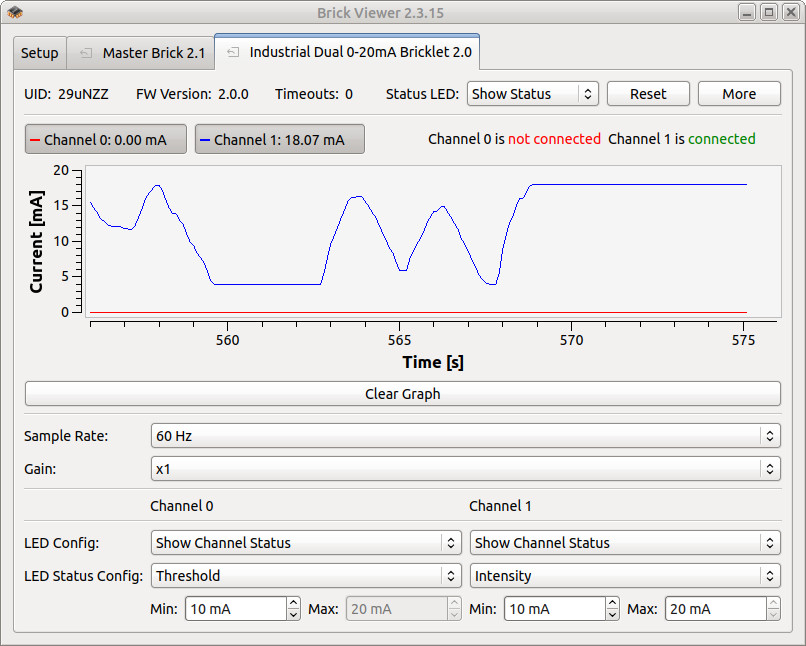

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Dual 0-20mA Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.
Bei Interaktion mit dem Sensor sollte sich der Stromwert entsprechend im Brick Viewer ändern.
Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Dual 0-20mA Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.
Ein laser-geschnittenes Gehäuse für das Industrial Dual 0-20mA Bricklet 2.0 ist verfügbar.
Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:
Im Folgenden befindet sich eine Explosionszeichnung des Industrial Dual 0-20mA Bricklet 2.0 Gehäuses:
Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.
Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
Sprache | API | Beispiele | Installation |
---|---|---|---|
C/C++ | API | Beispiele | Installation |
C/C++ für Mikrocontroller | API | Beispiele | Installation |
C# | API | Beispiele | Installation |
Delphi/Lazarus | API | Beispiele | Installation |
Go | API | Beispiele | Installation |
Java | API | Beispiele | Installation |
JavaScript | API | Beispiele | Installation |
LabVIEW | API | Beispiele | Installation |
Mathematica | API | Beispiele | Installation |
MATLAB/Octave | API | Beispiele | Installation |
MQTT | API | Beispiele | Installation |
openHAB | API | Beispiele | Installation |
Perl | API | Beispiele | Installation |
PHP | API | Beispiele | Installation |
Python | API | Beispiele | Installation |
Ruby | API | Beispiele | Installation |
Rust | API | Beispiele | Installation |
Shell | API | Beispiele | Installation |
Visual Basic .NET | API | Beispiele | Installation |
TCP/IP | API | ||
Modbus | API |
